ВВГнг(А)-FRLS 5х2,5 кабель силовой огнестойкий

Кабель ВВГнг(А)-FRLS 5х2,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 кВ или 1 кВ частотой 50 Гц. Изделие оснащено медными жилами с термическим барьером из слюдосодержащих лент, что обеспечивает сохранение работоспособности электрических цепей в условиях открытого пламени не менее 90 минут. Кабель отличается пониженным дымо- и газовыделением при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и эксплуатационные параметры кабеля.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-FRLS 5х2,5 содержит исчерпывающие данные о конструкции и пожарной безопасности изделия:

• В — изоляция проводников выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова (голый);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкий (Fire Resistance), наличие огнестойкого барьера поверх токопроводящих жил в виде слюдосодержащих лент;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 5 — количество токопроводящих жил;
• 2,5 — номинальное сечение токопроводящих жил в квадратных миллиметрах.

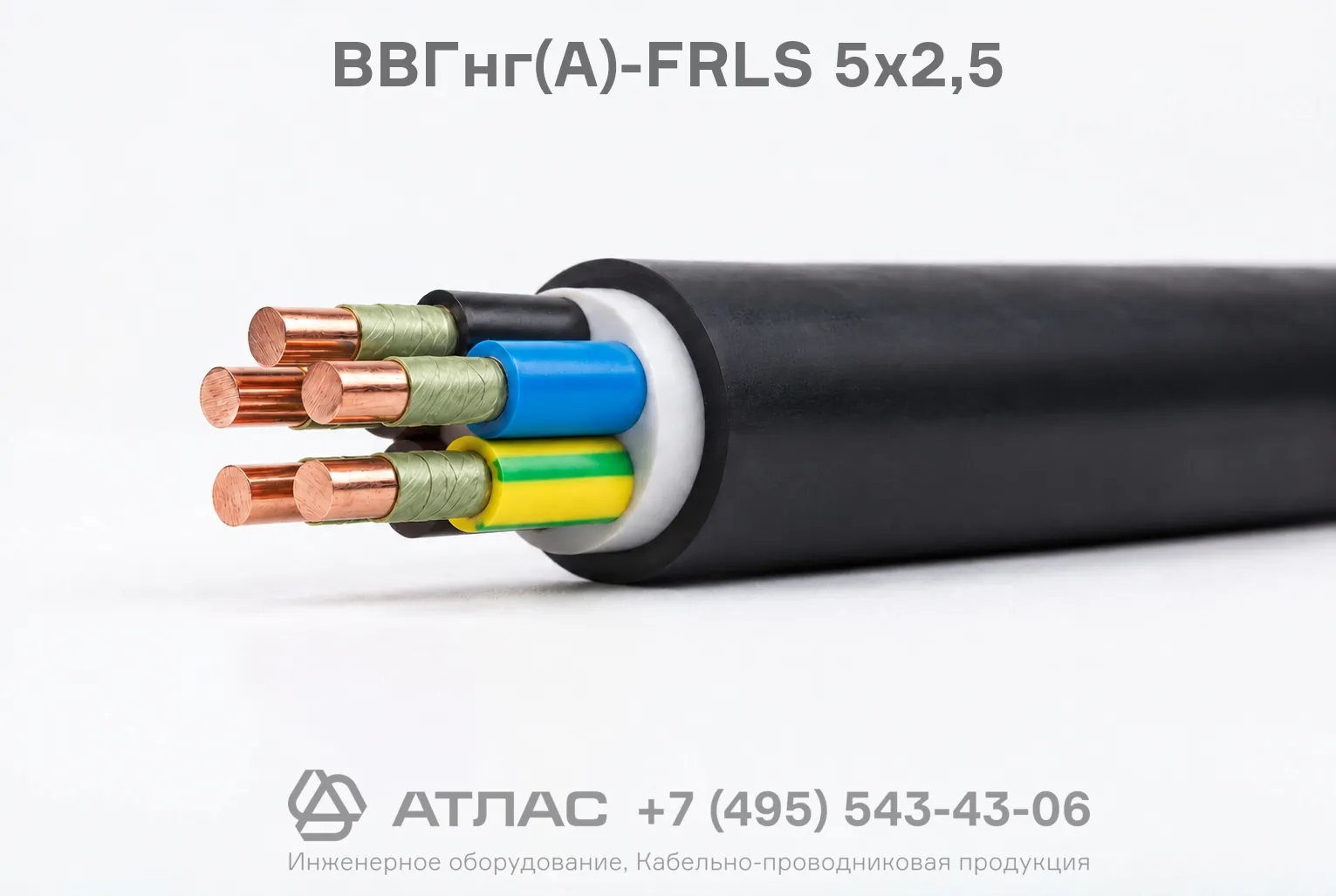

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные первого класса гибкости по ГОСТ 22483.
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой.
4. Внутренняя оболочка и межфазное заполнение — невулканизированная полимерная композиция или ПВХ пластикат с низким газодымовыделением.
5. Наружная оболочка — огнестойкий ПВХ пластикат пониженной горючести с низким дымовыделением.

Основные технические характеристики

Область применения

• Системы противопожарной защиты, включая пожарную сигнализацию, оповещение и управление эвакуацией людей при пожаре.
• Цепи аварийного электроснабжения и освещения операционных блоков больниц и реанимационных отделений.
• Системы противодымной вентиляции, пожаротушения, лифты для транспортировки пожарных подразделений.
• Кабельные линии питания щитов управления и оборудования на объектах с массовым пребыванием людей: торгово-развлекательные центры, высотные здания, вокзалы и аэропорты.
• Прокладка в кабельных сооружениях, коллекторах, производственных и общественных помещениях при отсутствии механических воздействий.
