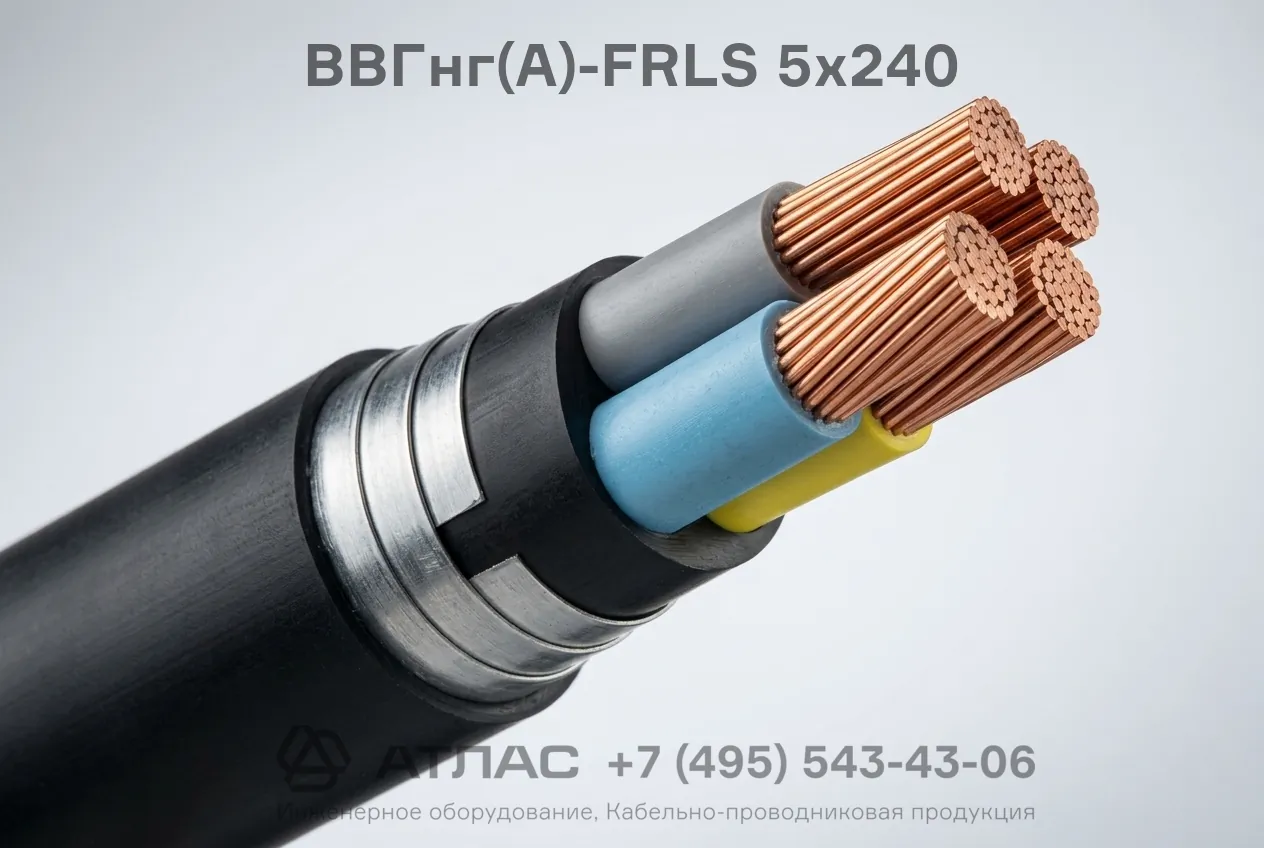

ВВГнг(А)-FRLS 5х240 пятижильный силовой огнестойкий кабель с медными жилами сечением 240 мм2

Кабель ВВГнг(А)-FRLS 5х240 силовой — это огнестойкое кабельное изделие с медными токопроводящими жилами крупного сечения, предназначенное для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ. Ключевыми эксплуатационными свойствами кабеля являются огнестойкость с сохранением работоспособности цепей в условиях открытого пламени не менее 180 минут, пониженное дымо- и газовыделение при горении и тлении, а также нераспространение горения при групповой прокладке по категории А.

Ниже представлена подробная расшифровка маркировки, послойная конструкция и нормативные технические параметры изделия.

Подробная расшифровка маркировки

Маркировочный индекс содержит информацию о конструкции, материалах и категории пожарной безопасности кабеля:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• Г — отсутствие специального защитного покрова (кабель без брони);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкое исполнение (Fire Resistance), наличие термического барьера из слюдосодержащих лент вокруг каждой жилы;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 5 — пять токопроводящих жил;
• 240 — номинальное сечение токопроводящей жилы, мм².

Конструкция кабеля

1. Токопроводящие жилы — круглые или секторные многопроволочные медные проводники сечением 240 мм².
2. Огнестойкий барьер — обмотка каждой жилы двумя слюдосодержащими лентами, защищающими металл от замыкания при прямом воздействии пламени.
3. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой расцветкой жил.
4. Внутренняя оболочка и заполнение — слой поливинилхлоридного пластиката пониженной пожароопасности, заполняющий межжильное пространство.
5. Наружная оболочка — герметичный защитный шланг из поливинилхлоридного пластиката пониженной пожароопасности с низким дымовыделением.

Основные технические характеристики

Область применения

• Цепи питания систем противопожарной защиты: автоматического пожаротушения, дымоудаления, пожарных насосов и систем эвакуации.
• Системы аварийного освещения, оповещения и вентиляции на промышленных объектах, в высотных зданиях и торговых центрах.
• Групповая прокладка кабельных линий в помещениях с высокими требованиями к пожарной безопасности при отсутствии риска механических повреждений.
• Электроснабжение оборудования непрерывного цикла, требующего бесперебойного функционирования во время пожара.
