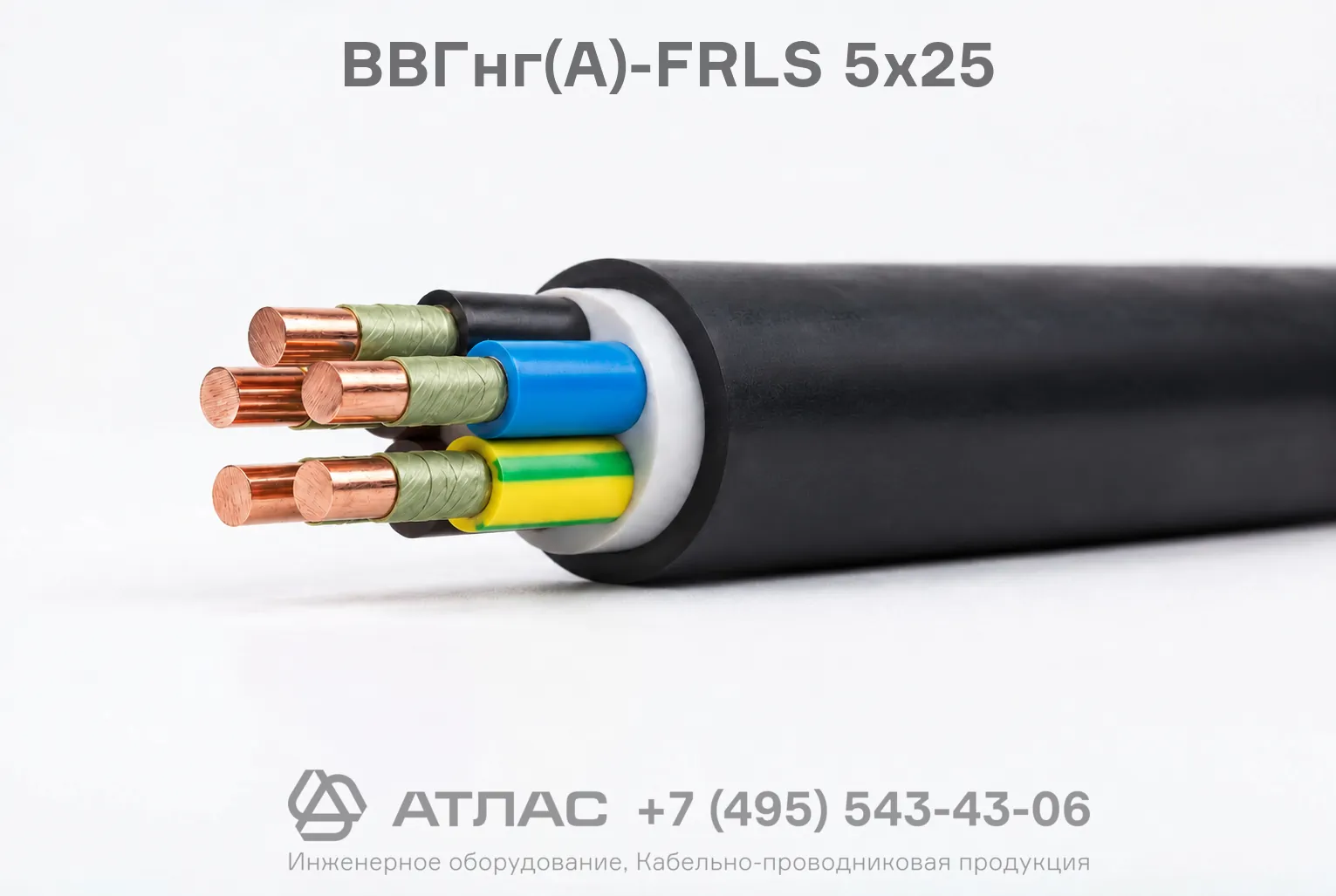

ВВГнг(А)-FRLS 5х25 силовой огнестойкий кабель с медными жилами 0.66 кВ, пониженное дымогазовыделение
2 206.97 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
2206
Температура монтажа °C
:
от -15 до +50
Описание
Кабель ВВГнг(А)-FRLS 5х25 силовой огнестойкий предназначен для передачи и распределения электроэнергии в системах противопожарной защиты и жизнеобеспечения. Оснащен медными жилами, огнестойким барьером и оболочкой пониженной пожарной опасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Распродажа
Тип изделия
Единица измерения
м
Вес (не более), кг/км
2206
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
30,7
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
не менее 180 мин
Категория пожарной опасности
А
Кабель ВВГнг(А)-FRLS 5х25 силовой огнестойкий представляет собой пятижильный медный кабель повышенной надежности, предназначенный для питания электроприемников, сохраняющих работоспособность в условиях открытого огня. Изделие сочетает термическую стойкость за счет защитных слюдосодержащих лент, пониженное дымо- и газовыделение, а также устойчивость к нераспространению горения при групповой прокладке по категории А.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных слоях, нормативных характеристиках и рекомендованных областях эксплуатации данного изделия.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-FRLS 5х25 содержит исчерпывающие данные о материалах конструкции и параметрах пожарной безопасности:
- В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката с пониженным дымо- и газовыделением;
- Г — отсутствие защитного бронированного покрова (кабель «голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- FR — огнестойкое исполнение (Fire Resistance), обеспечивающее функционирование кабельной линии при прямом воздействии пламени за счет термического барьера;
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
- 5 — количество токопроводящих жил;
- 25 — номинальное сечение каждой медной жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — пять круглых медных жил сечением 25 мм² (однопроволочные или многопроволочные 1 или 2 класса по ГОСТ 22483).
- Огнестойкий термический барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием не менее 40%.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с цветовой идентификацией жил.
- Внутренняя оболочка и заполнение — экструдированный слой из невулканизированной мелонаполненной полимерной композиции, заполняющий промежутки между скрученными жилами и придающий кабелю круглую форму.
- Внешняя оболочка — прочный покров из ПВХ пластиката пониженной пожарной опасности с пониженным дымогазовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, частота 50 Гц | 0,66 кВ / 1,0 кВ |
| Число и номинальное сечение жил | 5 × 25 мм² |
| Диапазон температур при эксплуатации | от -50 °С до +50 °С |
| Минимальная температура прокладки без подогрева | -15 °С |
| Допустимая влажность воздуха при температуре до +35 °С | до 98% |
| Длительно допустимая температура нагрева жил | +70 °С |
| Предельно допустимая температура при токах перегрузки | +90 °С |
| Предельная температура жил при коротком замыкании (до 4 с) | +250 °С |
| Температура невозгорания кабеля при коротком замыкании | +400 °С |
| Время сохранения работоспособности в условиях пожара | не менее 180 минут |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Наружный диаметр (справочный) | 30,7 мм |
| Расчетная масса (вес) | не более 2206 кг/км |
| Срок службы кабельного изделия | не менее 30 лет |
Область применения
- Цепи питания систем противопожарной защиты: автоматического пожаротушения, установок пожарной сигнализации, дымоудаления и подпора воздуха.
- Системы оповещения и управления эвакуацией людей при пожаре (СОУЭ), указатели эвакуационных выходов и аварийное освещение.
- Электроприемники операционных блоков, медицинских учреждений, центров обработки данных и диспетчерских пунктов.
- Питание лифтов для транспортировки пожарных подразделений и аварийных насосных станций.
- Групповая стационарная прокладка в кабельных сооружениях, лотках, коробах и производственных помещениях с высокими требованиями к пожарной безопасности.
