ВВГнг(А)-FRLS 5х50 кабель силовой огнестойкий медный 0.66 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-FRLS 5х50 силовой — это огнестойкое кабельное изделие с пятью медными жилами номинальным сечением 50 мм², предназначенное для стационарной прокладки в сетях электроснабжения ответственных потребителей. Кабель сохраняет работоспособность в условиях открытого пламени не менее 90 минут, не распространяет горение при групповой прокладке по категории А и характеризуется низким уровнем дымо- и газовыделения при тлении и горении.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и технические параметры изделия.

Подробная расшифровка маркировки

Обозначение кабеля несет исчерпывающую информацию о его конструктивных слоях и пожарно-технических свойствах:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечиваемое термическим барьером из слюдосодержащих лент;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 5 — пять токопроводящих жил;
• 50 — номинальное сечение каждой токопроводящей жилы, мм².

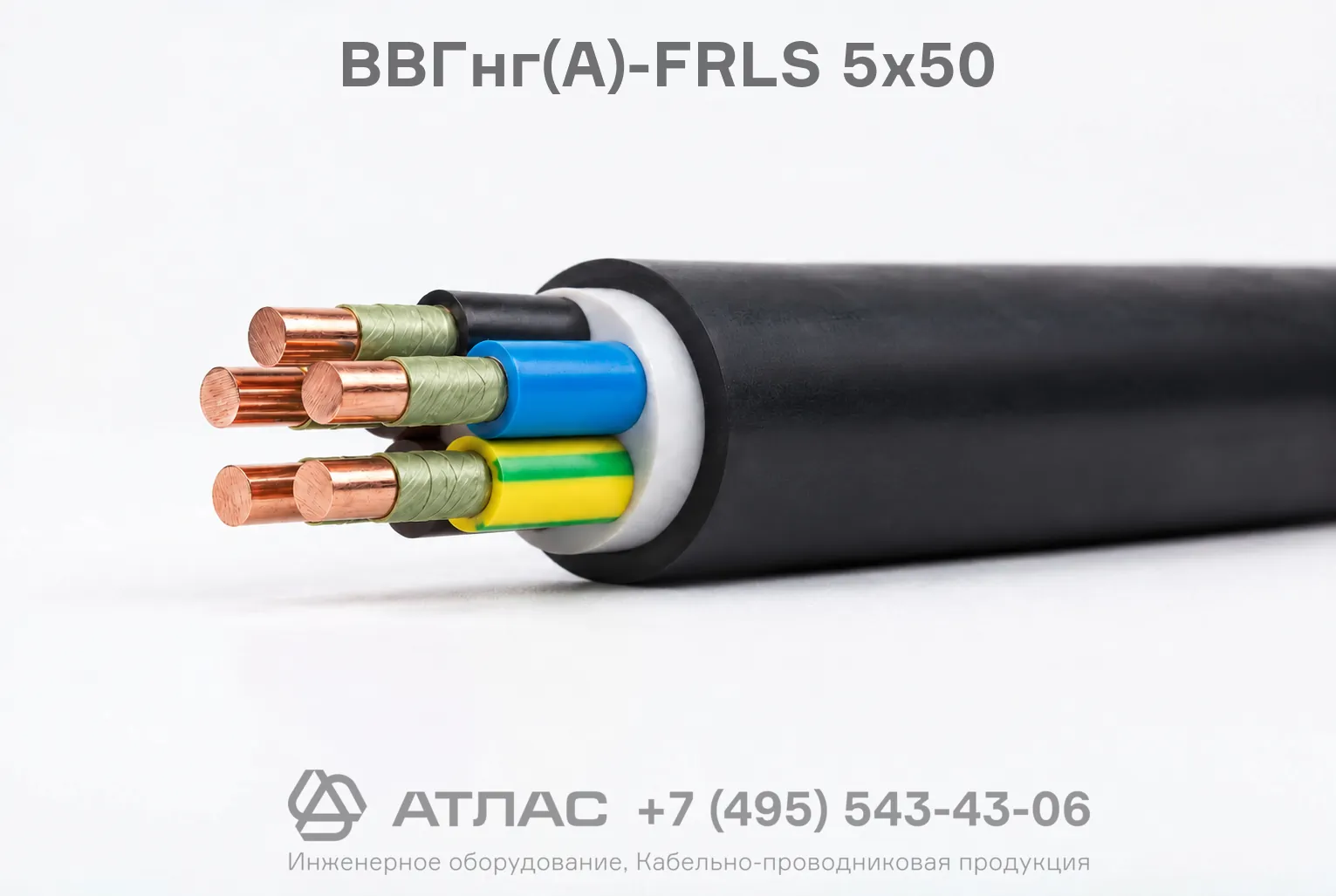

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствуют ГОСТ 22483.
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами, предотвращающая короткое замыкание при выгорании полимерной изоляции.
3. Изоляция жил — из поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой.
4. Скрутка — изолированные жилы скручены в сердечник правильной скруткой.
5. Внутренняя оболочка и межфазное заполнение — из невулканизированной мелонаполненной полимерной композиции пониженной пожарной опасности, придающей кабелю круглую форму.
6. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности со специальным составом, снижающим дымообразование.

Основные технические характеристики

Область применения

• Цепи питания систем противопожарной защиты: автоматического пожаротушения, установок пожарной сигнализации, противодымной вентиляции, систем оповещения и управления эвакуацией людей (СОУЭ).
• Электропроводка операционных и реанимационных отделений больниц, систем жизнеобеспечения и аварийного освещения.
• Групповая прокладка в кабельных сооружениях, производственных помещениях и зданиях с массовым пребыванием людей при повышенных требованиях к пожарной безопасности.
