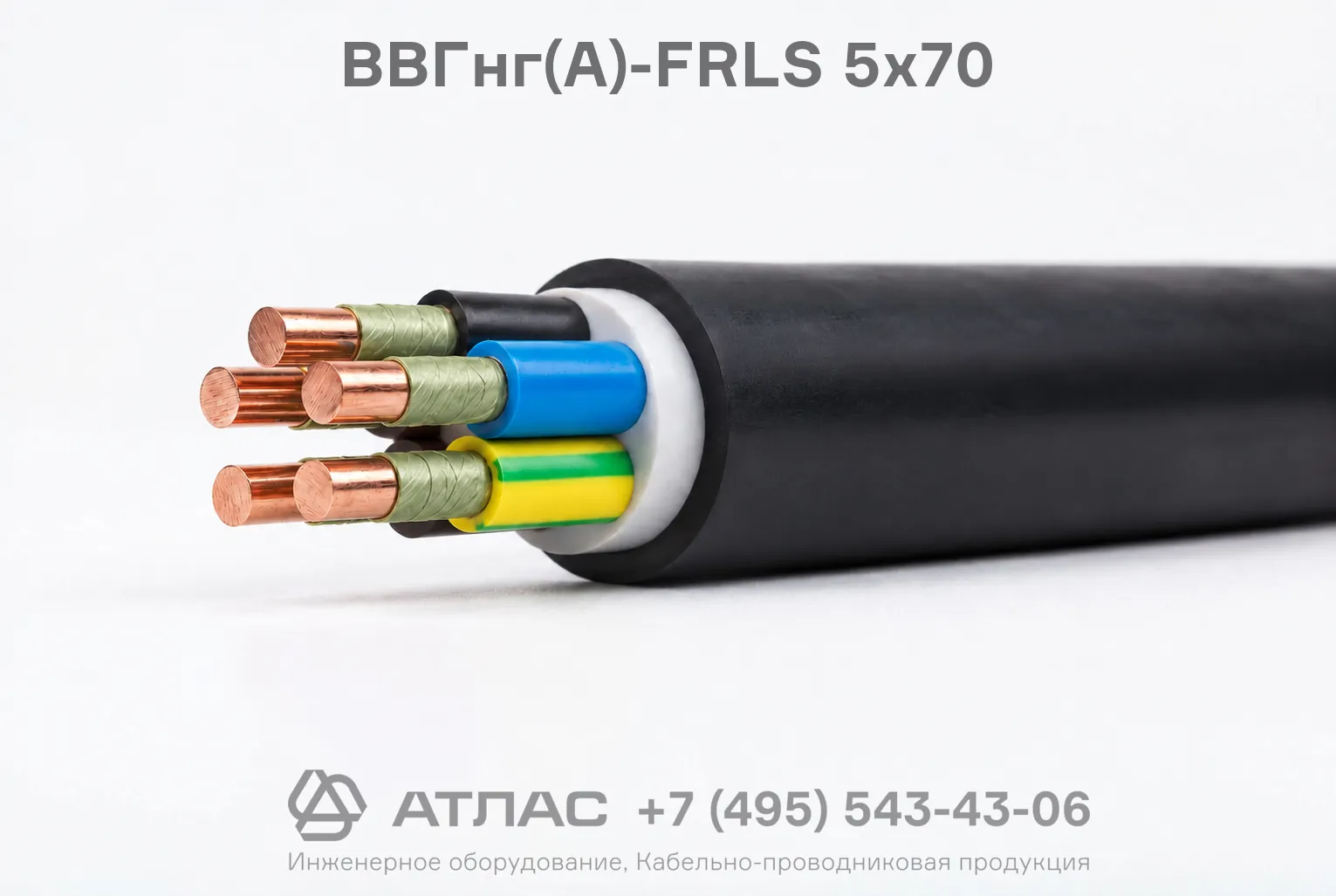

ВВГнг(А)-FRLS 5х70 силовой огнестойкий кабель на напряжение 1 кВ с медными жилами сечением 70 кв. мм
5 752.97 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
4013
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-FRLS 5х70 силовой огнестойкий предназначен для передачи электроэнергии в системах пожарной безопасности и аварийного электроснабжения. Модель сохраняет работоспособность при пожаре не менее 90 минут.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
4013
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
37,9
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
не менее 90 минут
Категория пожарной опасности
A
Кабель ВВГнг(А)-FRLS 5х70 силовой — это огнестойкое кабельное изделие с пятью медными токопроводящими жилами сечением 70 мм², предназначенное для стационарной прокладки в электросетях номинальным переменным напряжением 1 кВ. Ключевыми эксплуатационными свойствами изделия являются сохранение работоспособности в условиях открытого пламени не менее 90 минут, нераспространение горения при групповой прокладке по категории А, а также существенно сниженное дымо- и газовыделение при тлении и горении.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных элементах и нормативных параметрах кабеля.
Подробная расшифровка маркировки
Маркировка ВВГнг(А)-FRLS 5х70 содержит исчерпывающие данные о конструкции и пожарной безопасности изделия:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова («голый» кабель);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- FR — огнестойкое исполнение (Fire Resistance), обеспечивающее функционирование цепей при пожаре за счет слюдосодержащего барьера;
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
- 5 — количество токопроводящих жил;
- 70 — номинальное сечение каждой жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — медные, круглой или секторной формы, многопроволочные, номинальным сечением 70 мм².
- Огнестойкий термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами.
- Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с цветовой маркировкой жил.
- Внутреннее заполнение и поясная оболочка — поливинилхлоридный состав низкой пожароопасности, заполняющий промежутки между жилами и придающий кабелю круглую форму.
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с пониженным газо- и дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1,0 кВ частотой 50 Гц |
| Количество и сечение жил | 5х70 мм² |
| Время сохранения работоспособности при пожаре | не менее 90 минут |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельная температура жил при токах короткого замыкания | +250 °C (до 4 секунд) |
| Предельная температура жил по условию невозгорания при КЗ | +400 °C |
| Допустимая температура жил в аварийном режиме (перегрузка) | +90 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (справочный) | 37,9 мм |
| Расчетная масса (вес) | 4013 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Системы противопожарной защиты: пожарная сигнализация, системы оповещения и управления эвакуацией людей (СОУЭ), насосные станции пожаротушения, системы дымоудаления.
- Цепи аварийного электроснабжения и питания медицинского оборудования в операционных блоках и отделениях реанимации.
- Электропроводка в зданиях с массовым пребыванием людей, высотных комплексах, торговых центрах, образовательных и дошкольных учреждениях.
- Групповая стационарная прокладка кабельных линий в помещениях, кабельных сооружениях и галереях при повышенных требованиях к пожарной безопасности.
