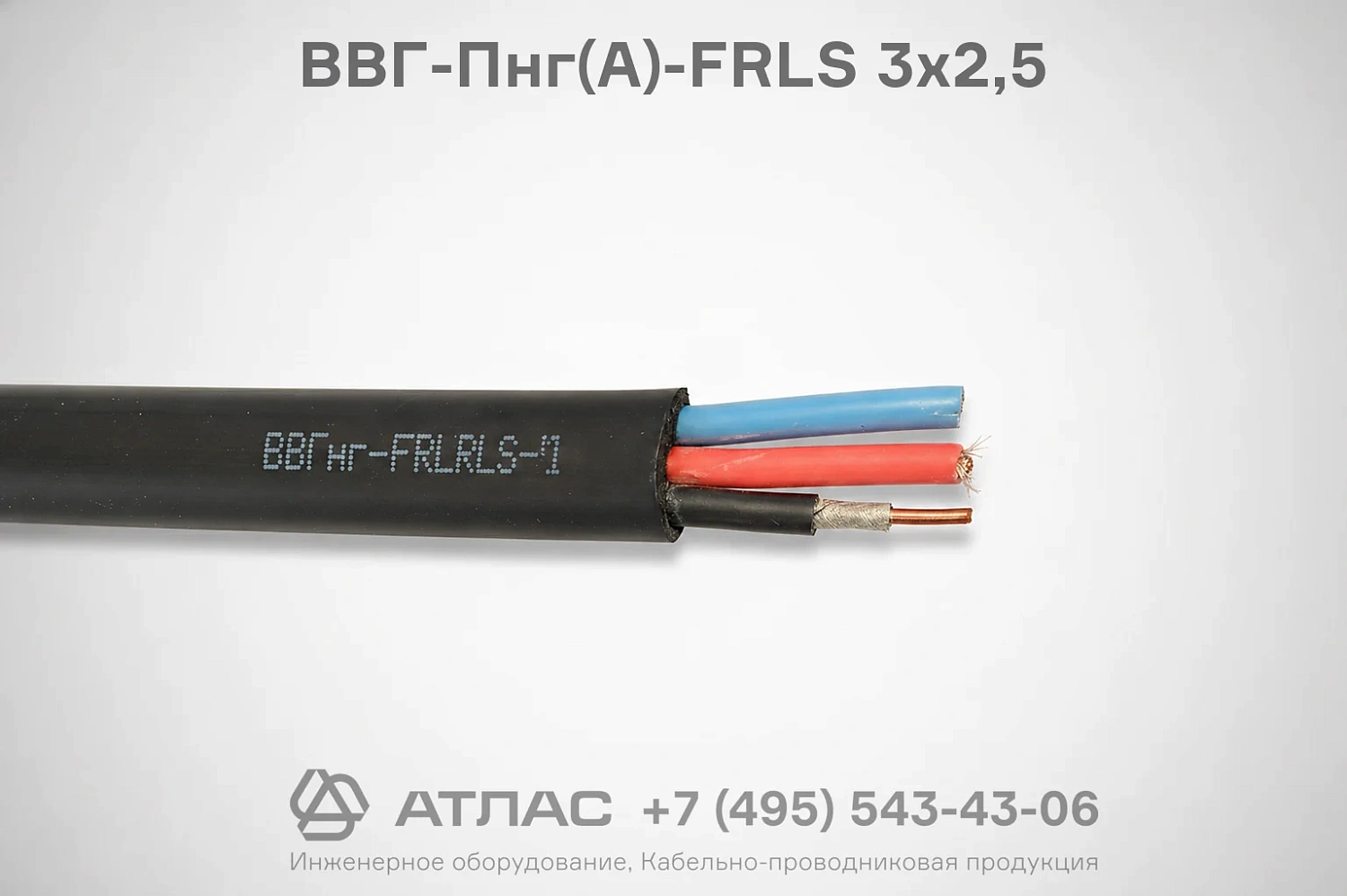

ВВГ-Пнг(А)-FRLS 3х2,5 силовой огнестойкий кабель плоский медный с пониженным дымогазовыделением 0.66 кВ

Кабель ВВГ-Пнг(А)-FRLS 3х2,5 силовой плоский представляет собой специализированное кабельное изделие с медными жилами, предназначенное для групповой стационарной прокладки в системах, требующих сохранения работоспособности цепей при воздействии открытого пламени. Ключевыми эксплуатационными характеристиками изделия являются высокая огнестойкость с сохранением функционирования не менее 90 минут, нераспространение горения по категории А при пучковой прокладке, а также пониженное выделение дыма и коррозионно-активных газов при тлении и горении.

Ниже представлена детальная техническая расшифровка маркировки, конструктивное исполнение, нормативные характеристики и сферы эксплуатации кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГ-Пнг(А)-FRLS 3х2,5 содержит исчерпывающие данные о материалах изоляции, конструктивных особенностях и пожарной безопасности изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката с пониженным дымо- и газовыделением;
• Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для прокладки в грунтах без дополнительной защиты;
• П — плоское конструктивное исполнение: изолированные жилы расположены в одной плоскости параллельно друг другу;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкость (Fire Resistance): наличие индивидуального термического барьера из слюдосодержащих лент поверх каждой токопроводящей жилы;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении материалов конструкции;
• 3 — количество токопроводящих медных жил;
• 2,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — медные однопроволочные круглые проводники номинальным сечением 2,5 мм².
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами, предохраняющая проводник от короткого замыкания при непосредственном контакте с открытым огнем.
3. Изоляция — слой из ПВХ пластиката пониженной пожароопасности с отличительной цветовой маркировкой жил.
4. Расположение жил — изолированные жилы уложены параллельно в одной плоскости.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести с нормированным низким газо- и дымовыделением.

Основные технические характеристики

Область применения

• Электропитание систем противопожарной защиты: автоматического пожаротушения, установок пожарной сигнализации и противодымной вентиляции.
• Цепи аварийного и эвакуационного освещения, систем оповещения и управления эвакуацией людей при пожаре (СОУЭ).
• Питание операционных блоков и оборудования жизнеобеспечения в учреждениях здравоохранения.
• Групповая прокладка кабельных линий в зданиях детских садов, школ, гостиниц, высотных жилых комплексов и торгово-развлекательных центров.
• Электроустановки промышленных предприятий и кабельные сооружения, где требуется сохранение работы оборудования в условиях пожара.
