ВВГнг(А)-LS 4х150 КОНКОРД кабель силовой медный с пониженным дымогазовыделением 1 кВ, ООО «Конкорд»

Кабель ВВГнг(А)-LS 4х150 КОНКОРД силовой — это кабельное изделие с четырьмя медными токопроводящими жилами крупного сечения, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Кабель изготовлен в исполнении с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности, не распространяет горение при групповой прокладке по категории А и выделяет сниженное количество дыма и газов при тлении и горении.

Ниже представлена подробная расшифровка маркировки изделия, описание его конструкции, ключевые технические параметры и типовые области применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 4х150 КОНКОРД содержит сведения о материалах конструкции, защитных покровах, пожарной безопасности и параметрах жил:

• В — изоляция токопроводящих жил из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• Г — отсутствие защитного бронепокрова («голый»).
• нг(А) — не распространяет горение при групповой прокладке по категории А.
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении.
• 4 — четыре токопроводящие жилы.
• 150 — номинальное сечение каждой токопроводящей жилы составляет 150 мм².
• КОНКОРД — идентификатор завода-изготовителя (ООО «Конкорд»).

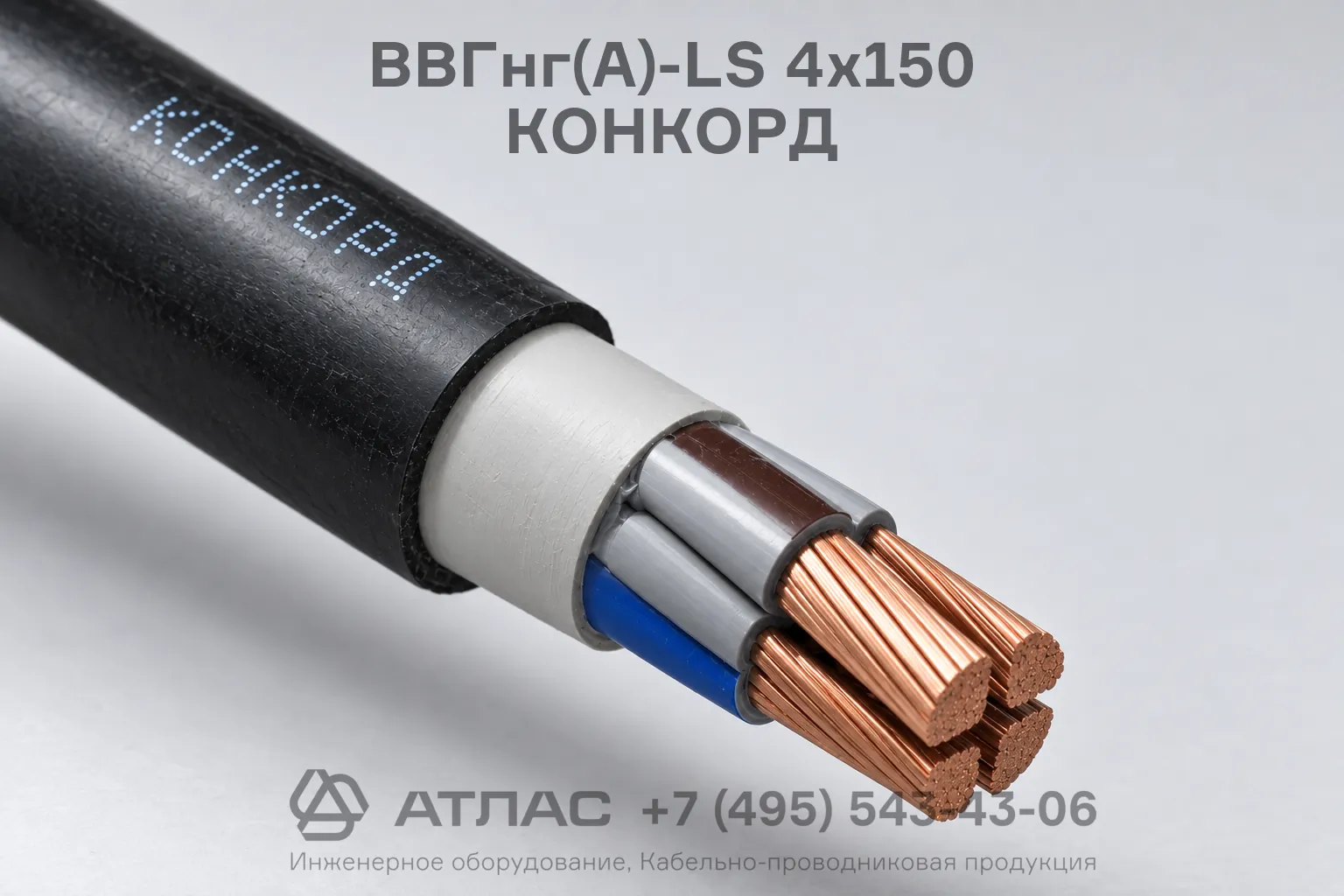

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, уплотненные, круглой или секторной формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483-2012.
2. Изоляция — из ПВХ пластиката пониженной пожарной опасности, каждая жила имеет индивидуальную цветовую расцветку.
3. Внутренняя оболочка и заполнение — экструдированный слой из полимерной композиции пониженной пожарной опасности, заполняющий промежутки между изолированными жилами и придающий кабелю круглую форму.
4. Наружная оболочка — из ПВХ пластиката пониженной пожарной опасности черного цвета с низким уровнем дымогазовыделения.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических распределительных сетях на номинальное переменное напряжение 1 кВ.
• Групповая прокладка кабельных трасс в производственных помещениях, туннелях, кабельных коллекторах, галереях и на эстакадах.
• Электромонтаж в общественных, коммерческих и административных зданиях с повышенными требованиями к пожарной безопасности.
• Объекты с высокой концентрацией людей и электронного оборудования, где критически важно исключить образование плотной дымовой завесы при пожаре.
