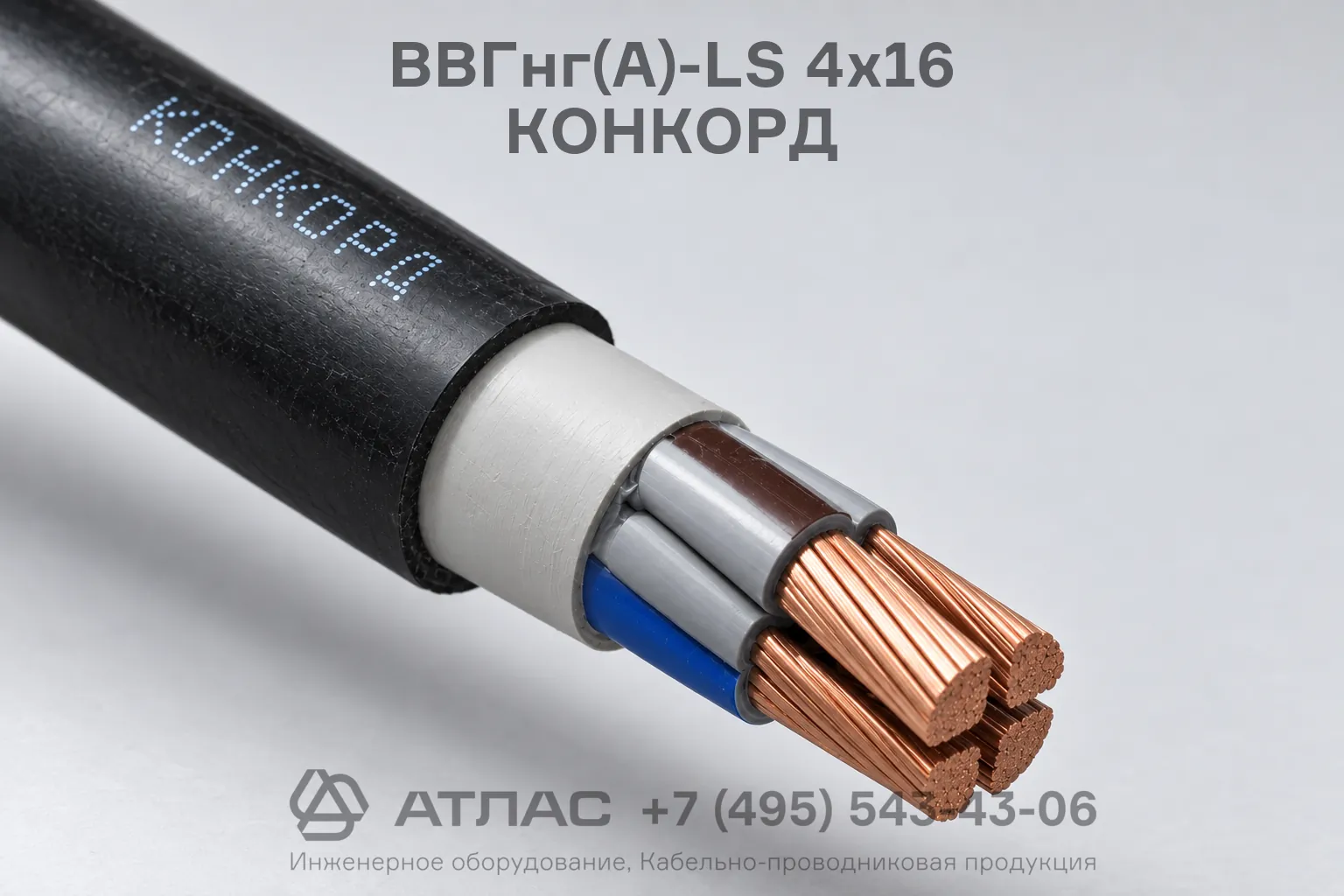

ВВГнг(А)-LS 4х16 КОНКОРД кабель силовой медный с пониженным дымогазовыделением ООО «Конкорд»
Кабель ВВГнг(А)-LS 4х16 КОНКОРД силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель выпускается с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми свойствами изделия являются нераспространение горения при групповой прокладке по категории А, а также существенно сниженное дымо- и газовыделение при тлении и горении, что обеспечивает высокий уровень безопасности на объектах с массовым пребыванием людей.
Ниже приведена подробная расшифровка маркировки, послойная конструкция, нормативные параметры и основные области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LS 4х16 КОНКОРД содержит исчерпывающую информацию о конструкции и свойствах кабельного изделия:
- В — изоляция жил изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
- В — внешняя защитная оболочка выполнена из ПВХ пластиката пониженной пожароопасности;
- Г — «голый», отсутствие отдельного защитного бронированного покрова;
- нг(А) — не распространяет горение при прокладке в пучках по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 4 — количество токопроводящих жил;
- 16 — номинальное сечение каждой токопроводящей жилы, мм²;
- КОНКОРД — предприятие-изготовитель кабельной продукции.
Конструкция кабеля
- Токопроводящие медные жилы сечением 16 мм², соответствующие 1 или 2 классу гибкости по ГОСТ 22483;
- Изоляция токопроводящих жил из поливинилхлоридного пластиката с пониженным дымо- и газовыделением, имеющая цветовую маркировку;
- Внутренняя экструдированная поясная изоляция (заполнение), заполняющая промежутки между скрученными изолированными жилами и придающая кабелю круглую форму;
- Наружная защитная оболочка из ПВХ пластиката пониженной пожарной опасности с индексом LS.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ при частоте 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без предварительного подогрева | не ниже -15 °C |
| Допустимая длительная температура нагрева жил | +70 °C |
| Предельно допустимая температура нагрева жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Расчетная масса (вес) | 1057 кг/км |
| Срок службы кабеля | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
Кабель марки ВВГнг(А)-LS 4х16 КОНКОРД предназначен для стационарной прокладки в электрических сетях переменного тока на промышленных, энергетических и гражданских объектах. Эксплуатационные качества позволяют использовать изделие в следующих условиях:
- Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах;
- Организация распределительных сетей в жилых, общественных, офисных и коммерческих зданиях с повышенными требованиями к пожарной безопасности;
- Монтаж линий электроснабжения во взрывоопасных зонах классов B-Iб, B-Iг, B-II, B-IIа при отсутствии механических воздействий на кабель;
- Прокладка по стенам, конструкциям и лоткам внутри сухих и влажных помещений.
