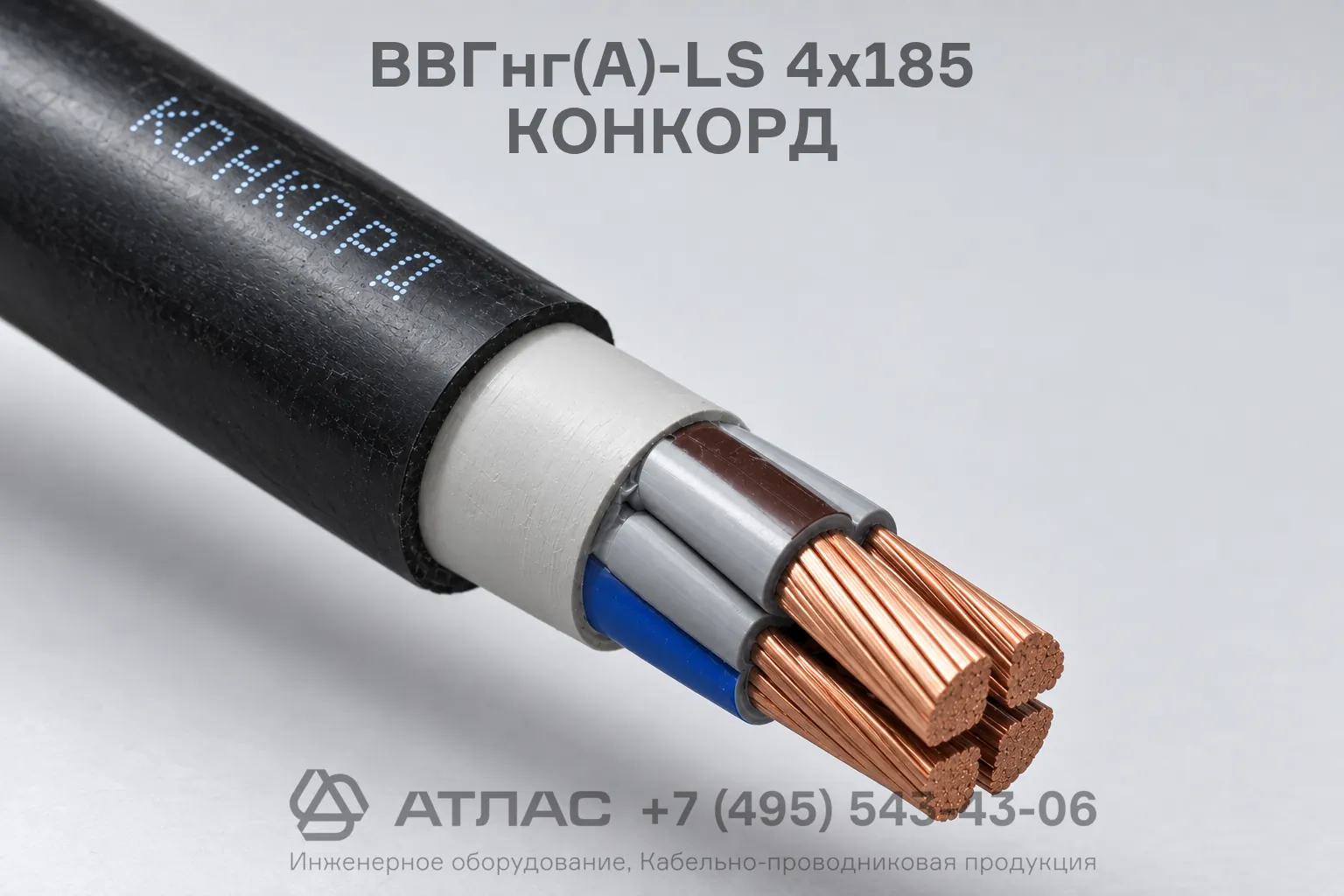

ВВГнг(А)-LS 4х185 КОНКОРД кабель силовой с медными жилами с пониженным дымо- и газовыделением

Кабель ВВГнг(А)-LS 4х185 КОНКОРД силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Конструкция кабеля включает изоляцию и наружную защитную оболочку из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется устойчивостью к распространению горения при групповой прокладке по категории А и пониженным выделением дыма и коррозионно-активных газов при горении и тлении.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 4х185 КОНКОРД содержит следующие сведения:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
• 4 — четыре токопроводящие жилы;
• 185 — номинальное сечение каждой жилы составляет 185 мм²;
• КОНКОРД — предприятие-изготовитель (ООО «Конкорд»).

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, уплотненные, круглой или секторной формы, соответствующие требованиям ГОСТ 22483;
2. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой;
3. Скрутка — изолированные жилы скручены в сердечник;
4. Внутренняя оболочка (заполнение) — поливинилхлоридный пластикат пониженной пожарной опасности, заполняющий промежутки между жилами;
5. Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с низкой токсичностью продуктов горения.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах;
• Групповая прокладка силовых линий в зданиях и сооружениях с повышенными требованиями к пожарной безопасности;
• Питание распределительных щитов, промышленных подстанций, силовых агрегатов и электроустановок напряжением до 1 кВ;
• Эксплуатация в сухих и влажных производственных помещениях при отсутствии механических повреждений и растягивающих усилий.
