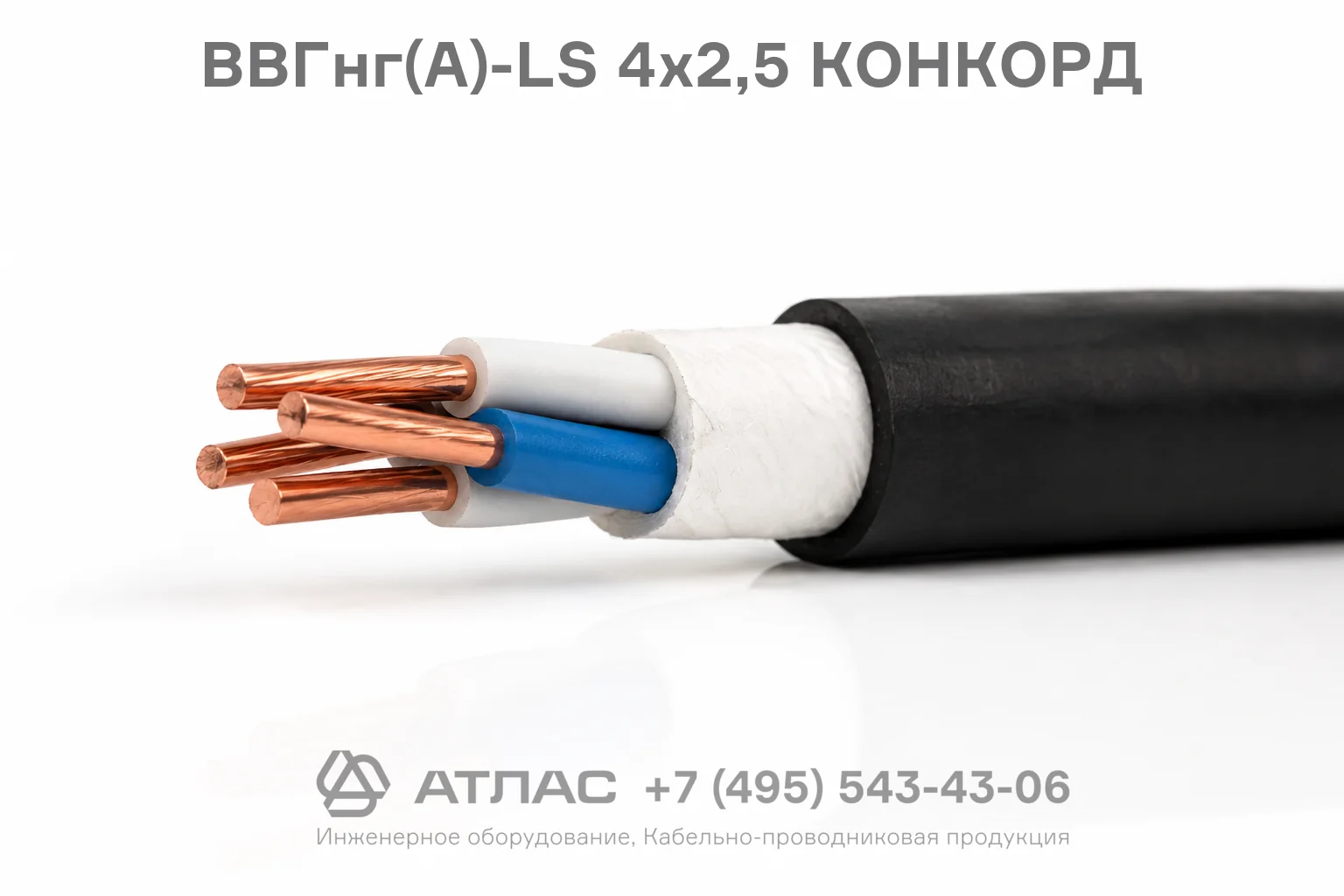

ВВГнг(А)-LS 4х2,5 КОНКОРД кабель силовой медный на напряжение 0,66 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-LS 4х2,5 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных электротехнических установках. Изделие отличается пониженным уровнем дымо- и газовыделения при горении и тлении, не распространяет горение при групповой прокладке по категории пожарной безопасности А и рассчитано на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.

Ниже представлена подробная техническая расшифровка маркировки кабеля, послойное описание его конструкции, нормативные эксплуатационные характеристики и рекомендованные области применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 4х2,5 расшифровывается в строгом соответствии с действующими стандартами:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• Г — отсутствие отдельного защитного бронированного покрова поверх оболочки («голый»).
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А.
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении.
• 4 — четыре изолированные токопроводящие жилы.
• 2,5 — номинальное поперечное сечение каждой медной жилы составляет 2,5 мм².

Конструкция кабеля

1. Токопроводящие жилы — четыре однопроволочные медные жилы круглой формы, соответствующие 1 классу гибкости по ГОСТ 22483.
2. Изоляция — индивидуальный слой из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой жил.
3. Внутреннее заполнение — заполнитель из ПВХ пластиката или мелонаполненной полимерной композиции, герметизирующий межжильное пространство и придающий кабелю округлую форму.
4. Наружная оболочка — монолитный защитный шланг из поливинилхлоридного пластиката с пониженным дымогазовыделением в исполнении нг-LS.

Основные технические характеристики

Область применения

• Стационарная прокладка силовых и осветительных сетей внутри жилых, общественных, административных и промышленных зданий.
• Организация групповых кабельных линий в кабельных сооружениях, лотках, коробах и кабельных эстакадах.
• Электропроводка на объектах с повышенными требованиями к пожарной безопасности и плотности пребывания людей.
• Подключение трехфазного оборудования, распределительных щитов и силовых розеточных групп соответствующей мощности.
