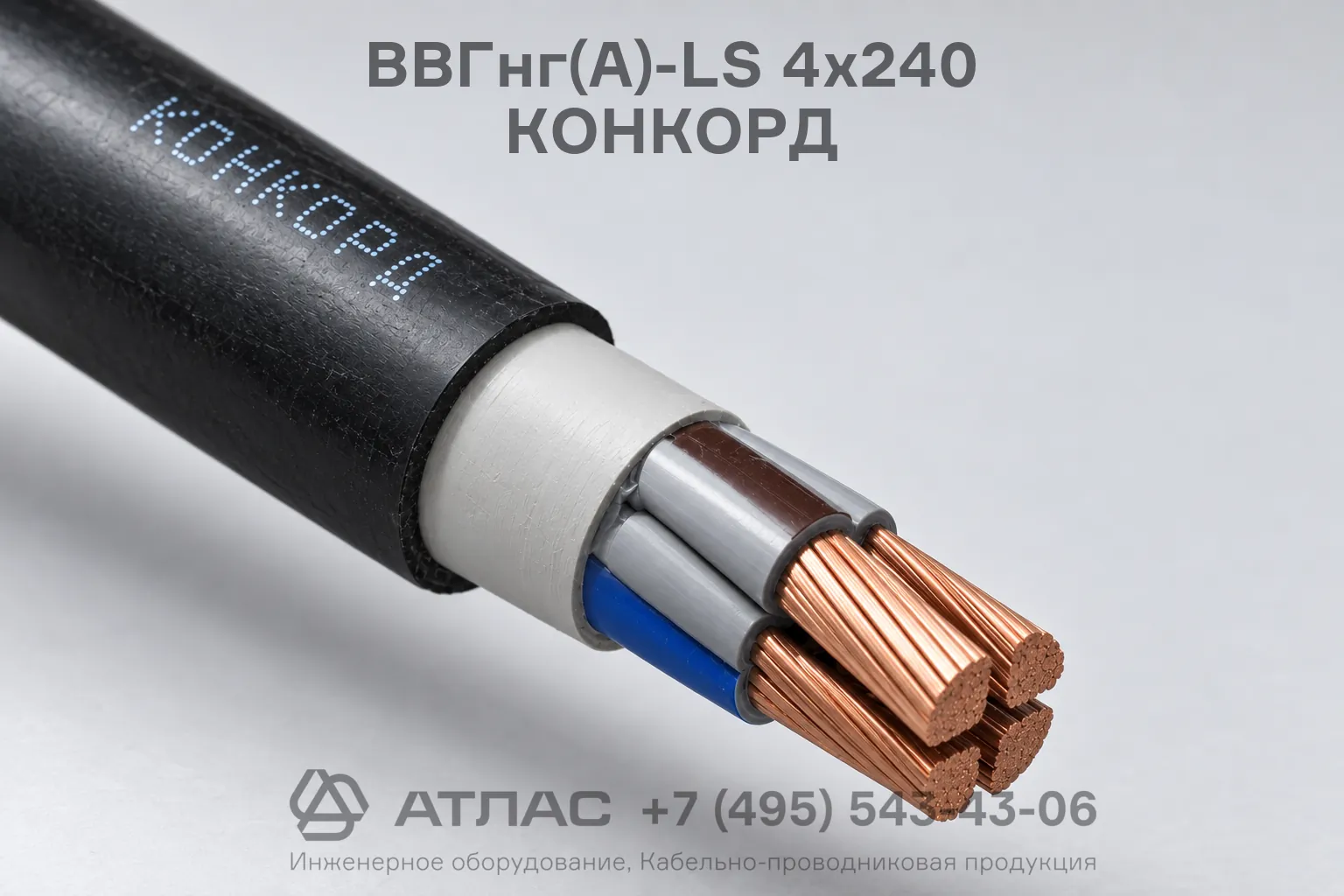

ВВГнг(А)-LS 4х240 КОНКОРД кабель силовой с медными жилами пониженной пожарной опасности

Кабель ВВГнг(А)-LS 4х240 КОНКОРД силовой — это надежное кабельное изделие с четырьмя медными токопроводящими жилами сечением 240 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Кабель характеризуется пониженной горючестью при групповой прокладке по категории А, пониженным уровнем дымо- и газовыделения при горении и тлении, высокой надежностью изоляции и оболочки из поливинилхлоридного пластиката пониженной пожарной опасности, а также широким диапазоном температур эксплуатации от -50 °С до +50 °С.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение изделия, нормативные технические характеристики и рекомендованные области применения.

Подробная расшифровка маркировки

Маркировка кабеля ВВГнг(А)-LS 4х240 КОНКОРД содержит исчерпывающую информацию о его конструкции и пожарной безопасности:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с опасностью механических повреждений и растягивающих усилий.
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А.
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении (снижение светопроницаемости не превышает 50%).
• 4 — четыре токопроводящие жилы.
• 240 — номинальное сечение каждой токопроводящей жилы составляет 240 мм².
• КОНКОРД — предприятие-изготовитель (ООО «Конкорд»).

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, 2 класса гибкости в соответствии с ГОСТ 22483-2021.
2. Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой.
3. Скрутка и внутреннее заполнение — изолированные жилы скручены в сердечник, промежутки между жилами заполнены невулканизированной мелонаполненной резиновой смесью или ПВХ составом пониженной пожароопасности для придания кабелю круглой формы и герметичности.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности (LS), обеспечивающий защиту внутренних элементов от внешних воздействий и препятствующий распространению горения.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях, промышленных кабельных эстакадах и технологических галереях.
• Монтаж силовых распределительных магистралей и подключение мощных электроприемников на объектах промышленного и гражданского назначения.
• Прокладка в зданиях и сооружениях с повышенными требованиями к пожарной безопасности, включая общественные здания, объекты инфраструктуры и коммерческие комплексы.
• Групповая прокладка кабельных линий в помещениях при условии отсутствия опасности механических повреждений и растягивающих нагрузок на кабель.
• Применение во взрывоопасных зонах классов B-Ib, B-Iг, B-II, B-IIa при отсутствии риска механического повреждения оболочки.
