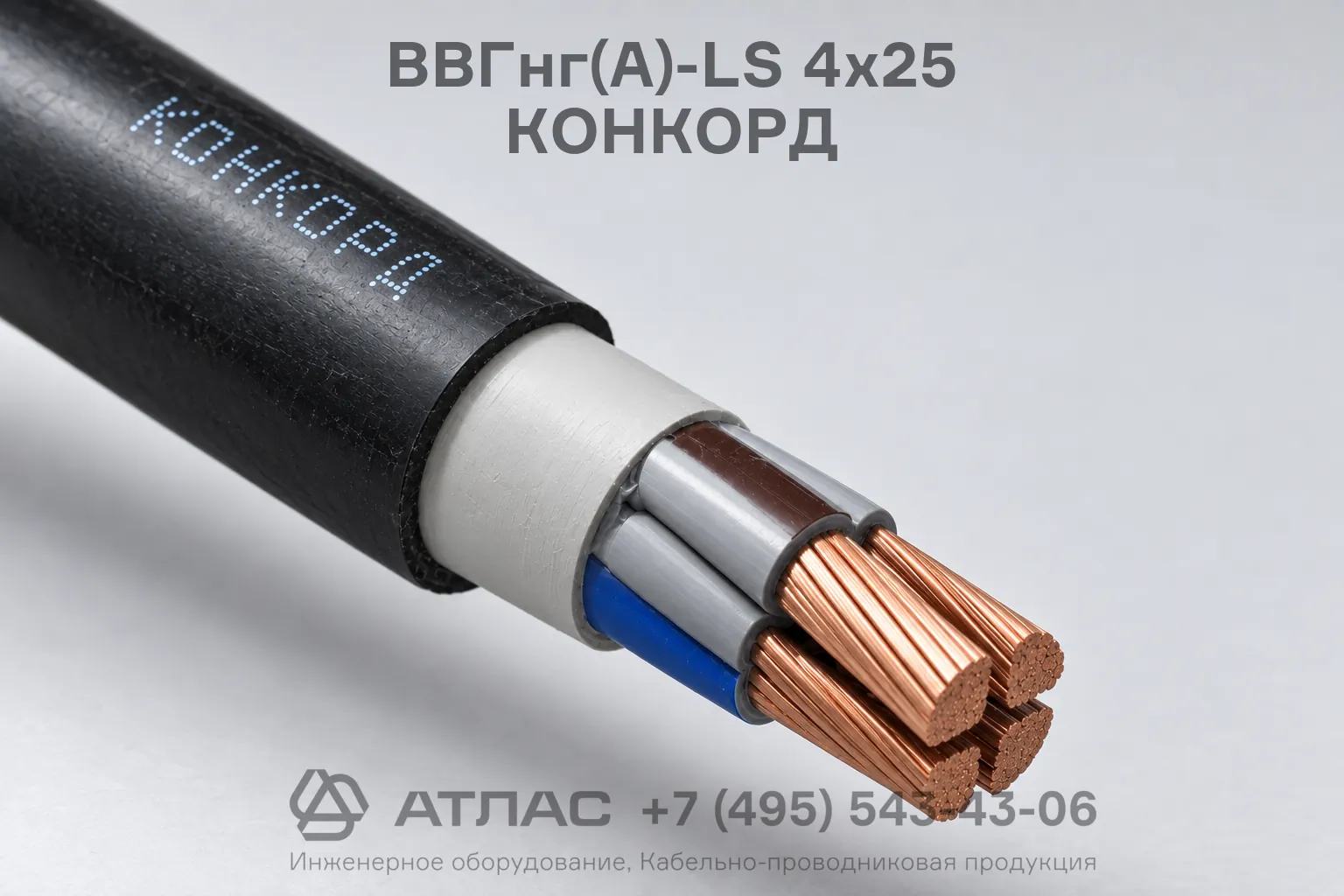

ВВГнг(А)-LS 4х25 КОНКОРД кабель силовой медный с пониженным дымо- и газовыделением ООО «Конкорд»
Кабель ВВГнг(А)-LS 4х25 КОНКОРД силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 25 мм² и изоляцией из ПВХ композиции пониженной пожарной опасности. Главными эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение в условиях тления или открытого пламени, а также широкий температурный диапазон эксплуатации от -50 °C до +50 °C.
Ниже представлены детальная расшифровка маркировки, особенности конструкции, нормативные технические характеристики и рекомендованные области применения данного кабельного изделия.
Подробная расшифровка маркировки
Обозначение кабеля несет исчерпывающую информацию о его конструктивном исполнении и пожарной безопасности:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова (кабель «голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 4 — четыре токопроводящие жилы;
- 25 — номинальное сечение каждой токопроводящей жилы, мм²;
- КОНКОРД — предприятие-изготовитель (ООО «Конкорд»).
Конструкция кабеля
- Токопроводящие жилы — медные, сечением 25 мм², однопроволочные (класс 1) или многопроволочные (класс 2) круглой или секторной формы по ГОСТ 22483.
- Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой каждой жилы.
- Внутренняя оболочка (поясная изоляция и заполнение) — из мелонаполненной полимерной композиции или невулканизированной резины, обеспечивающая круглое сечение и заполняющая промежутки между скрученными жилами.
- Наружная защитная оболочка — из поливинилхлоридного пластиката пониженной горючести с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ при частоте 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 7,5 наружных диаметров |
| Дымообразование при горении и тлении | снижение светопроницаемости не более 50% |
| Расчетная масса (вес не более) | 1604 кг/км |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных и общественных помещениях.
- Электроснабжение распределительных щитов, щитов ВРУ и силового технологического оборудования на промышленных объектах.
- Использование в зданиях с повышенными требованиями к пожарной безопасности при необходимости сохранения оптической плотности воздуха на путях эвакуации.
- Прокладка на открытом воздухе при условии исключения прямого воздействия солнечного излучения и риска механических повреждений.
