ВВГнг(А)-LS 5х150 КОНКОРД кабель силовой медный пятижильный пониженной пожароопасности Конкорд

Кабель ВВГнг(А)-LS 5х150 КОНКОРД силовой — это пятижильный силовой кабель с медными токопроводящими жилами крупного сечения, предназначенный для стационарной прокладки в сетях электроснабжения. Изделие характеризуется пониженным дымо- и газовыделением при тлении, не распространяет горение при прокладке в пучках по категории А и обладает повышенным уровнем эксплуатационной безопасности.

Ниже представлена полная расшифровка маркировки кабеля, особенности его конструкции, технические характеристики и рекомендованные области применения.

Подробная расшифровка маркировки

Каждое буквенное и цифровое обозначение в наименовании изделия отражает его конструктивные и эксплуатационные свойства:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
• Г — отсутствие защитного бронированного покрова («голый»), кабель не защищен от механических повреждений броней.
• нг — не распространяет горение при групповой прокладке кабельных линий.
• (А) — категория пожарной безопасности А по ГОСТ 31565-2012, подтверждающая нераспространение горения при объеме горючей массы до 7 литров на метр.
• LS — Low Smoke, низкий уровень дымо- и газовыделения при горении и тлении изоляционных материалов.
• 5 — количество токопроводящих медных жил в кабеле.
• 150 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).
• КОНКОРД — обозначение завода-изготовителя (ООО «Конкорд»).

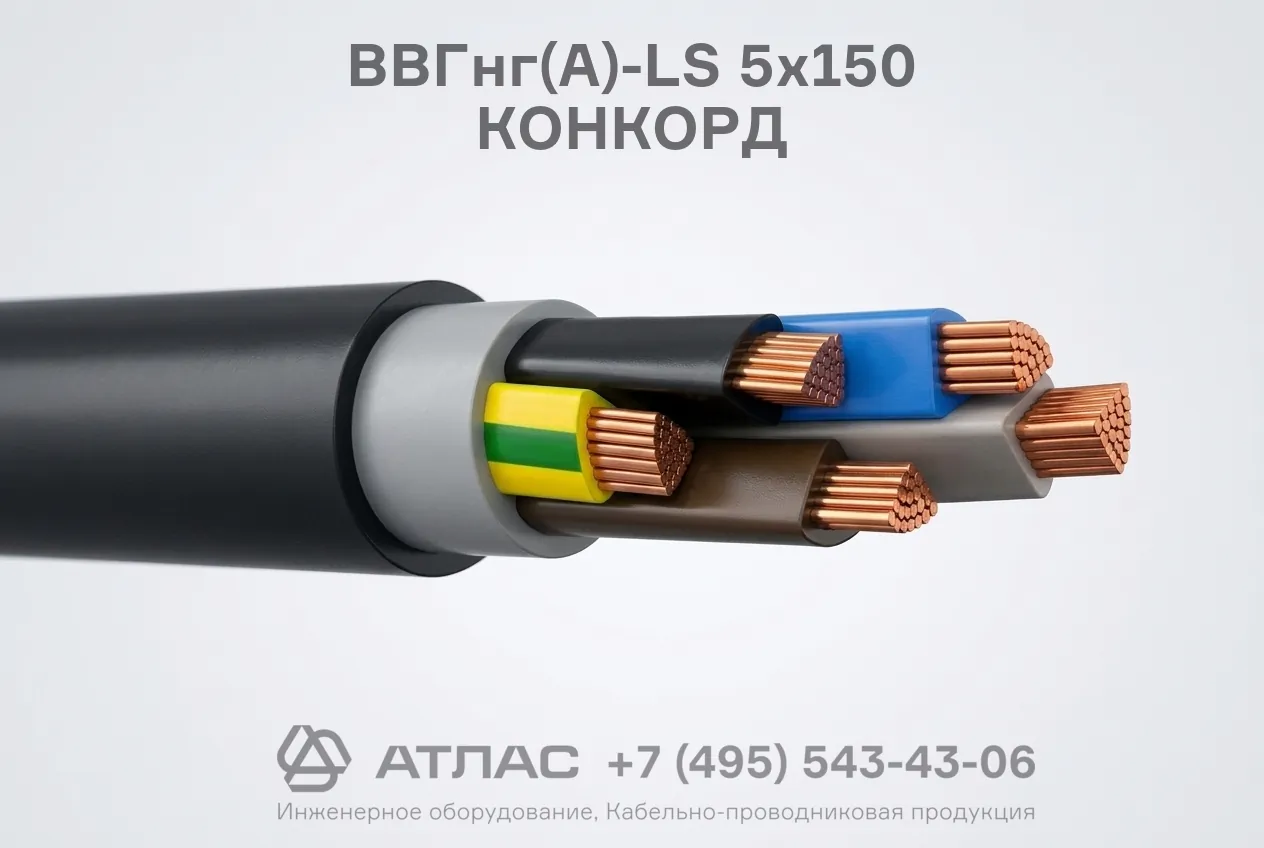

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствуют 1 или 2 классу гибкости по ГОСТ 22483.
2. Изоляция жил — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — пять изолированных жил скручены в сердечник с правильным шагом повива.
4. Внутренняя оболочка и заполнение — экструдированный слой из безгалогенной меловой композиции или ПВХ пластиката с заполнением промежутков между жилами для придания кабелю круглой формы.
5. Наружная оболочка — прочный слой из ПВХ пластиката пониженной пожарной опасности типа нг(А)-LS, защищающий сердечник от внешних воздействий.

Основные технические характеристики

Область применения

• Прокладка в кабельных сооружениях, коллекторах, шахтах, туннелях и закрытых производственных помещениях.
• Электроснабжение промышленных объектов, жилых комплексов и коммерческих зданий с высокими требованиями к пожарной безопасности.
• Монтаж в общественных зданиях, медицинских учреждениях, учебных заведениях и торговых центрах с постоянным пребыванием людей.
• Групповая стационарная прокладка кабельных линий внутри помещений без угрозы прямого механического повреждения.
