ВВГнг(А)-LS 5х16 КОНКОРД кабель силовой медный с пониженным дымо- и газовыделением на 0,66/1 кВ
1 414.27 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1166
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель силовой ВВГнг(А)-LS 5х16 КОНКОРД предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение до 1 кВ. Изделие имеет медные жилы и негорючую ПВХ оболочку с низким дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
1166
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Номинальное напряжение, кВ
0.66 / 1
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
нг(А)-LS
Кабель ВВГнг(А)-LS 5х16 КОНКОРД силовой — это пятижильный силовой проводник с медными жилами сечением 16 мм², спроектированный для распределения и передачи электроэнергии в фиксированных установках. Кабель отличается пониженным дымо- и газовыделением, не распространяет горение при групповой прокладке и соответствует жестким нормам пожарной безопасности.
Ниже представлена подробная расшифровка маркировки изделия, конструкция слоев и основные эксплуатационные параметры.
Подробная расшифровка маркировки
Обозначение кабеля ВВГнг(А)-LS 5х16 КОНКОРД расшифровывается в строгом соответствии с действующими стандартами:
- В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ);
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката;
- Г — отсутствие специального защитного бронепокрова («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — пониженное дымовыделение и газовыделение (Low Smoke) при тлении и горении;
- 5 — количество токопроводящих жил;
- 16 — номинальное сечение жилы, выраженное в квадратных миллиметрах (мм²);
- КОНКОРД — предприятие-изготовитель кабельной продукции (ООО «Конкорд»).

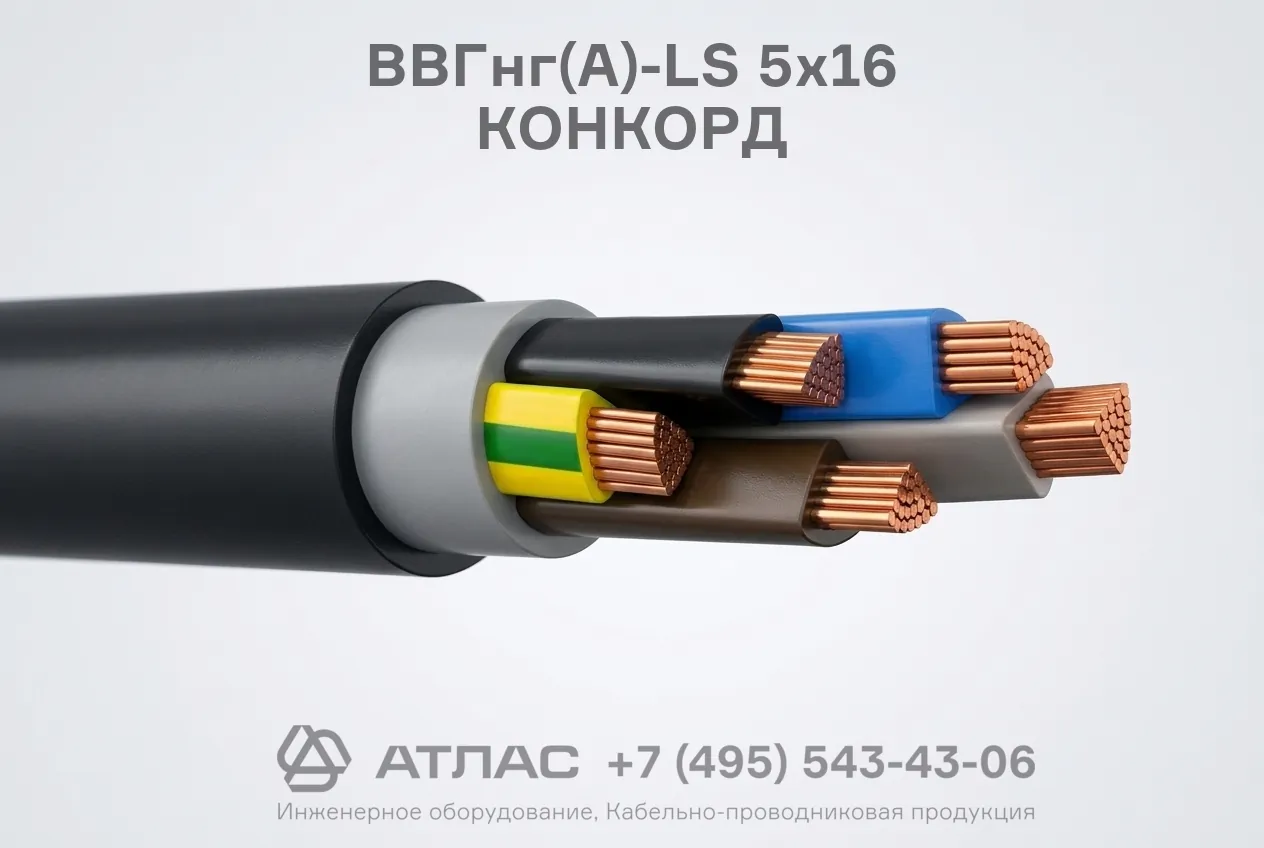

Конструкция кабеля
- Токопроводящая жила — пять медных круглых проводников сечением 16 мм² (однопроволочные или многопроволочные).
- Изоляция — слой из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в общий сердечник правильной геометрии.
- Внутренняя экструдированная оболочка — поливинилхлоридная композиция пониженной горючести, заполняющая свободные промежутки между жилами.
- Наружная оболочка — сплошной защитный покров из ПВХ пластиката с маркировкой нг(А)-LS, устойчивый к внешним эксплуатационным воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ (частота 50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Предельная длительно допустимая температура нагрева жил | +70 °C |
| Максимальная температура жил при токах короткого замыкания | +160 °C |
| Минимально допустимый радиус изгиба при прокладке | 7,5 наружных диаметров |
| Справочный вес одного километра кабеля | 1166 кг |
| Срок службы изделия | 30 лет |
Область применения
- Организация силовых линий и распределительных щитов в промышленных, административных и жилых зданиях.
- Групповая прокладка кабельных трасс в закрытых кабельных сооружениях, коллекторах, технологических тоннелях и лотках.
- Монтаж электрических цепей на объектах с повышенными требованиями к пожарной безопасности и защите оборудования от коррозионных газов.
