ВВГнг(А)-LS 5х185 КОНКОРД кабель силовой медный с пониженным дымо- и газовыделением на 1 кВ

Кабель ВВГнг(А)-LS 5х185 КОНКОРД силовой — это высоконадежное электротехническое изделие с медными токопроводящими жилами, предназначенное для стационарной прокладки в сетях переменного тока. Кабель характеризуется повышенной пожаробезопасностью: он не распространяет горение при групповой прокладке по категории А и выделяет сниженное количество дыма и токсичных газов при тлении.

Ниже представлена подробная расшифровка маркировки, послойная конструкция и нормативные технические характеристики изделия.

Подробная расшифровка маркировки

Обозначение кабеля несет в себе исчерпывающую информацию о его строении, материалах и защитных свойствах:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки;
• нг — кабель не распространяет горение при прокладке в пучках (групповая прокладка);
• (А) — категория пожарной безопасности, подтверждающая нераспространение горения по ГОСТ 31565-2012 при объеме горючей массы до 7 литров на метр;
• LS — Low Smoke, пониженное дымо- и газовыделение в условиях вынужденного горения и тления;
• 5 — количество токопроводящих жил;
• 185 — номинальное сечение каждой жилы в квадратных миллиметрах;
• КОНКОРД — обозначение завода-изготовителя ООО «Конкорд».

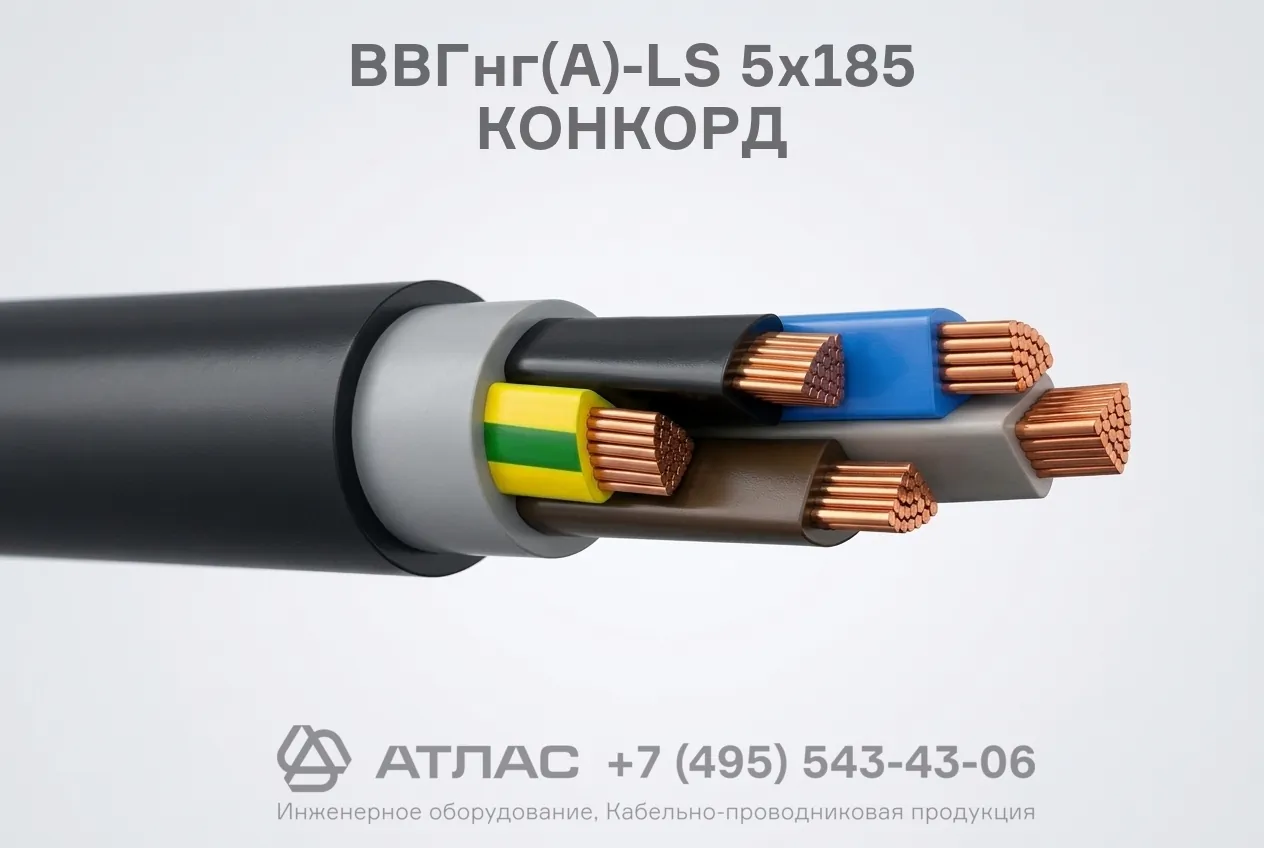

Конструкция кабеля

1. Токопроводящая жила — медная, многопроволочная, уплотненная, секторной или круглой формы;
2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с индивидуальной цветовой расцветкой жил;
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального жгута;
4. Внутренняя оболочка и межфазное заполнение — из невулканизированной мелонаполненной полимерной композиции или ПВХ пластиката со сниженным дымовыделением;
5. Наружная оболочка — из ПВХ пластиката пониженной пожарной опасности категории пониженной горючести.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных силовых и осветительных сетях на номинальное переменное напряжение 1 кВ;
• Прокладка в кабельных сооружениях, коллекторах, производственных цехах, эстакадах и галереях;
• Монтаж в зданиях с повышенными требованиями к пожарной безопасности, включая административные, учебные и медицинские комплексы;
• Групповая прокладка открытых и закрытых кабельных линий без ограничения разности уровней по трассе.
