ВВГнг(А)-LS 5х2,5 КОНКОРД кабель силовой медный 5х2,5 мм2 0,66 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-LS 5х2,5 КОНКОРД силовой — это пятижильный медный кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие характеризуется пониженной пожарной опасностью: изоляция и оболочка выполнены из поливинилхлоридного пластиката пониженной горючести, который не распространяет горение при групповой прокладке по категории А и выделяет умеренное количество дыма и газов при тлении.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, основные технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Обозначение кабеля содержит исчерпывающую информацию о материалах, конструкции и эксплуатационных свойствах:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного пластиката (ПВХ) пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ) пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с высокими растягивающими и сдавливающими механическими нагрузками;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — пониженное дымо- и газовыделение (Low Smoke), снижение дымообразования при тлении и горении не менее чем на 50% по сравнению со стандартным ПВХ;
• 5 — количество медных токопроводящих жил;
• 2,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²);
• КОНКОРД — торговая марка предприятия-изготовителя (ООО «Конкорд»).

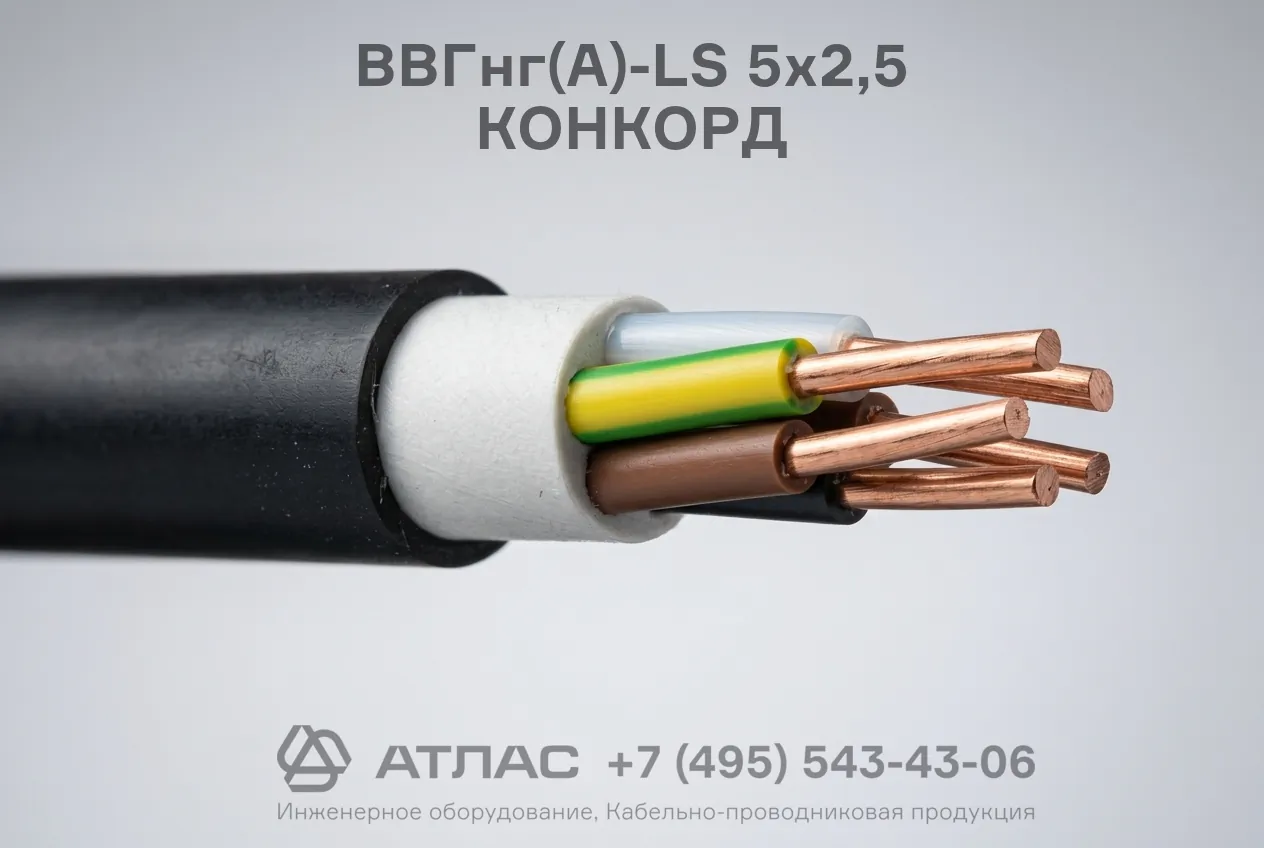

Конструкция кабеля

1. Токопроводящие жилы — 5 круглых медных однопроволочных жил 1-го класса гибкости номинальным сечением 2,5 мм².
2. Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой расцветкой для каждой фазы, нулевой жилы и заземления.
3. Скрутка жил — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутренняя оболочка — экструдированный слой заполнения из поливинилхлоридной композиции пониженной пожарной опасности, придающий кабелю круглую форму и герметизирующий межжильное пространство.
5. Наружная оболочка — внешний защитный шланг из поливинилхлоридного пластиката пониженной горючести с нормированным дымовыделением (LS).

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, лотках, коробах и кабельных эстакадах промышленных предприятий.
• Силовые и распределительные электросети жилых комплексов, торговых и офисных центров, административных и учебных учреждений.
• Электромонтаж в помещениях с повышенными требованиями к пожарной безопасности, где важно исключить сильное задымление путей эвакуации людей.
• Подключение электрооборудования, силовых щитов, распределительных шкафов и осветительных сетей напряжением до 660 В.
• Прокладка в сухих и влажных производственных помещениях при отсутствии риска механического повреждения и растягивающих усилий.
