ВВГнг(А)-LS 1х10 кабель силовой медный одножильный 0,66 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-LS 1х10 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие имеет медную токопроводящую жилу, изоляцию и защитную наружную оболочку из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми особенностями кабеля являются нераспространение горения при групповой прокладке по категории А и пониженное выделение дыма и коррозионно-активных газов при вынужденном горении и тлении.

Ниже представлена подробная расшифровка маркировки, конструкция изделия, основные нормативные технические параметры и область применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 1х10 содержит исчерпывающие данные о материалах изоляции, оболочки и показателях пожарной безопасности:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• Г — отсутствие защитных бронированных покровов («голый»);
• нг — не распространяет горение при групповой прокладке в пучках;
• (А) — категория пожарной безопасности А по нераспространению горения;
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
• 1 — количество токопроводящих жил;
• 10 — номинальное сечение жилы в квадратных миллиметрах (мм²).

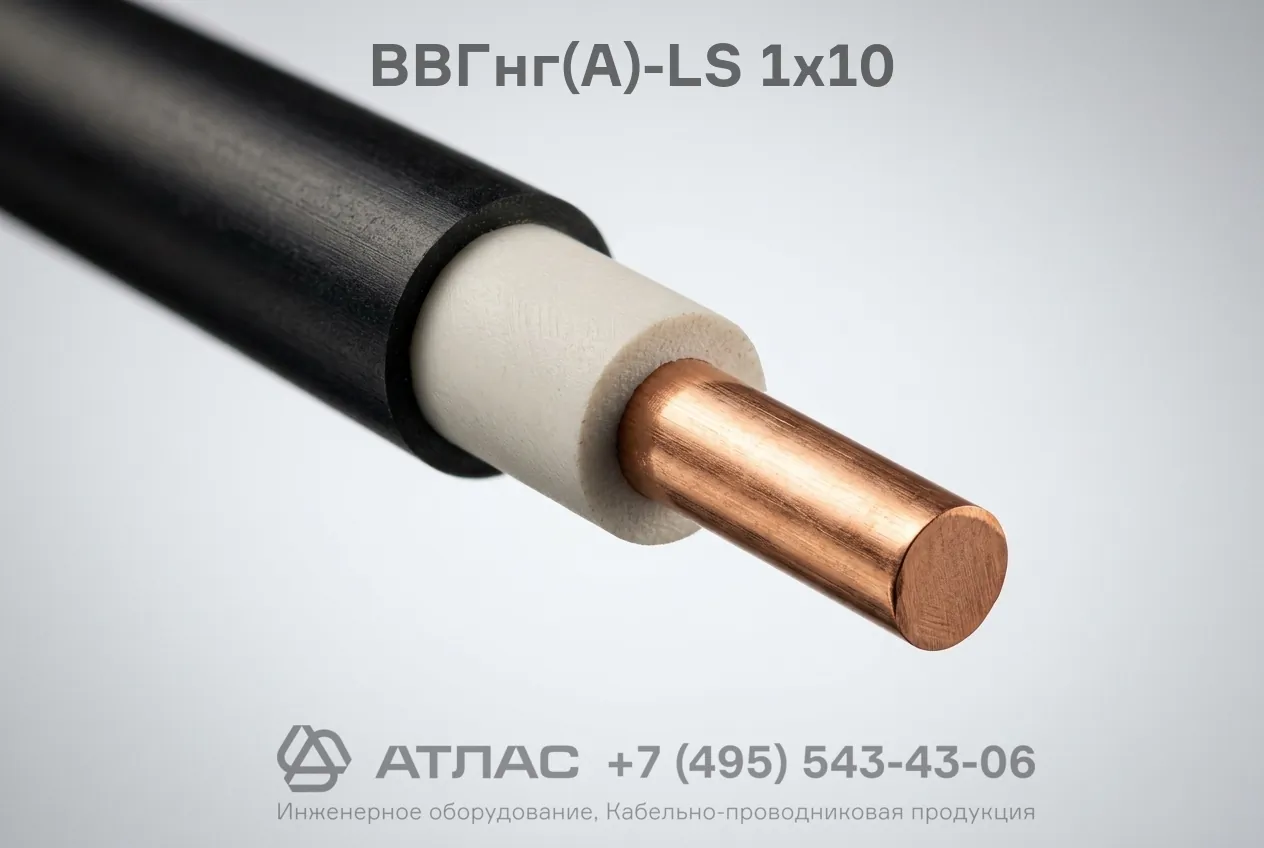

Конструкция кабеля

1. Токопроводящая жила — однопроволочная круглая медная жила 1 класса гибкости сечением 10 мм²;
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности, наложенный на жилу;
3. Внутренняя оболочка — слой из безгалогенной полимерной композиции или ПВХ пластиката пониженной пожароопасности для придания изделию круглой формы;
4. Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной пожароопасности с низким дымовыделением.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, кабельных эстакадах и производственных помещениях при отсутствии механических воздействий на кабель.
• Электромонтаж в жилых, административных и общественных зданиях с постоянным пребыванием людей, где регламентированы требования к пониженному дымо- и газовыделению.
• Прокладка линий в сухих, сырых и влажных помещениях, а также в кирпичных и бетонных стенах внутри специализированных каналов, коробов и труб.
