ВВГнг(А)-LS 1х4 кабель силовой медный одножильный на напряжение 0,66 кВ, не распространяющий горение
Кабель ВВГнг(А)-LS 1х4 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено одной медной токопроводящей жилой сечением 4 мм² и надежной изоляцией из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами данной марки являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение при тлении, а также высокая стойкость к воздействию климатических факторов при температуре от -50 °С до +50 °С.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, основные технические характеристики и рекомендованная область применения изделия.
Подробная расшифровка маркировки
Структура обозначения марки ВВГнг(А)-LS 1х4 указывает на конструктивные элементы и параметры пожарной безопасности кабеля:
- В — изоляция жилы изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
- В — наружная оболочка кабеля выполнена из поливинилхлоридного пластиката пониженной пожарной опасности.
- Г — отсутствие бронированного защитного покрова поверх наружной оболочки («голый»).
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А.
- LS — пониженное выделение дыма и газов при горении и тлении (Low Smoke).
- 1 — одна токопроводящая жила.
- 4 — номинальное сечение жилы 4 мм².

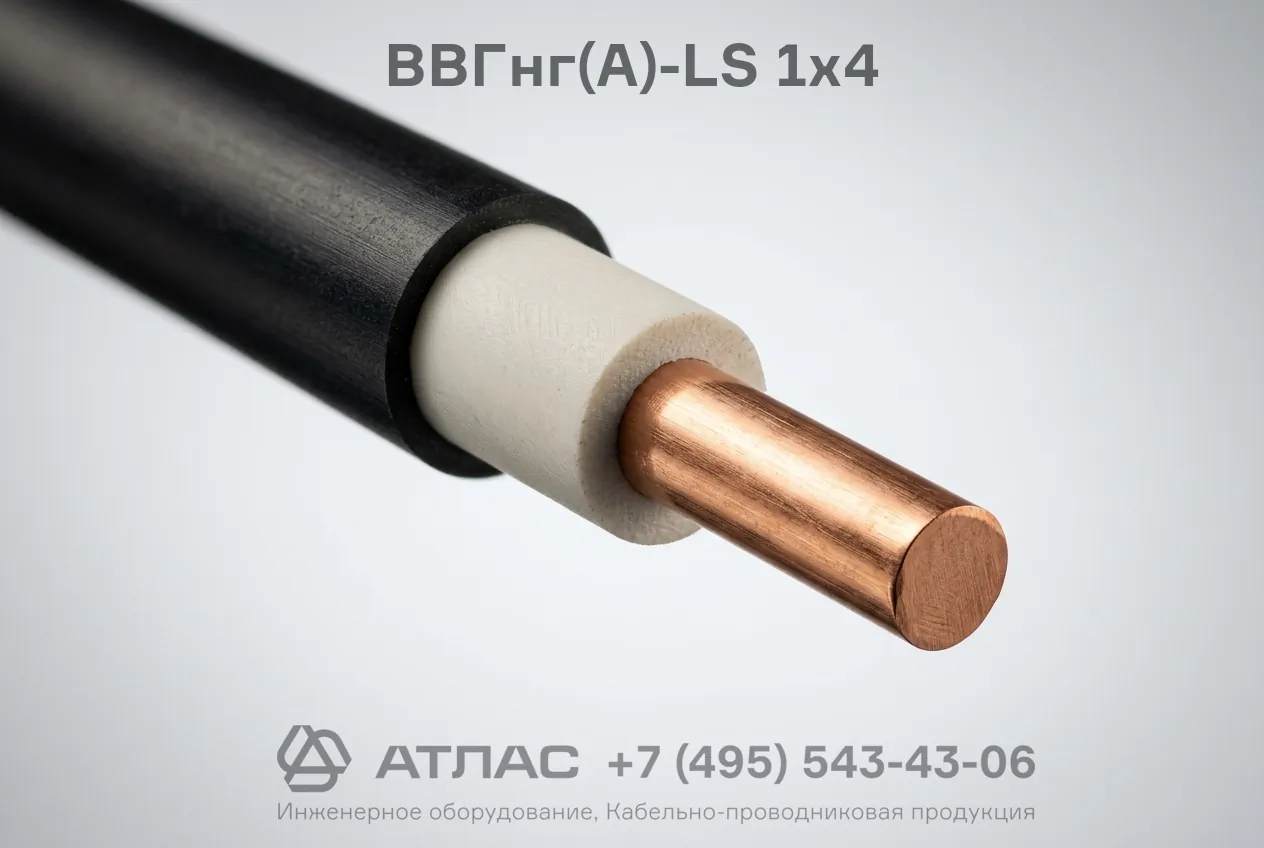

Конструкция кабеля
- Токопроводящая жила — медная однопроволочная жила круглого сечения 1 класса гибкости по ГОСТ 22483-2012.
- Изоляция — слой из поливинилхлоридного пластиката пониженной пожароопасности, обеспечивающий надежную электрическую изоляцию.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката с низким дымо- и газовыделением, защищающий кабель от механических воздействий и влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °С до +50 °С |
| Температура прокладки без предварительного подогрева | не ниже -15 °С |
| Длительно допустимая температура нагрева жил | +70 °С |
| Предельная температура жилы при коротком замыкании | +160 °С |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (расчетный) | 6,6 мм |
| Масса кабеля (не более) | 79 кг/км |
| Показатель токсичности продуктов горения | пониженный |
| Срок службы | не менее 30 лет |
Область применения
- Одиночная и групповая прокладка силовых кабельных линий в кабельных сооружениях, туннелях, коллекторах и производственных помещениях.
- Монтаж электросетей в жилых, общественных, учебных и административных зданиях с повышенными требованиями к пожарной безопасности.
- Подключение стационарного электрооборудования, щитов распределения питания и технологических установок при напряжении до 0,66 кВ.
- Внутренняя стационарная прокладка в условиях отсутствия риска прямого механического повреждения кабеля.
