ВВГнг(А)-LS 1х70 кабель силовой медный с изоляцией и оболочкой пониженной пожарной опасности 1 кВ

Кабель ВВГнг(А)-LS 1х70 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц. Изделие содержит одну медную токопроводящую жилу сечением 70 мм² и относится к классу пожарной безопасности, не распространяющему горение при групповой прокладке по категории А, с пониженным дымо- и газовыделением при тлении и горении.

Ниже представлена подробная расшифровка маркировки, конструкция изделия, нормативные эксплуатационные параметры и область практического применения.

Подробная расшифровка маркировки

Структура условного обозначения кабельного изделия отражает конструктивные особенности и класс пожарной безопасности:

• В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие специального защитного покрова поверх оболочки (кабель голый, без брони);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 1 — количество токопроводящих жил;
• 70 — номинальное сечение токопроводящей жилы, мм².

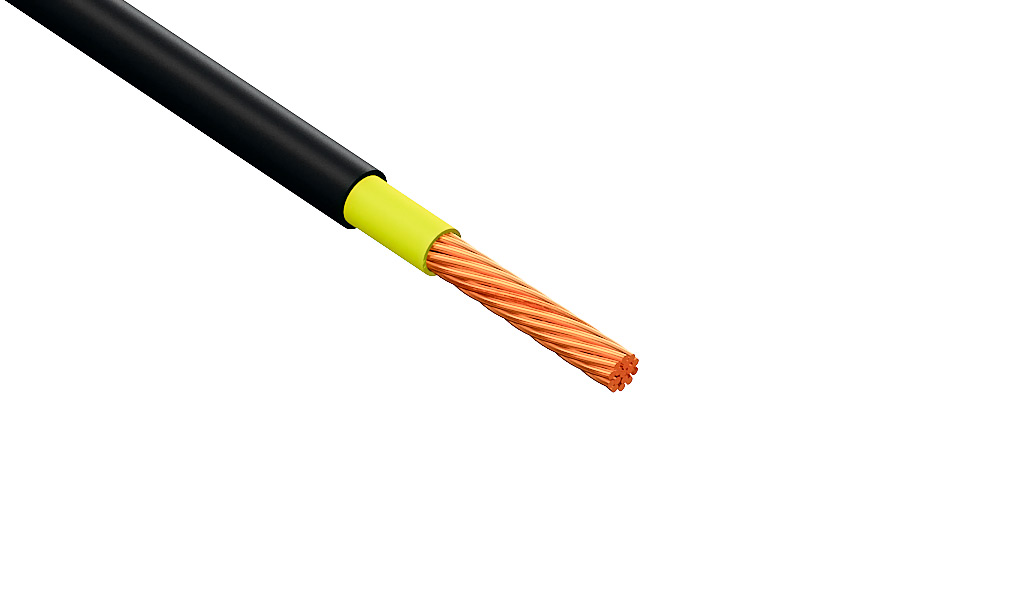

Конструкция кабеля

1. Токопроводящая жила — медная, многопроволочная (семипроволочная), круглой формы, соответствующая 1 или 2 классу по ГОСТ 22483.
2. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой.
3. Внутренняя экструдированная оболочка (поясная изоляция/заполнение) — полимерная композиция на поливинилхлоридной основе пониженной пожароопасности, придающая кабелю круглую форму.
4. Наружная оболочка — поливинилхлоридный пластикат пониженной горючести и пониженного дымогазовыделения.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных и общественных помещениях;
• Питание стационарных силовых электроприемников и щитов распределения электрической энергии;
• Монтаж внутри сухих, сырых и влажных производственных помещений, а также на специальных кабельных эстакадах и в галереях;
• Объекты с повышенными требованиями к пожарной безопасности при необходимости сохранения оптической проницаемости среды при задымлении;
• Прокладка в закрытых строительных конструкциях без прямого воздействия грунтовых вод и механических нагрузок (ввиду отсутствия брони).
