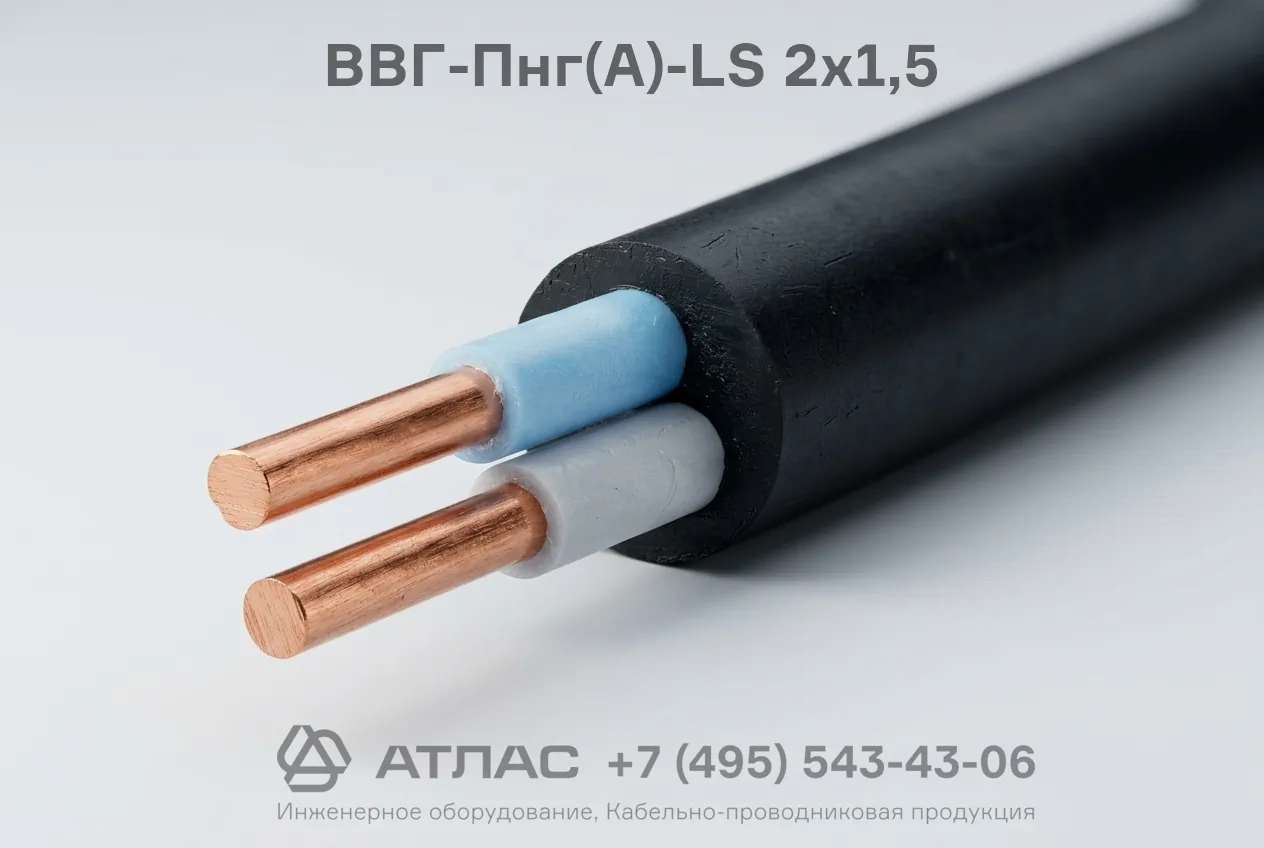

ВВГ-Пнг(А)-LS 2х1,5 силовой медный двухжильный плоский кабель пониженной пожарной опасности 0,66 кВ

Кабель ВВГ-Пнг(А)-LS 2х1,5 силовой плоский представляет собой кабельное изделие с двумя медными жилами в индивидуальной изоляции и внешней защитной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель характеризуется устойчивостью к распространению горения при групповой прокладке по категории А, пониженным уровнем дымо- и газовыделения при тлении или горении, а также компактной плоской формой, облегчающей монтаж в стесненных условиях и под штукатурку.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, основные технические характеристики и типовые области применения кабеля.

Подробная расшифровка маркировки

Маркировка ВВГ-Пнг(А)-LS 2х1,5 расшифровывается следующим образом:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
• В — внешняя защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
• Г — «голый», отсутствие наружных защитных бронированных покровов
• П — плоское исполнение, изолированные жилы расположены параллельно в одной плоскости
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении
• 2 — две токопроводящие жилы
• 1,5 — номинальное сечение каждой жилы составляет 1,5 мм²

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, 1 класса гибкости по ГОСТ 22483
2. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой маркировкой жил
3. Расположение жил — изолированные жилы уложены параллельно в одной плоскости
4. Внутренняя и внешняя оболочка — поливинилхлоридный пластикат пониженной пожарной опасности, наложенный поверх параллельно уложенных жил с заполнением промежутков

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц
• Групповая прокладка кабельных линий в кабельных сооружениях, производственных и общественных помещениях
• Монтаж систем освещения и силовых розеточных групп в жилых, административных и коммерческих зданиях
• Прокладка в строительных конструкциях, штробах, кабельных каналах, коробах и гофрированных трубах
