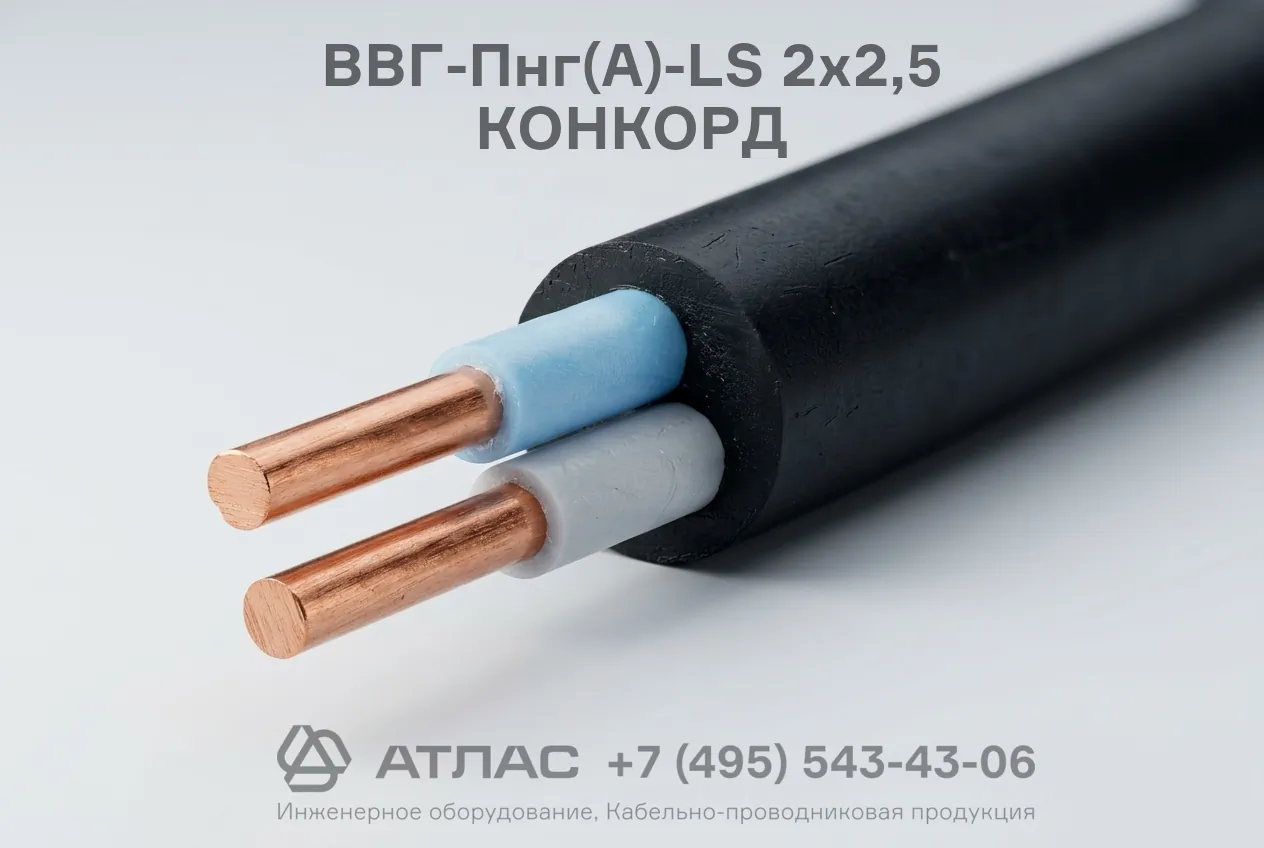

ВВГ-Пнг(А)-LS 2х2,5 КОНКОРД кабель силовой медный плоский на напряжение 0,66 кВ производства ООО «Конкорд»
91.14 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
105
Температура монтажа °C
:
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель силовой ВВГ-Пнг(А)-LS 2х2,5 КОНКОРД с медными жилами предназначен для передачи и распределения электроэнергии в стационарных сетях на номинальное напряжение 0,66 кВ. Кабель имеет плоскую форму, не распространяет горение по категории А и обладает пониженным дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
105
Температура монтажа °C
от -15 до +50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
9,7
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
нг(А)
Кабель ВВГ-Пнг(А)-LS 2х2,5 КОНКОРД силовой представляет собой кабельное изделие с медными токопроводящими жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Продукция характеризуется плоским исполнением, пониженным дымо- и газовыделением при тлении, а также нераспространением горения при групповой прокладке по категории А.
Ниже представлена подробная расшифровка маркировки, конструктивное устройство и эксплуатационные характеристики кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГ-Пнг(А)-LS 2х2,5 КОНКОРД содержит следующие сведения:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие защитных бронированных покровов;
- П — плоское конструктивное исполнение, при котором изолированные жилы расположены параллельно в одной плоскости;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 2 — две токопроводящие жилы;
- 2,5 — номинальное сечение каждой токопроводящей жилы составляет 2,5 мм²;
- КОНКОРД — обозначение предприятия-изготовителя (ООО «Конкорд»).
Конструкция кабеля
- Две медные однопроволочные круглые токопроводящие жилы номинальным сечением 2,5 мм²;
- Изоляция токопроводящих жил из ПВХ пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой;
- Параллельное расположение изолированных жил в одной плоскости;
- Наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности, наложенная на параллельно уложенные изолированные жилы с заполнением промежутков между ними.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Допустимый радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Наружный справочный размер | 9,7 мм |
| Расчетный вес кабеля | не более 105 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц;
- Групповая прокладка кабельных линий в кабельных сооружениях, производственных и жилых помещениях;
- Монтаж электропроводок осветительных и розеточных сетей внутри зданий с повышенными требованиями к пожарной безопасности.
