ВВГнг(А)-LS 3х1,5 силовой медный трехжильный кабель на напряжение 0,66 кВ с пониженным дымовыделением

Кабель силовой ВВГнг(А)-LS 3х1,5 — это кабельное изделие с медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется нераспространением горения при групповой прокладке по категории А и пониженным выделением дыма и коррозионно-активных газов при горении и тлении.

Ниже представлена подробная расшифровка маркировки, конструктивные элементы изделия, нормативные эксплуатационные характеристики и типовые области применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 3х1,5 содержит исчерпывающую информацию о материалах, защитных слоях и размерности изделия:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожароопасности;
• В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• Г — отсутствие защитного бронированного покрова (кабель «голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — пониженное дымо- и газовыделение (Low Smoke) при тлении и горении;
• 3 — количество токопроводящих жил;
• 1,5 — номинальное сечение токопроводящей жилы, мм².

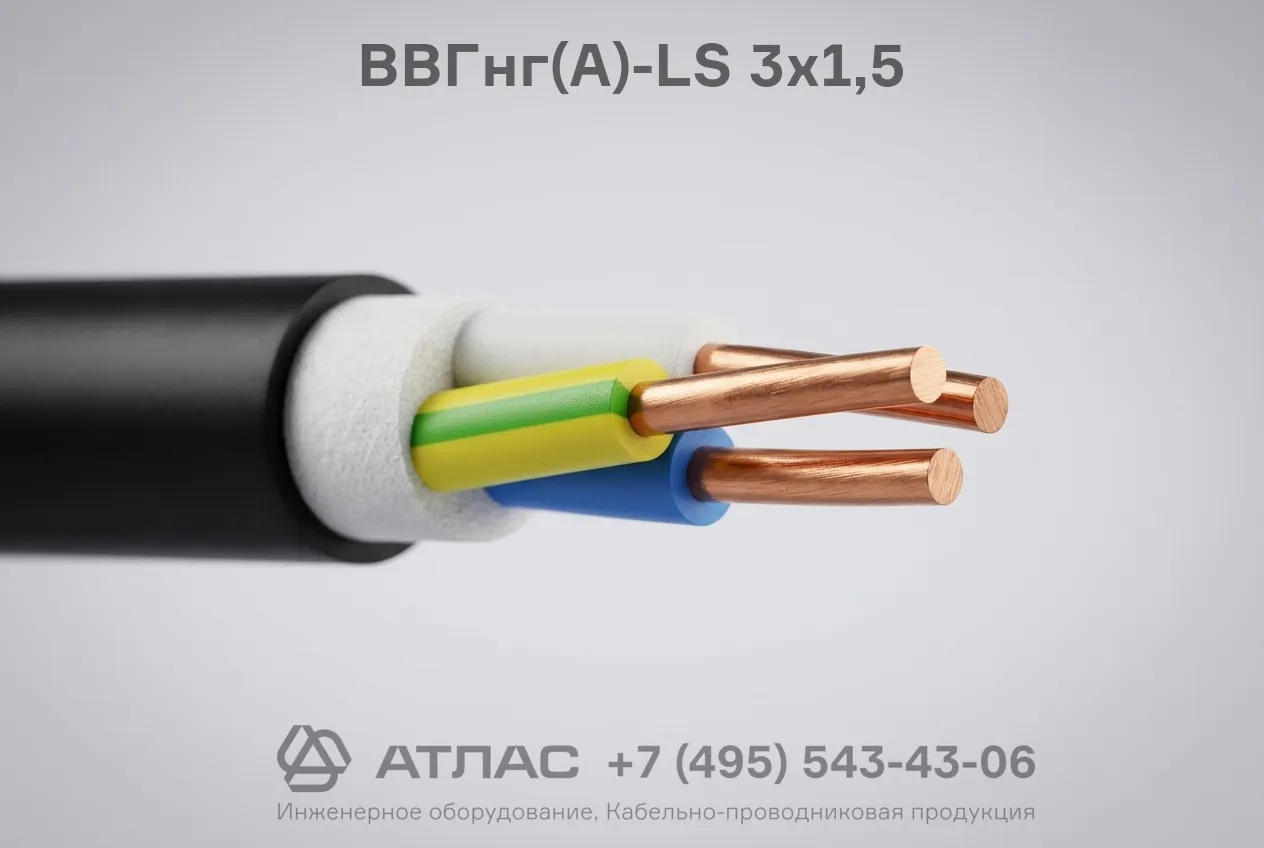

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, соответствующие 1 классу гибкости по ГОСТ 22483.
2. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности, изолированные жилы имеют цветовую маркировку для идентификации фаз и нуля.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутренняя оболочка — экструдированный слой из поливинилхлоридного пластиката пониженной пожарной опасности, заполняющий промежутки между жилами.
5. Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.
• Групповая прокладка кабельных линий в кабельных сооружениях, производственных, офисных и жилых зданиях с повышенными требованиями к пожарной безопасности.
• Электропроводка в сухих и влажных помещениях, на специальных кабельных эстакадах, в блоках и на открытом воздухе при условии исключения механических повреждений.
• Оснащение цепей питания и освещения на объектах, где при возгорании требуется минимизировать образование дыма для безопасной эвакуации людей.
