ВВГнг(А)-LS 3х1,5 КОНКОРД силовой медный кабель 0,66 кВ с пониженным дымо- и газовыделением

Кабель ВВГнг(А)-LS 3х1,5 КОНКОРД силовой — это трехжильный кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие характеризуется пониженной пожарной опасностью: не распространяет горение при групповой прокладке по категории А и выделяет сниженное количество дыма и токсичных газов при тлении или горении, обеспечивая безопасность людей на объектах с повышенными требованиями к пожаробезопасности.

Ниже представлена расшифровка маркировки, конструктивное исполнение, технические параметры и типовые области применения кабеля.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение кабеля содержит исчерпывающую информацию о его конструкции и пожарно-технических характеристиках:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие специального защитного покрова (кабель «голый», без защитной брони);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное дымо- и газовыделение в условиях вынужденного горения и тления;
• 3 — количество медных токопроводящих жил в кабеле;
• 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²);
• КОНКОРД — предприятие-изготовитель кабельного изделия (ООО «Конкорд»).

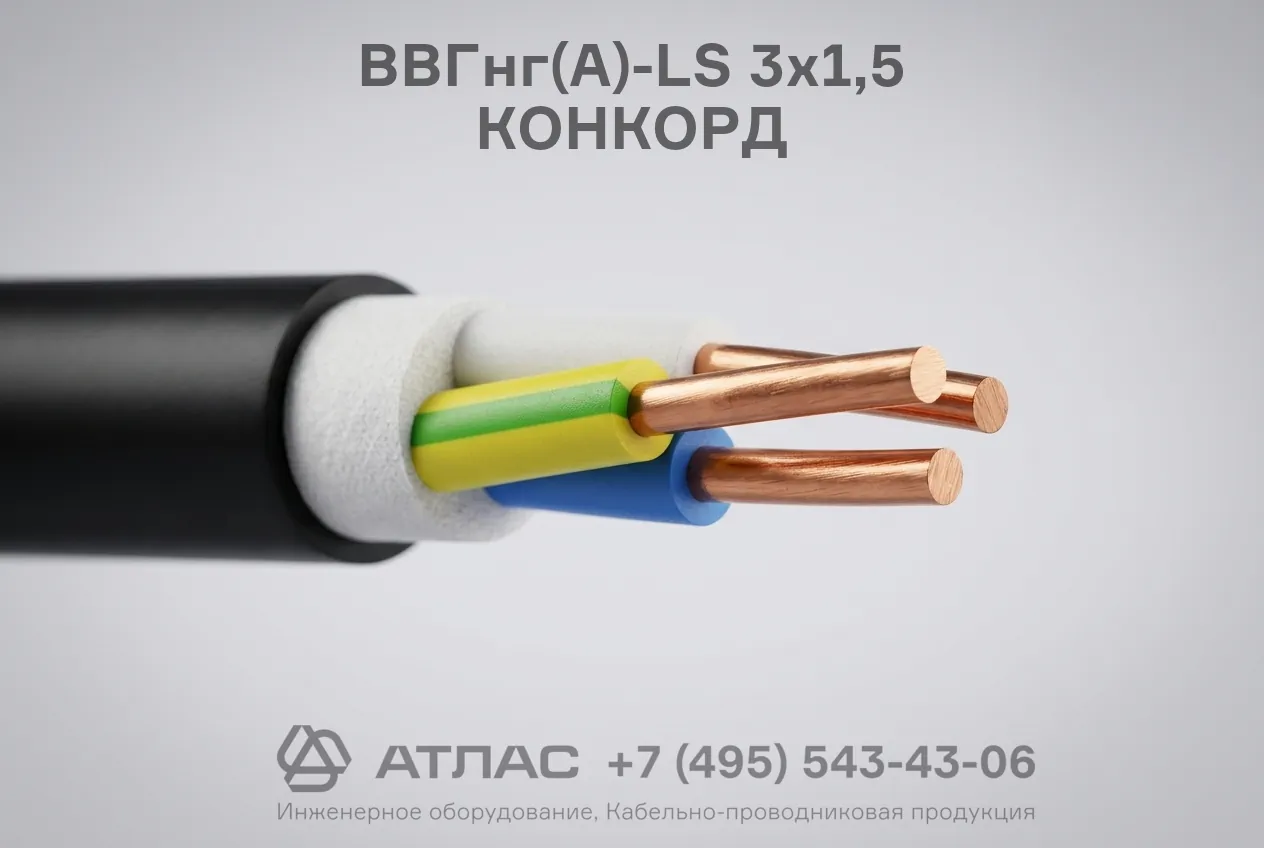

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные (класс гибкости 1 по ГОСТ 22483).
2. Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности с отличительной цветовой маркировкой.
3. Скрутка сердечника — изолированные жилы скручены в концентрический сердечник.
4. Внутреннее заполнение — заполнитель междужильного пространства из полимерной композиции пониженной пожарной опасности, придающий кабелю круглую форму в сечении.
5. Наружная оболочка — сплошной защитный слой из ПВХ-пластиката пониженной пожароопасности, плотно прилегающий к заполнению и обеспечивающий легкую разделку кабеля без повреждения изоляции жил.

Основные технические характеристики

Область применения

• Одиночная и групповая прокладка в кабельных сооружениях, производственных и складских помещениях, на кабельных эстакадах.
• Монтаж осветительных и силовых электросетей в жилых комплексах, офисных центрах, гостиницах и административных зданиях.
• Электропроводка в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных и бетонных конструкций (за исключением прямого бетонирования в сырой раствор).
• Объекты с повышенными требованиями к пожарной безопасности, где важно исключить сильное задымление путей эвакуации при пожаре.
