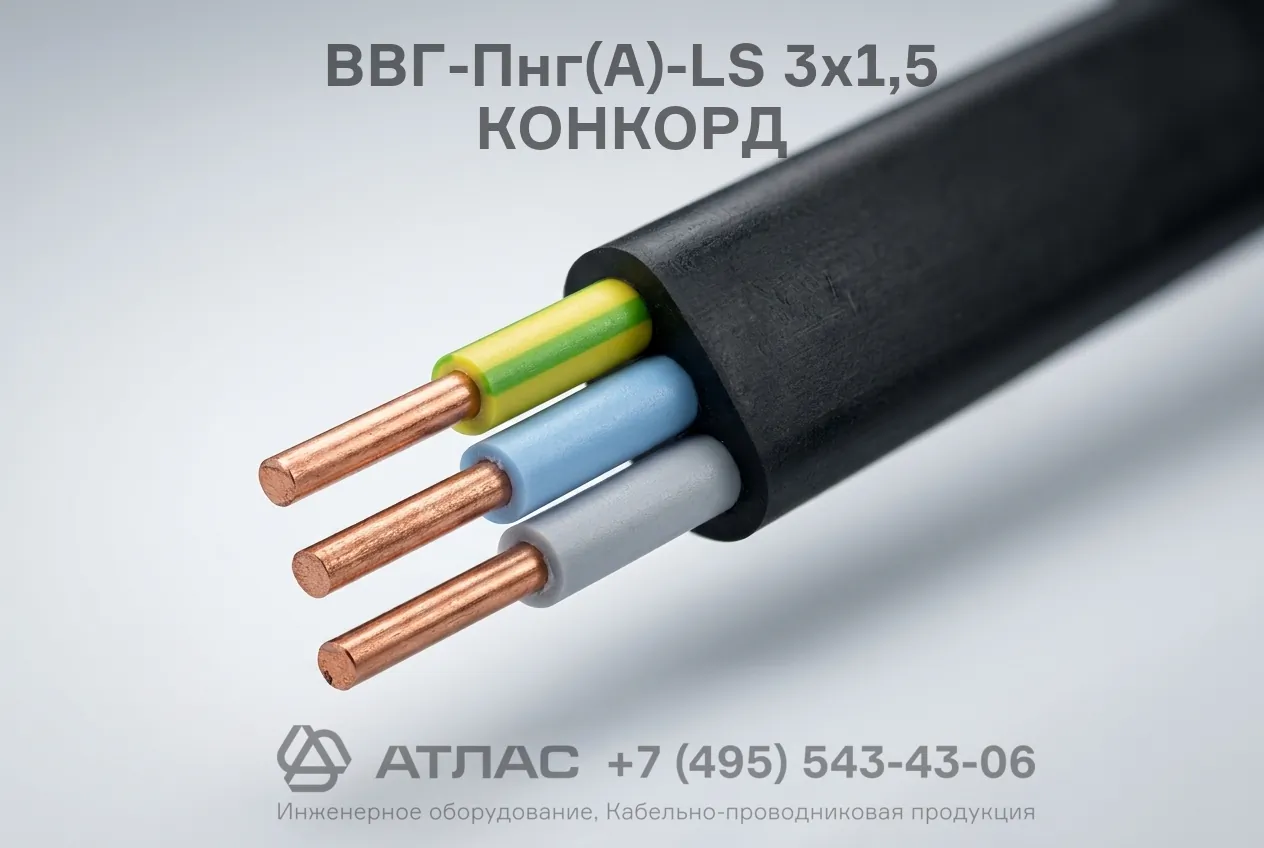

ВВГ-Пнг(А)-LS 3х1,5 КОНКОРД кабель силовой медный трехжильный плоский 0,66 кВ не распространяющий горение
87.07 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
114
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГ-Пнг(А)-LS 3х1,5 КОНКОРД силовой плоский предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение до 0,66 кВ. Отличается пониженным дымовыделением и пожаробезопасностью категории А.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
114
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Медь
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Наружный диаметр, мм
9,4
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
A
Кабель ВВГ-Пнг(А)-LS 3х1,5 КОНКОРД силовой — это кабельное изделие с медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Продукция характеризуется групповой нераспространяемостью горения по категории А, пониженным выделением дыма и коррозионно-активных газов при тлении, а также удобной плоской формой для монтажа в стесненных условиях.
Ниже приведена подробная расшифровка маркировки, конструкция кабеля, его технические характеристики и область применения.
Подробная расшифровка маркировки
Обозначение марки ВВГ-Пнг(А)-LS 3х1,5 КОНКОРД содержит следующие конструктивные и эксплуатационные сведения:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката
- В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката
- Г — «голый», отсутствие наружного защитного покрова (брони)
- П — плоское исполнение (токопроводящие жилы расположены в одной плоскости параллельно друг другу)
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
- LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении
- 3 — количество токопроводящих жил
- 1,5 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²)
- КОНКОРД — предприятие-изготовитель (ООО «Конкорд»)
Конструкция кабеля
- Токопроводящие жилы — медные, однопроволочные, круглой формы, первого класса гибкости
- Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой маркировкой жил
- Расположение жил — три изолированные жилы уложены параллельно в одной плоскости
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с низким газо- и дымовыделением
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ |
| Диапазон температур при эксплуатации | от -50 °С до +50 °С |
| Относительная влажность воздуха при температуре до +35 °С | до 98% |
| Температура окружающей среды при прокладке без предварительного подогрева | не ниже -15 °С |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °С |
| Предельно допустимая температура жил при токах короткого замыкания | +160 °С |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров (меньшей стороны) |
| Расчетный наружный размер (ориентировочно) | 9,4 мм |
| Расчетная масса 1 км кабеля (ориентировочно) | 114 кг |
| Дымообразование при горении и тлении | снижение светопроницаемости не более чем на 50% |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц
- Прокладка в кабельных сооружениях, производственных помещениях, жилых и общественных зданиях с учетом требований к пожарной безопасности
- Групповая прокладка кабельных линий в кабельных эстакадах, галереях, лотках и коробах
- Применение на объектах с повышенными требованиями к плотности задымления при возможном пожаре
- Монтаж скрытой и открытой электропроводки в штробах, под штукатурку и в гипсокартонных перегородках благодаря плоской форме
