ВВГнг(А)-LS 3х10 силовой медный трехжильный кабель на 0.66 кВ с изоляцией и оболочкой из ПВХ

Кабель ВВГнг(А)-LS 3х10 силовой — это трехжильный медный кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется пониженной пожарной опасностью: изоляция и наружная оболочка выполнены из ПВХ-пластиката пониженной горючести с низким уровнем дымо- и газовыделения при горении или тлении, а категория пожарной безопасности (А) подтверждает нераспространение горения при групповой прокладке кабельных линий.

Ниже представлена детальная техническая расшифровка маркировки изделия, описание его послойной конструкции, эксплуатационные параметры и регламентированные области применения.

Подробная расшифровка маркировки

Каждое буквенное и цифровое обозначение в наименовании ВВГнг(А)-LS 3х10 строго определяет конструктивные особенности и класс пожарной безопасности:

• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного пластиката пониженной пожароопасности.
• В — внешняя защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожароопасности.
• Г — «голый», отсутствие наружного защитного покрова поверх оболочки (без стальной брони).
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А.
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении.
• 3 — количество медных токопроводящих жил.
• 10 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

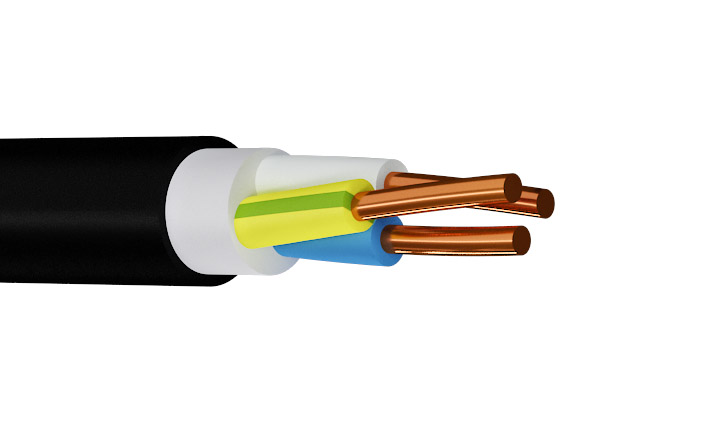

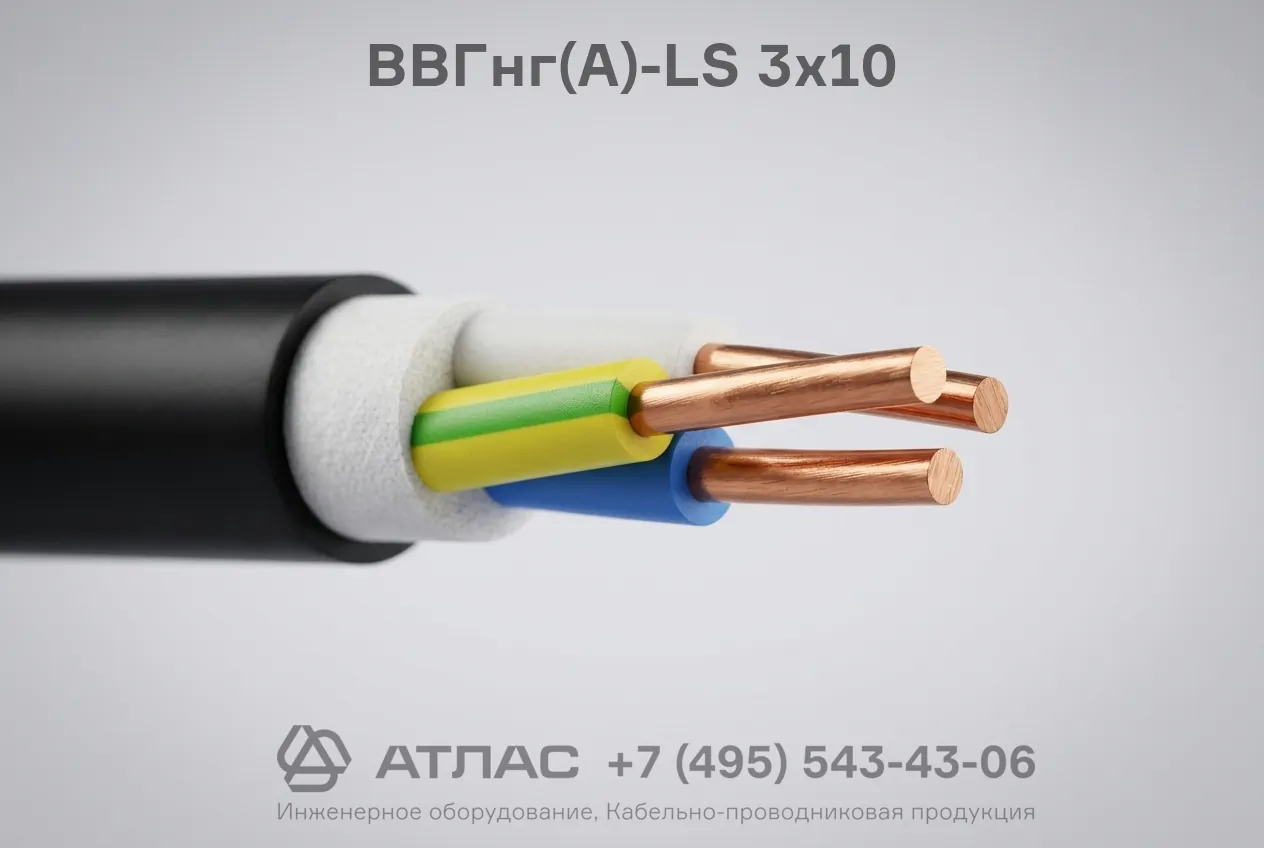

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, соответствующие классу 1 по ГОСТ 22483-2012.
2. Изоляция — из поливинилхлоридного пластиката пониженной пожароопасности с индивидуальной цветовой расцветкой жил.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение — полимерная композиция на основе полиолефинов пониженной пожароопасности, заполняющая междужильное пространство и придающая кабелю круглую форму.
5. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности с пониженным дымо- и газовыделением.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.
• Одиночная и групповая прокладка в кабельных сооружениях, производственных помещениях, кабельных эстакадах и коллекторах.
• Электромонтажные работы в жилых, административных, офисных и общественных зданиях с высокими требованиями к пожарной безопасности.
• Использование на объектах с массовым пребыванием людей благодаря пониженному дымогазовыделению оболочки.
• Прокладка в сухих и влажных помещениях, а также внутри строительных конструкций стен и перекрытий (без прямого бетонирования).
