ВВГнг(А)-LS 3х16 кабель силовой медный трехжильный на напряжение 0,66 кВ пониженной пожароопасности
Кабель ВВГнг(А)-LS 3х16 силовой — это трехжильный кабель с медными токопроводящими жилами сечением 16 мм², предназначенный для стационарной прокладки в сетях на номинальное переменное напряжение 0,66 кВ. Кабель не распространяет горение при групповой прокладке по категории А, отличается пониженным дымо- и газовыделением при тлении и горении, а также рассчитан на надежную эксплуатацию при температуре от -50 °C до +50 °C.
Ниже представлена расшифровка маркировки, конструктивные особенности, область применения и технические характеристики изделия.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LS 3х16 содержит сведения обо всех ключевых элементах конструкции и свойствах пожаробезопасности:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — «голый», отсутствие брони и наружных защитных покровов поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 3 — количество токопроводящих жил;
- 16 — номинальное сечение токопроводящей жилы, мм².
Конструкция кабеля
- Токопроводящие жилы — медные жилы круглой формы номинальным сечением 16 мм², однопроволочные (класс 1) или многопроволочные (класс 2) в соответствии с ГОСТ 22483-2012.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой расцветкой жил.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутреннее заполнение — выпрессованный заполнитель междужильного пространства из полимерной композиции пониженной пожарной опасности, придающий кабелю круглую форму.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Максимальная рабочая температура жилы | +70 °C |
| Предельная температура нагрева жил при коротком замыкании | +160 °C (до 4 секунд) |
| Минимальный радиус изгиба при монтаже | 7,5 наружных диаметров |
| Расчетный наружный диаметр | 16,8 мм |
| Справочная масса кабеля | 843 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Кабель предназначен для стационарной прокладки в распределительных и силовых сетях на номинальное напряжение 0,66 кВ. Допускается эксплуатация в следующих условиях и на объектах:
- кабельные эстакады, туннели, каналы и коллекторы промышленных предприятий;
- жилые, офисные, общественные и административные здания с высокими требованиями к пожарной безопасности;
- сухие, сырые и влажные производственные помещения;
- трассы с групповой прокладкой кабельных линий внутри зданий и сооружений.

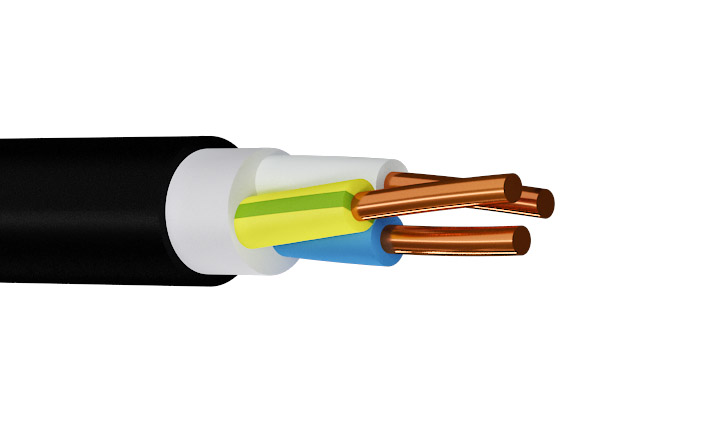

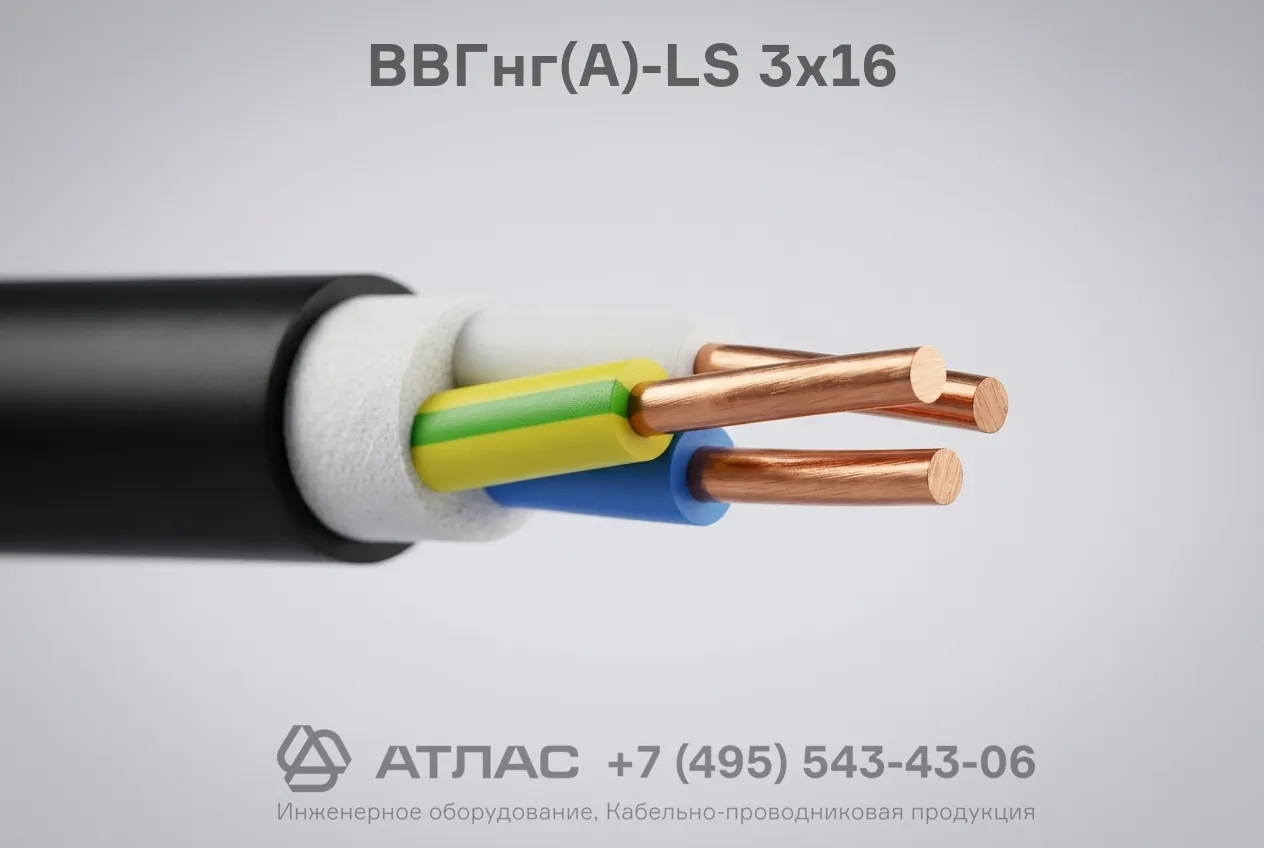

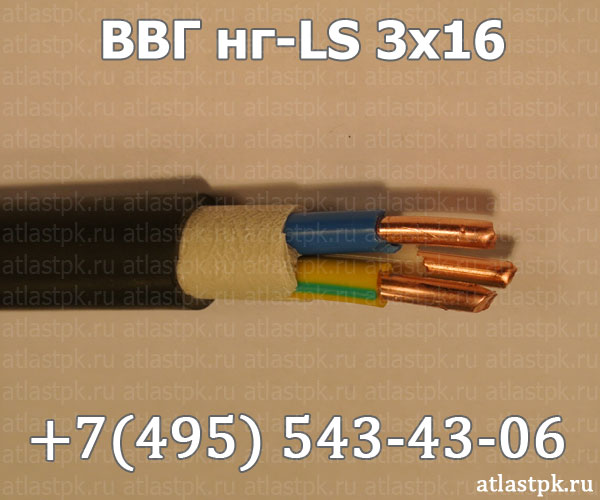

Фотогалерея
