ВВГнг(А)-LS 3х2,5 кабель силовой трехжильный медный с изоляцией и оболочкой из ПВХ пониженной пожароопасности 0,66 кВ

Кабель ВВГнг(А)-LS 3х2,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц. Изделие изготавливается с медными токопроводящими жилами и относится к классу кабелей пониженной пожарной опасности. Основными эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение при тлении и горении, а также надежная работа в диапазоне температур окружающей среды от -50 °C до +50 °C.

Ниже представлена подробная расшифровка маркировки, послойная конструкция, нормативные технические параметры и область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 3х2,5 расшифровывается следующим образом:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• Г — «голый», отсутствие наружного бронированного покрова поверх оболочки
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении
• 3 — три изолированные медные токопроводящие жилы
• 2,5 — номинальное сечение каждой жилы составляет 2,5 мм²

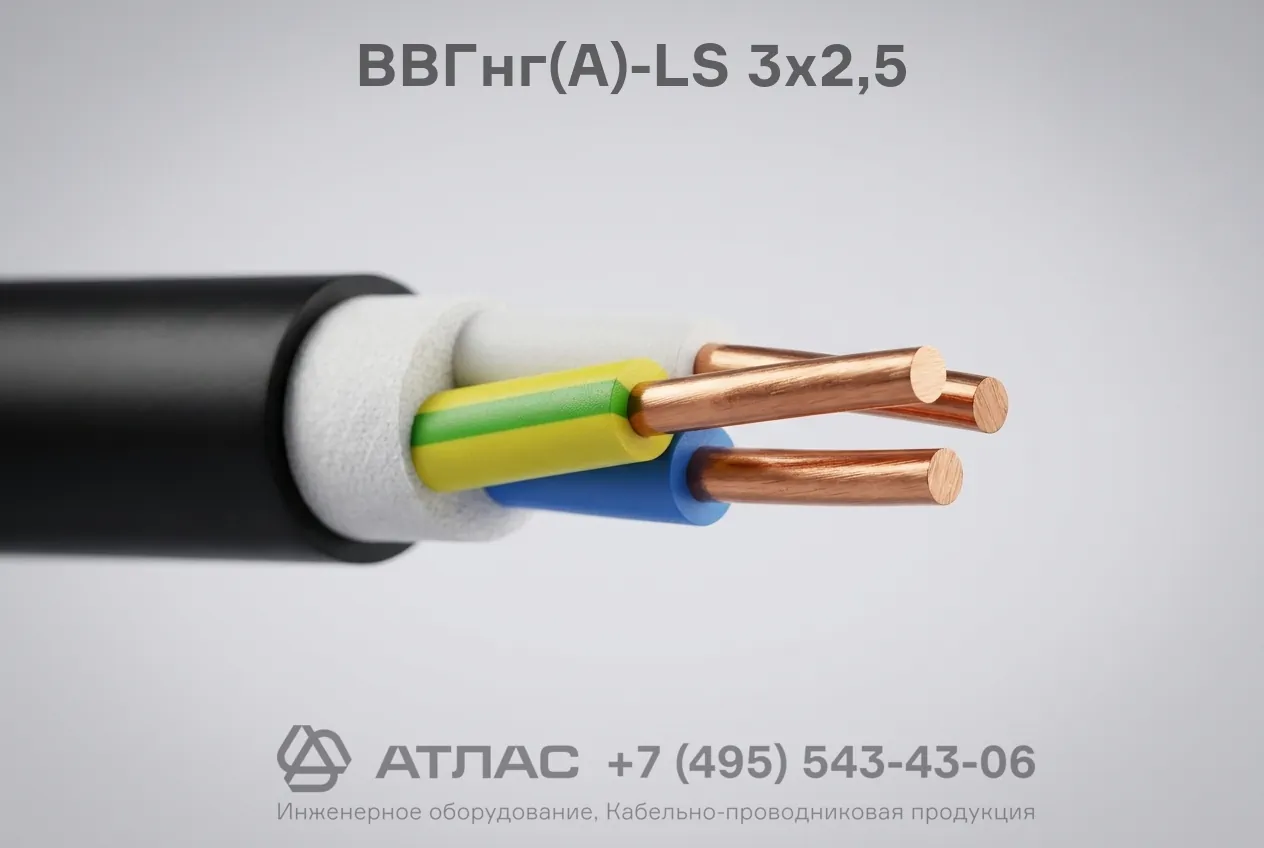

Конструкция кабеля

1. Токопроводящая жила — круглая медная однопроволочная жила 1 класса по ГОСТ 22483 сечением 2,5 мм².
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального корделя или без него.
4. Внутренняя оболочка — слой из ПВХ композиции пониженной пожарной опасности, заполняющий промежутки между изолированными жилами и придающий изделию круглую форму.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной пожароопасности с нормированным дымогазовыделением.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, лотках, коробах и кабельных эстакадах.
• Электропроводка в жилых, общественных, офисных и коммерческих зданиях с повышенными требованиями к пожарной безопасности.
• Питание распределительных щитов, групповых розеточных сетей и стационарного осветительного оборудования.
• Прокладка во внутренних электроустановках, а также в сухих и влажных производственных помещениях.
