ВВГнг(А)-LS 3х2,5 КОНКОРД силовой трехжильный медный кабель с пониженным дымовыделением на 0,66 кВ

Кабель силовой ВВГнг(А)-LS 3х2,5 КОНКОРД — это трехжильный силовой кабель с медными токопроводящими жилами сечением 2,5 мм², изоляцией и наружной защитной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках на переменное напряжение 0,66 кВ. Кабель характеризуется пониженным дымо- и газовыделением при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Структура маркировки ВВГнг(А)-LS 3х2,5 КОНКОРД расшифровывается следующим образом:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — отсутствие наружного защитного покрова (брони), кабель «голый»;
• нг(А) — не распространяет горение при групповой прокладке по категории А пожарной безопасности;
• LS — Low Smoke, пониженное дымовыделение и газовыделение при горении и тлении;
• 3 — количество изолированных токопроводящих жил;
• 2,5 — номинальное сечение токопроводящих жил в квадратных миллиметрах (мм²);
• КОНКОРД — обозначение предприятия-изготовителя (ООО «Конкорд»).

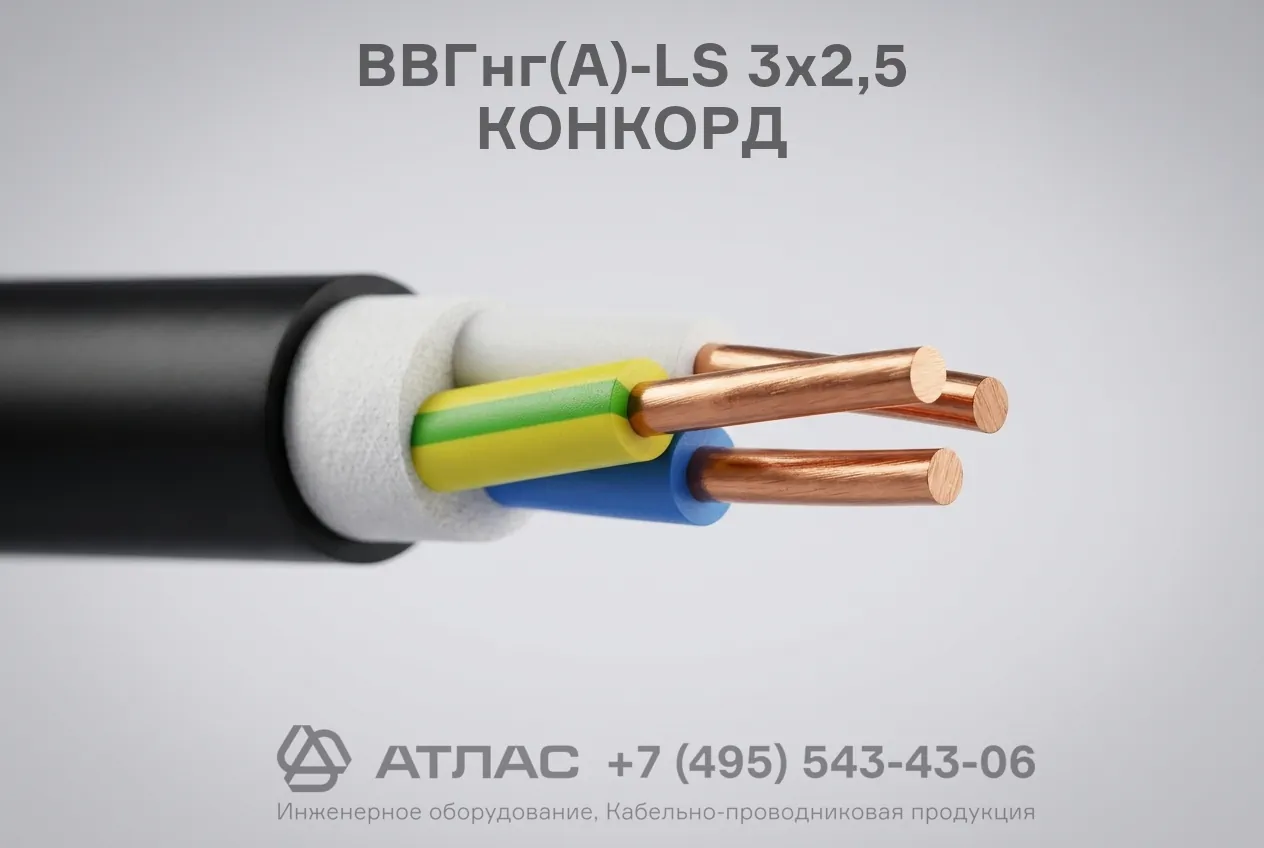

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, соответствуют 1 классу гибкости по ГОСТ 22483-2012.
2. Изоляция жил — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение — полимерная композиция на полиолефиновой основе, придающая кабелю круглую форму и заполняющая междужильное пространство.
5. Наружная оболочка — защитный покров из поливинилхлоридной композиции пониженной пожарной опасности, наложенный поверх заполнения с возможностью легкого отделения при монтаже.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
• Групповая прокладка кабельных линий в кабельных сооружениях, производственных помещениях и внутренних электроустановках.
• Монтаж систем электроснабжения в жилых, общественных и административных зданиях с повышенными требованиями к пожарной безопасности.
• Прокладка в сухих и влажных помещениях, по стенам и в строительных конструкциях (без прямой заделки в сырой бетон).
• Организация силовых линий на объектах с массовым пребыванием людей благодаря пониженному дымо- и газовыделению.
