ВВГнг(А)-LS 3х4 трехжильный медный не распространяющий горение кабель силовой на напряжение 0.66 кВ

Кабель силовой ВВГнг(А)-LS 3х4 представляет собой трехжильный кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие характеризуется пониженной пожарной опасностью: оно не распространяет горение при групповой прокладке по категории А и отличается умеренным дымо- и газовыделением при тлении, что обеспечивает высокий уровень безопасности на гражданских и промышленных объектах.

Ниже представлена расшифровка маркировки, послойная структура кабеля, его базовые технические параметры и рекомендуемая область применения.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-LS 3х4 содержит исчерпывающие данные о конструкции и исполнении изделия:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожароопасности.
• В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности.
• Г — отсутствие защитного покрова (брони), кабель является гибким и «голым».
• нг — не распространяет горение при прокладке в пучках.
• (А) — категория пожарной безопасности А, подтверждающая нераспространение горения при объеме горючей массы до 7 л на метр трассы.
• LS — Low Smoke, пониженное выделение дыма и вредных газов при воздействии пламени.
• 3 — три токопроводящие жилы.
• 4 — номинальное сечение каждой жилы составляет 4 мм².

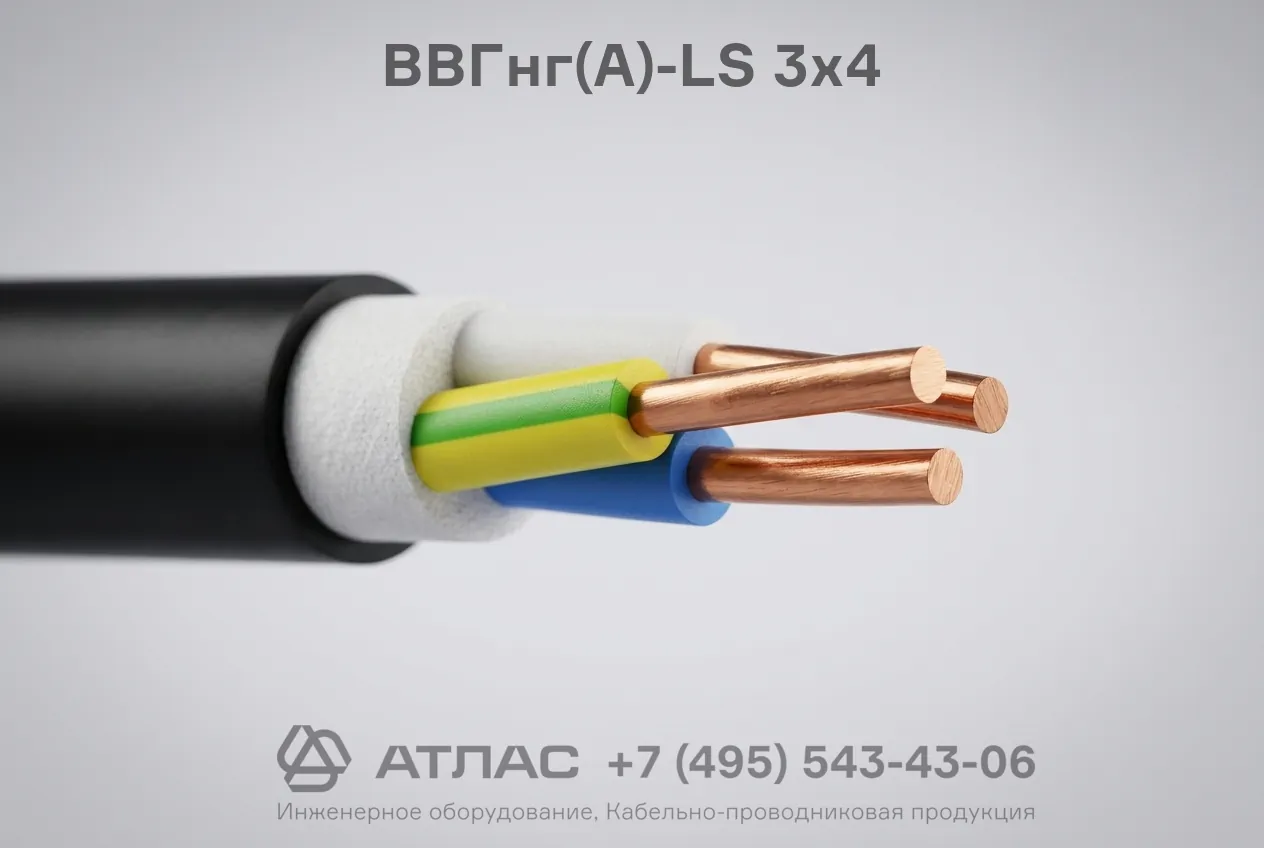

Конструкция кабеля

1. Токопроводящие жилы — медные однопроволочные круглые жилы сечением 4 мм², соответствующие первому классу гибкости по ГОСТ 22483-2012.
2. Изоляция — поливинилхлоридный пластикат с цветовой маркировкой для идентификации фаз и нулевых проводников.
3. Внутреннее заполнение — слой из поливинилхлоридной композиции, герметизирующий межжильное пространство и придающий кабелю круглую форму.
4. Внешняя оболочка — прочный защитный шланг из ПВХ пластиката с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Организация распределительных сетей и электропитания силового оборудования в зданиях жилого, административного и производственного назначения.
• Групповая стационарная прокладка в кабельных каналах, коробах, лотках, шахтах и технологических эстакадах.
• Электромонтаж в помещениях с высокими требованиями к пожарной безопасности при одновременном нахождении людей.
