ВВГ-Пнг(А)-LS 3х4 кабель силовой плоский медный с изоляцией и оболочкой из ПВХ пониженной пожароопасности

Кабель ВВГ-Пнг(А)-LS 3х4 силовой — это трехжильный медный кабель в плоском исполнении, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется пониженным дымо- и газовыделением при горении, не распространяет горение при групповой прокладке по категории А и рассчитано на длительную безаварийную эксплуатацию в широком диапазоне климатических условий.

Ниже представлена подробная расшифровка маркировки кабеля, его послойная конструкция, нормативные технические характеристики и рекомендованная область применения.

Подробная расшифровка маркировки

Обозначение марки ВВГ-Пнг(А)-LS 3х4 содержит исчерпывающую информацию о материалах, конструктивном исполнении и пожарной безопасности изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката с пониженным газо- и дымовыделением;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• П — плоское конструктивное исполнение (токопроводящие жилы расположены в одной плоскости параллельно друг другу);
• нг(А) — не распространяет горение при групповой прокладке в пучках по категории пожарной опасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов в условиях вынужденного горения и тления;
• 3 — количество медных токопроводящих жил;
• 4 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).

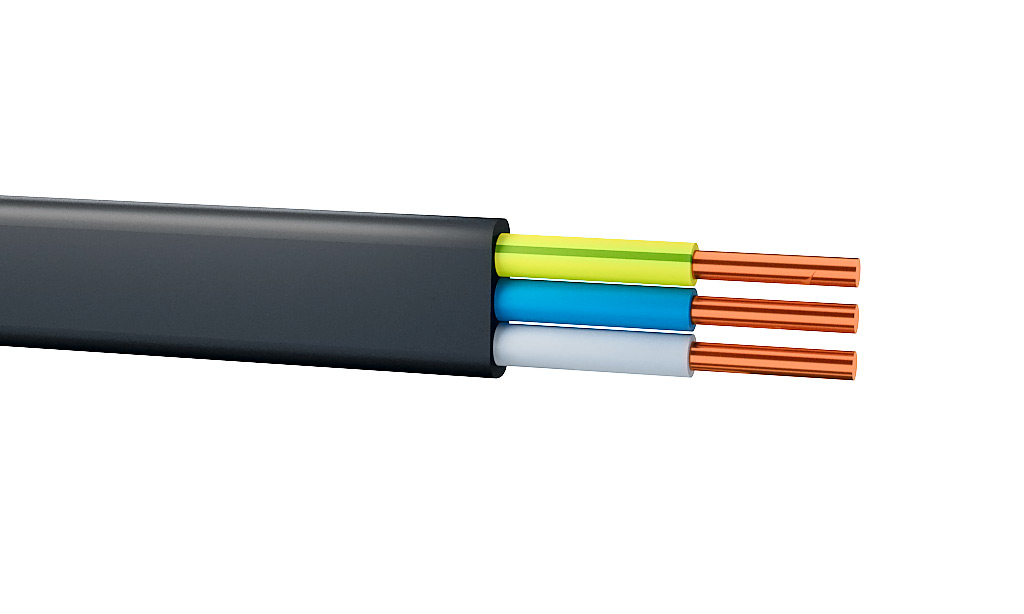

Конструкция кабеля

1. Токопроводящие жилы — медные, монолитные (однопроволочные), круглой формы, соответствующие 1 классу гибкости по ГОСТ 22483.
2. Изоляция жил — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой для однозначной идентификации фазных, нулевой и заземляющей жил.
3. Расположение жил — изолированные жилы уложены параллельно в одной плоскости без скрутки.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности с низким дымовыделением, наложенный поверх параллельно уложенных жил с заполнением промежутков между ними.

Основные технические характеристики

Область применения

• Стационарная прокладка электрических цепей освещения и силовых розеточных групп в жилых, офисных и административных зданиях;
• Монтаж кабельных линий внутри закрытых производственных помещений, распределительных щитов и кабельных сооружений;
• Групповая прокладка в кабельных лотках, коробах, каналах, пустотах строительных конструкций и под штукатуркой;
• Электромонтаж на объектах с высокими требованиями к пожарной безопасности и плотности людского потока благодаря исполнению с пониженным дымогазовыделением.
