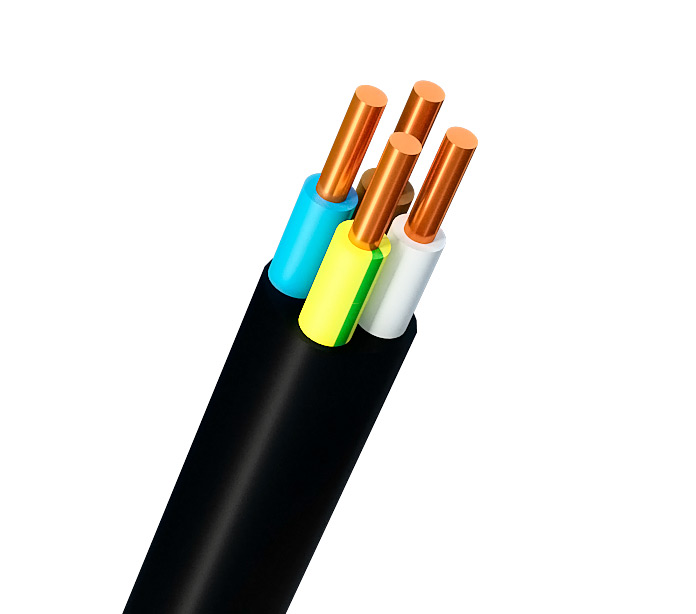

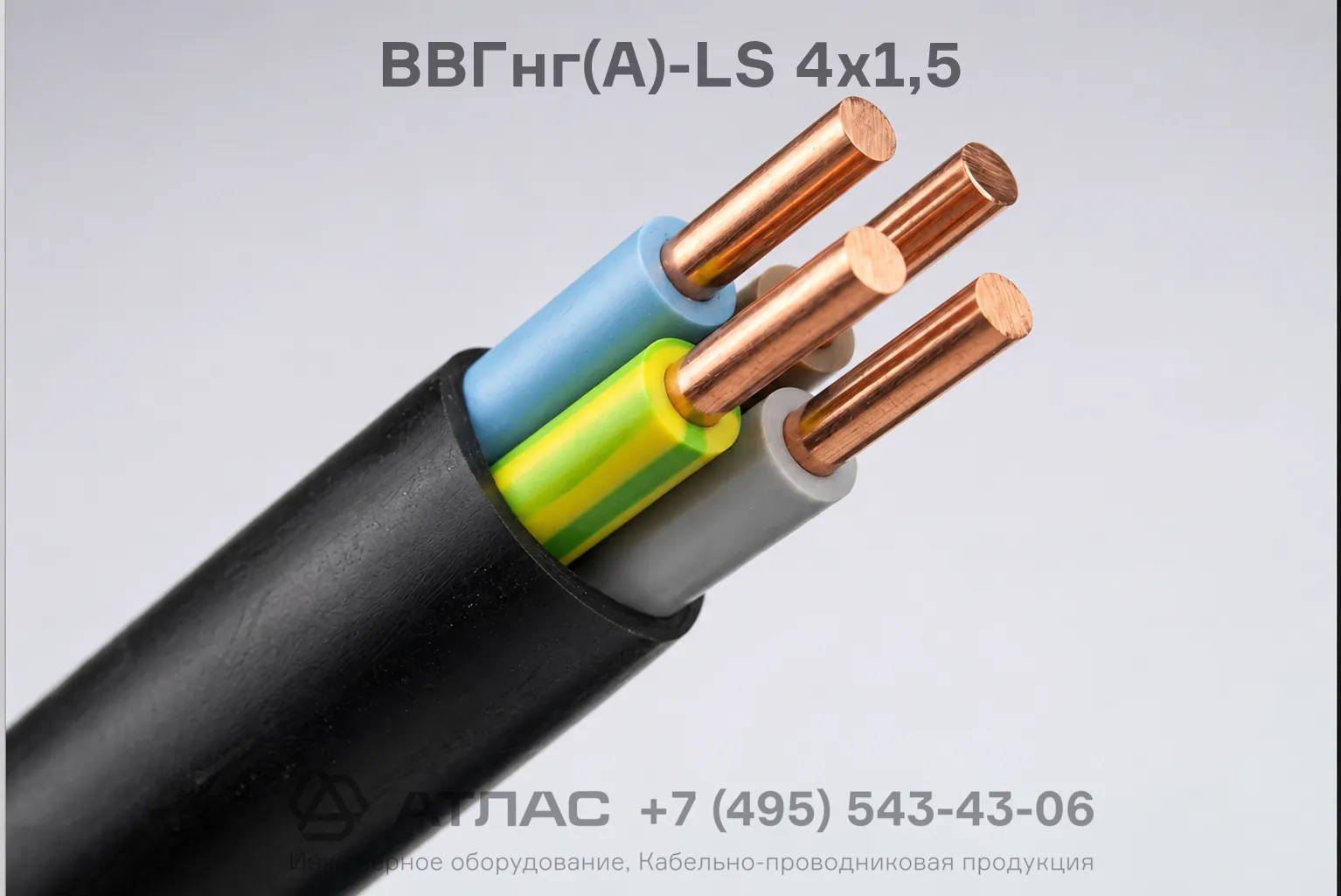

ВВГнг(А)-LS 4х1,5 четырехжильный медный 0,66 кВ с пониженным дымо- и газовыделением кабель силовой

Кабель ВВГнг(А)-LS 4х1,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц. Изделие изготовлено с четырьмя медными токопроводящими жилами сечением 1,5 мм² в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевые эксплуатационные преимущества кабеля — нераспространение горения при групповой прокладке по категории А и пониженное выделение дыма и коррозионно-активных газов при тлении или горении.

Ниже представлена подробная расшифровка маркировки, конструкция слоев, технические характеристики и область применения кабельного изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 4х1,5 содержит исчерпывающую информацию о структуре и свойствах изделия:

• В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ) пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• Г — отсутствие защитного бронированного покрова (кабель «голый», небронированный);
• нг — не распространяет горение при групповой прокладке кабельных линий;
• (А) — категория пожарной безопасности по ГОСТ 31565-2012, подтверждающая нераспространение горения при объеме горючей массы до 7 л/м;
• LS — Low Smoke, пониженное дымо- и газовыделение при воздействии открытого пламени или тлении;
• 4 — четыре токопроводящие медные жилы;
• 1,5 — номинальное сечение каждой жилы составляет 1,5 мм².

Конструкция кабеля

1. Токопроводящие жилы — четыре медные однопроволочные жилы круглой формы 1 класса гибкости по ГОСТ 22483.
2. Изоляция — индивидуальный слой из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением внутренних промежутков.
4. Внутренняя оболочка (заполнение) — полимерный слой пониженной пожароопасности, наложенный поверх скрученных жил для придания кабелю круглой формы и обеспечения герметичности.
5. Наружная оболочка — защитный шланг из поливинилхлоридной композиции с низким дымовыделением.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, лотках, коробах, кабельных каналах и эстакадах.
• Электромонтажные работы внутри сухих, влажных и сырых производственных, складских и административных помещений.
• Организация силовых цепей и распределительных сетей в зданиях с повышенными требованиями к пожарной безопасности благодаря сниженному уровню дымообразования.
• Стационарная открытая и скрытая проводка в строительных конструкциях без механических растягивающих нагрузок.
