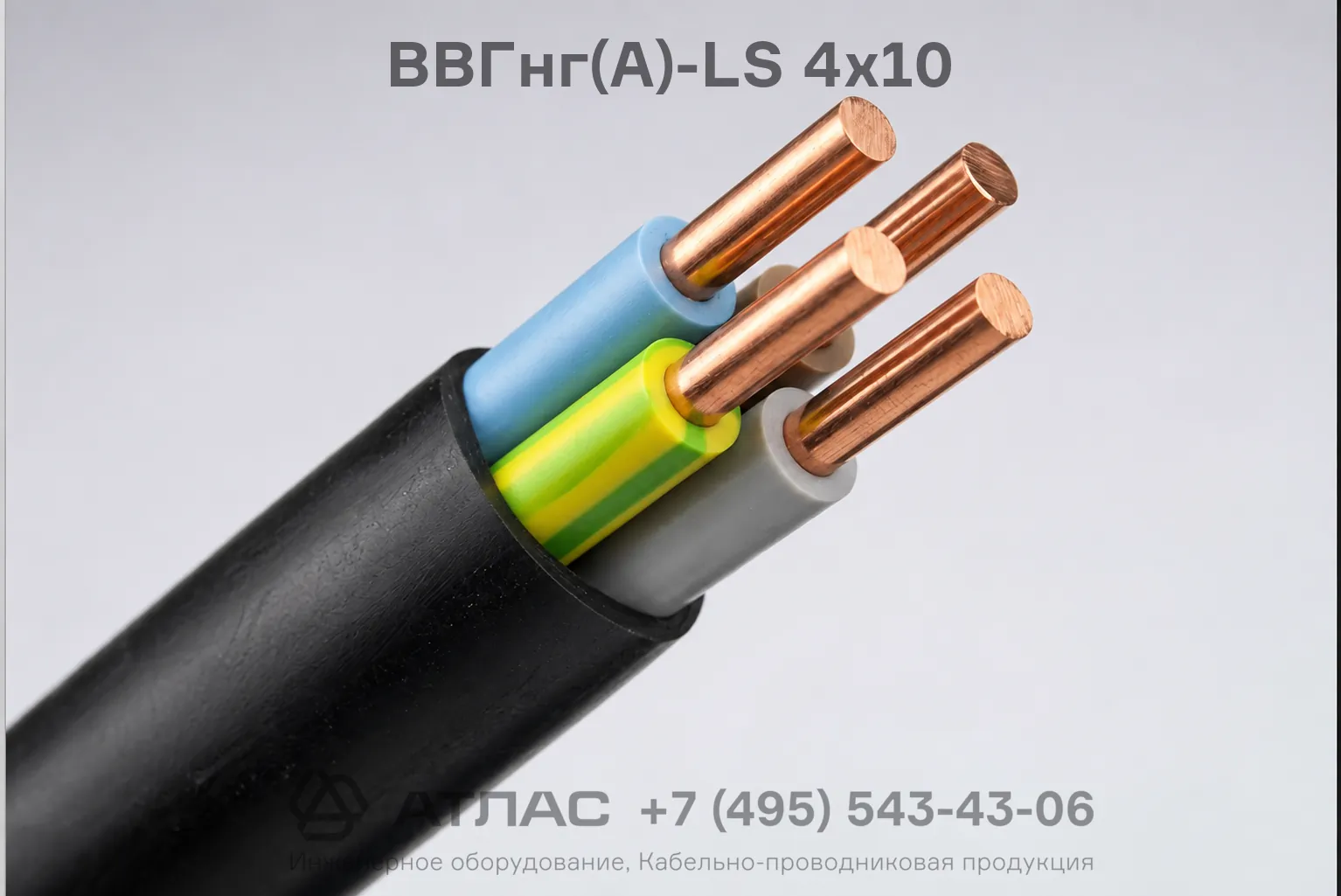

ВВГнг(А)-LS 4х10 кабель силовой медный с изоляцией и оболочкой из ПВХ пониженной пожароопасности
671.36 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
754
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-LS 4х10 силовой предназначен для передачи и распределения электроэнергии в стационарных установках. Изделие не распространяет горение по категории А и имеет пониженное дымовыделение.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
754
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат пониженной пожароопасности
Материал оболочки
ПВХ пластикат пониженной пожароопасности
Наружный диаметр, мм
16,3
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Пониженное дымогазовыделение
Да
Категория пожарной опасности
А
Кабель ВВГнг(А)-LS 4х10 силовой предназначен для передачи и распределения электрической энергии в стационарных установках. Изделие содержит четыре медные токопроводящие жилы сечением 10 мм² в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожароопасности. Кабель характеризуется устойчивостью к распространению горения при групповой прокладке по категории А и пониженным уровнем дымо- и газовыделения при тлении или горении.
Ниже приведена подробная расшифровка маркировки, особенности конструкции, основные технические параметры и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LS 4х10 расшифровывается следующим образом:
- В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожароопасности.
- В — наружная оболочка выполнена из поливинилхлоридного пластиката пониженной пожароопасности.
- Г — отсутствие защитных бронированных покровов (кабель «голый»).
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А.
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении.
- 4 — четыре токопроводящие жилы.
- 10 — номинальное сечение каждой токопроводящей жилы составляет 10 мм².
Конструкция кабеля
- Токопроводящие жилы — круглые медные однопроволочные проводники сечением 10 мм² (класс 1 по ГОСТ 22483).
- Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник.
- Внутреннее заполнение — полимерная композиция на полиолефиновой основе, заполняющая промежутки между жилами и придающая кабелю круглую форму.
- Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожароопасности, плотно прилегающий к заполнению.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Диапазон рабочих температур, °C | от -50 до +50 |
| Минимальная температура монтажа без подогрева, °C | -15 |
| Допустимый радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Относительная влажность воздуха (при +35 °C), % | до 98 |
| Наружный диаметр (справочный), мм | 16,3 |
| Расчетная масса (справочная), кг/км | 754 |
| Срок службы, лет | 30 |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на эстакадах.
- Использование в зданиях и сооружениях с повышенными требованиями к пожарной безопасности.
- Организация силовых распределительных и осветительных цепей на промышленных и гражданских объектах.
