ВВГнг(А)-LS 4х150 кабель силовой с 4 медными жилами сечением 150 мм2 на номинальное напряжение 1 кВ

Кабель ВВГнг(А)-LS 4х150 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами крупного сечения, предназначенное для стационарной прокладки в электрических сетях. Кабель характеризуется пониженным уровнем дымо- и газовыделения при тлении или горении, а также не распространяет горение при групповой прокладке по категории пожарной безопасности А.

Ниже приведена подробная расшифровка маркировки изделия, описание его конструкции, ключевые технические параметры и типовая область применения.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-LS 4х150 содержит следующие технические сведения:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
• Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с растягивающими нагрузками;
• нг(А) — не распространяет горение при прокладке в пучках по категории пожарной опасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 4 — четыре изолированные токопроводящие жилы;
• 150 — номинальное сечение каждой токопроводящей жилы составляет 150 мм².

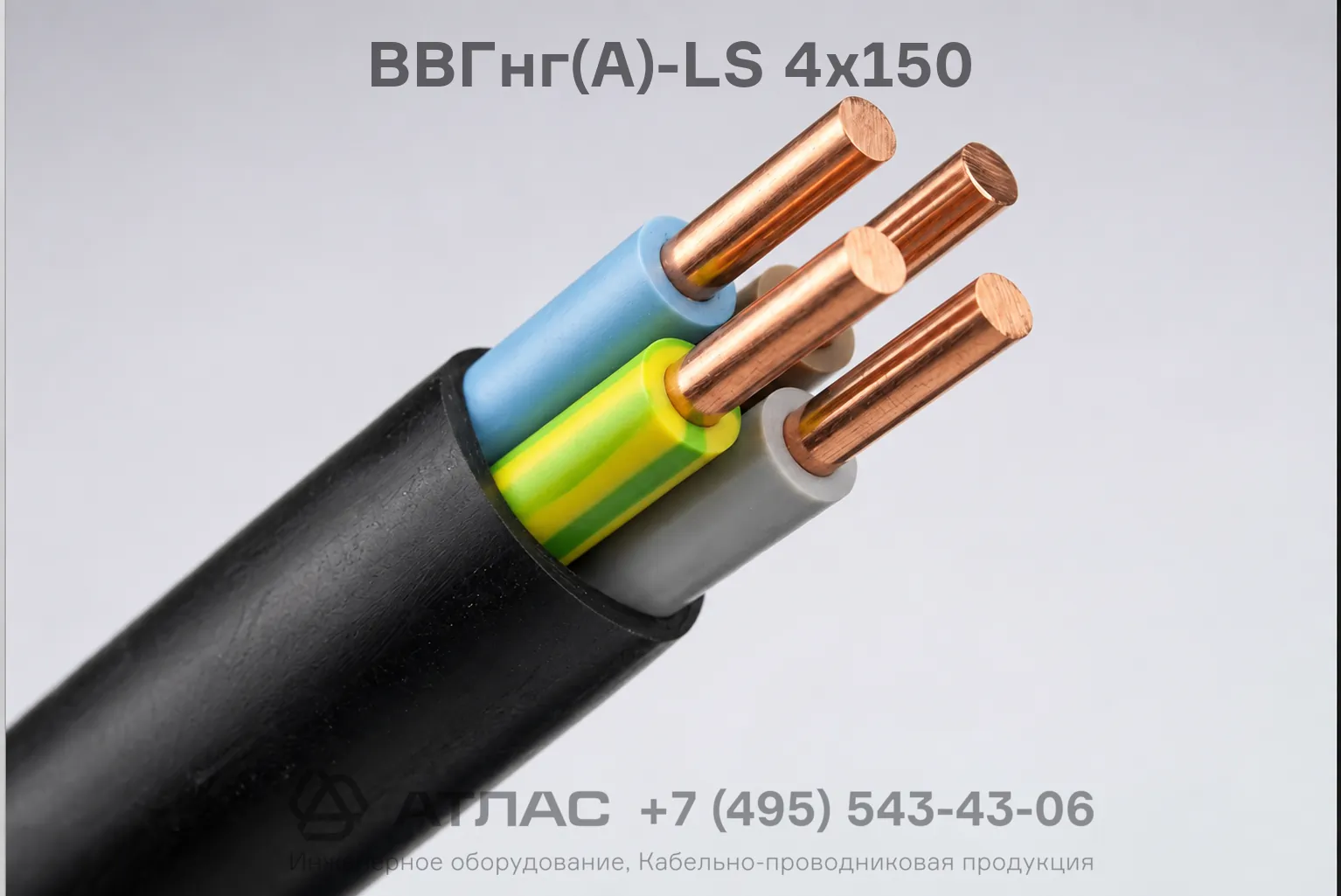

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствуют 1 или 2 классу по ГОСТ 22483.
2. Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой или цифровой маркировкой жил.
3. Внутреннее заполнение — полимерный состав или невулканизированная резиновая смесь с низким дымовыделением, заполняющая промежутки между скрученными жилами для придания кабелю круглой формы.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ;
• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и туннелях;
• Электроснабжение промышленных объектов, жилых и общественных зданий с повышенными требованиями к пожарной безопасности;
• Эксплуатация в распределительных щитах, вводно-распределительных устройствах и трансформаторных подстанциях.
