ВВГнг(А)-LS 4х16 силовой медный кабель с пониженным дымо- и газовыделением на напряжение 0,66 кВ

Кабель ВВГнг(А)-LS 4х16 силовой представляет собой четырехжильный медный проводник, разработанный для стационарной передачи и распределения электрической энергии. Изделие характеризуется пониженным выделением дыма и коррозионно-активных газов при горении, а также не распространяет горение при групповой прокладке по категории А. Кабель рассчитан на эксплуатацию в широком температурном диапазоне от -50 °C до +50 °C и обеспечивает надежное электроснабжение промышленных и гражданских объектов.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения данной марки.

Подробная расшифровка маркировки

Обозначение кабельного изделия ВВГнг(А)-LS 4х16 расшифровывается следующим образом:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• Г — «голый», защитный покров поверх оболочки (броня) отсутствует
• нг — не распространяет горение при групповой прокладке
• (А) — категория пожарной безопасности, подтверждающая нераспространение горения по категории А
• LS — Low Smoke, пониженное дымо- и газовыделение в условиях горения и тления
• 4 — количество токопроводящих жил
• х — разделительный знак между числом жил и их сечением
• 16 — номинальное сечение каждой токопроводящей жилы, мм²

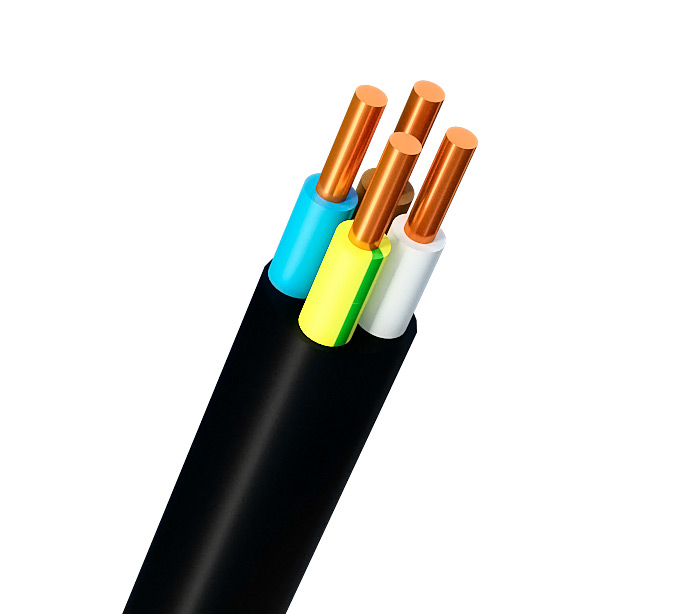

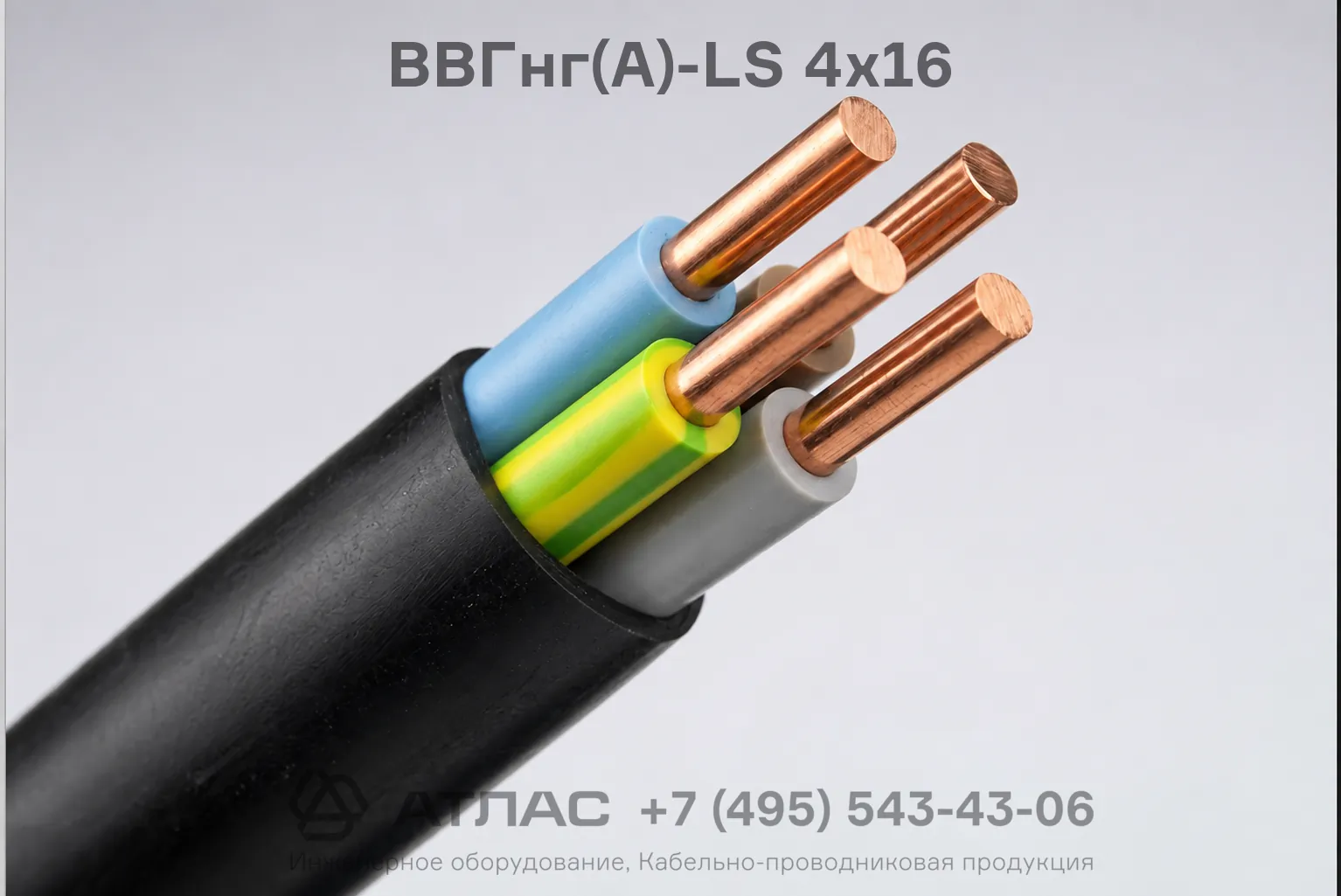

Конструкция кабеля

1. Токопроводящие жилы — четыре медные жилы круглого сечения 16 мм², соответствующие 1 классу по ГОСТ 22483.
2. Изоляция — индивидуальный слой из ПВХ композиции пониженной пожарной опасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в единый сердечник правильной геометрической формы.
4. Внутреннее заполнение — заполнитель межжильного пространства из полимерной композиции с улучшенными показателями пожаробезопасности, придающий кабелю круглую форму.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в производственных, общественных и жилых помещениях.
• Монтаж силовых трасс в кабельных эстакадах, закрытых каналах, галереях, лотках и трубах.
• Электроснабжение систем с повышенными требованиями к пожарной безопасности и плотности пребывания людей.
• Размещение в сухих и влажных средах внутри строительных конструкций (без возможности прямой заделки в сырой бетон).
