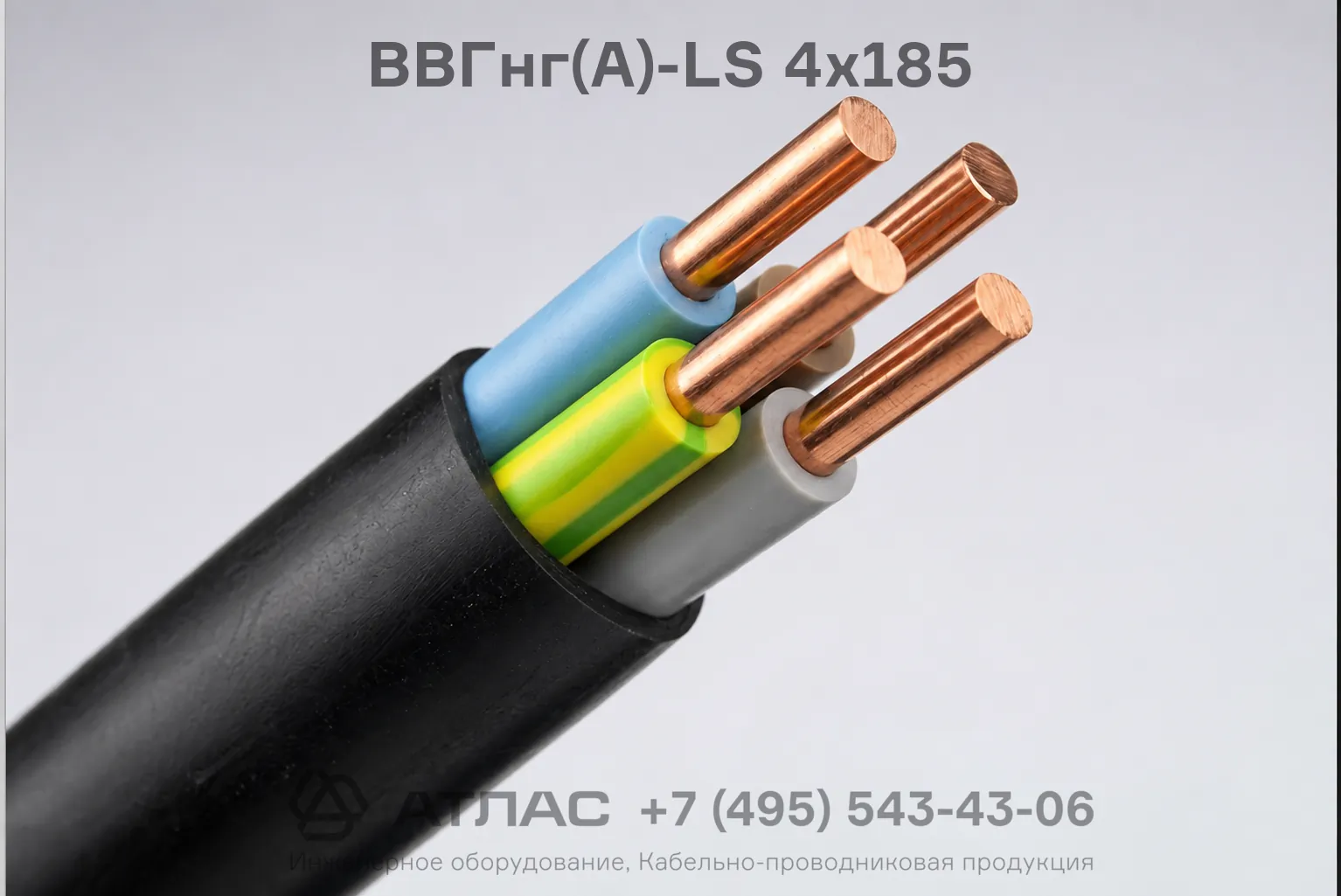

ВВГнг(А)-LS 4x185 силовой медный кабель 1 кВ с изоляцией и оболочкой из ПВХ пониженной пожарной опасности
12 149.54 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
8789
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-LS 4x185 силовой с четырьмя медными жилами сечением 185 мм2 на номинальное переменное напряжение 1 кВ. Предназначен для стационарной прокладки в кабельных сооружениях и помещениях при повышенных требованиях к пожарной безопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
8789
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
45,3
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель ВВГнг(А)-LS 4x185 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель отличается пониженной пожарной опасностью: он не распространяет горение при групповой прокладке по категории А и характеризуется низким уровнем выделения дыма и коррозионно-активных газов при горении и тлении.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение изделия, нормативные технические параметры и типовая область применения.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LS 4x185 содержит исчерпывающую информацию о структуре и свойствах кабеля:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- Г — «голый», свидетельствует об отсутствии защитных бронированных покровов поверх оболочки;
- нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — Low Smoke, пониженное дымо- и газовыделение в условиях вынужденного горения и тления;
- 4 — количество токопроводящих жил;
- 185 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — четыре круглые или секторные многопроволочные медные жилы сечением 185 мм2;
- Изоляция — поливинилхлоридный пластикат с пониженной пожарной опасностью, имеющий цветовую маркировку для идентификации фаз;
- Внутреннее заполнение — невулканизированная резиновая смесь или полимерная композиция на основе ПВХ, заполняющая промежутки между скрученными жилами;
- Наружная защитная оболочка — поливинилхлоридный пластикат пониженной горючести с малым дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ частотой 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Допустимый минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр | 45,3 мм |
| Расчетная масса (вес) кабеля | не более 8789 кг/км |
| Предельно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Категория стойкости к распространению горения | ГОСТ 31565-2012, категория А |
| Нормативный срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах;
- Организация распределительных сетей промышленных предприятий, складских комплексов и коммерческих объектов;
- Монтаж электропроводки в общественных и административных зданиях с повышенными требованиями к пожарной безопасности;
- Прокладка в сухих и влажных производственных помещениях без риска механических повреждений кабельной линии.
