ВВГнг(А)-LS 4х2,5 кабель силовой медный четырехжильный с изоляцией и оболочкой из ПВХ пониженной пожароопасности

Кабель ВВГнг(А)-LS 4х2,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 2,5 мм² с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель характеризуется пониженным дымо- и газовыделением при тлении или горении, не распространяет горение при групповой прокладке по категории А и рассчитан на эксплуатацию в широком диапазоне климатических условий.

Ниже представлена подробная расшифровка буквенно-цифрового обозначения, конструктивное исполнение, основные технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Маркировка ВВГнг(А)-LS 4х2,5 указывает на ключевые конструктивные свойства и типоразмер изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки;
• нг(А) — не распространяет горение при групповой прокладке в кабельных сооружениях и помещениях по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 4 — количество токопроводящих жил;
• 2,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

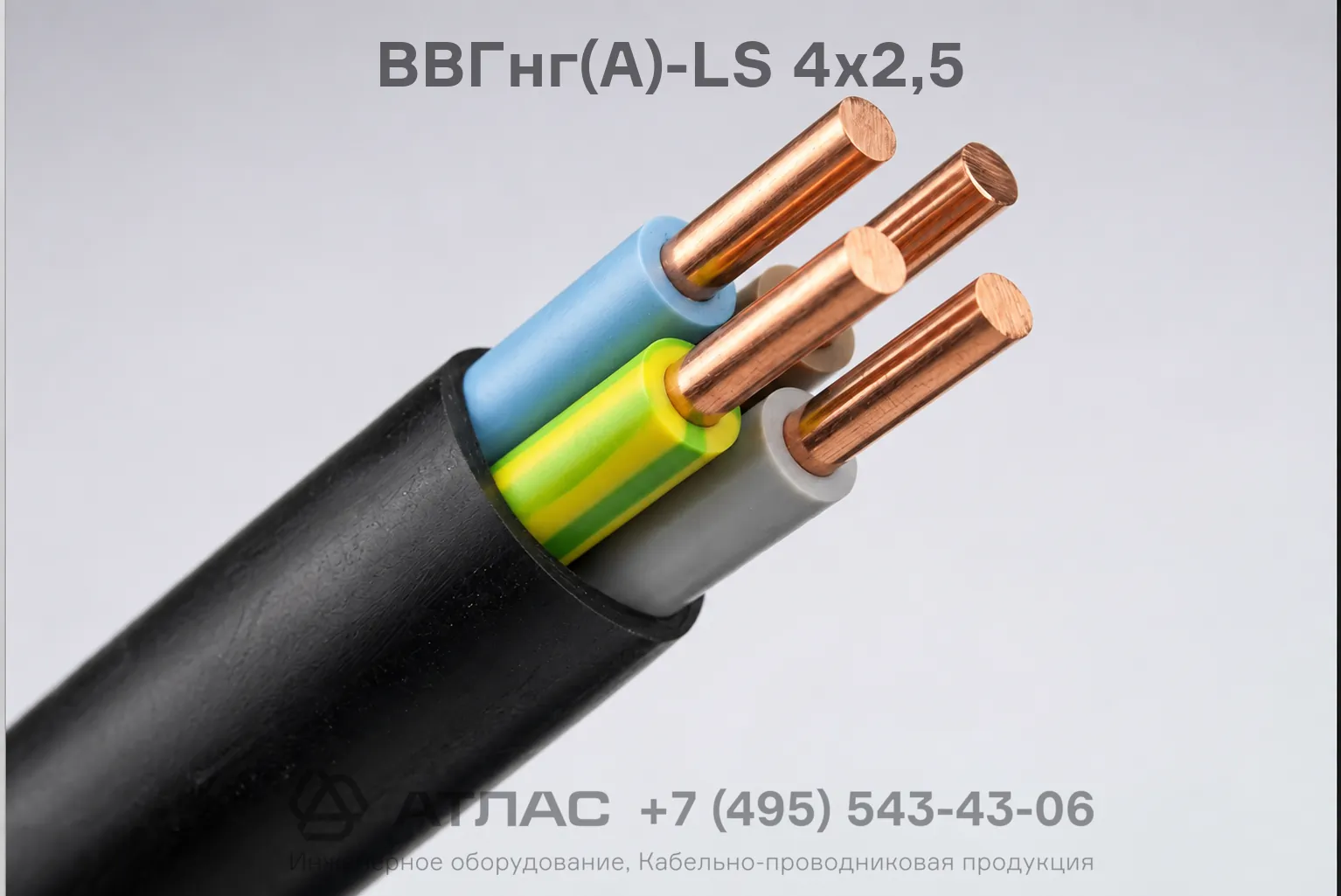

Конструкция кабеля

1. Токопроводящие жилы — четыре круглые однопроволочные медные жилы номинальным сечением 2,5 мм², соответствующие 1 классу гибкости по ГОСТ 22483.
2. Изоляция жил — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы для удобства монтажа.
3. Скрутка жил — изолированные жилы скручены в сердечник правильной скруткой.
4. Внутреннее заполнение — полимерная композиция на полиолефиновой основе, заполняющая промежутки между скрученными жилами и придающая кабелю круглую форму.
5. Наружная оболочка — герметичный защитный слой из ПВХ пластиката пониженной пожарной опасности, легко отделяемый от внутренних элементов без повреждения изоляции.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, производственных помещениях и технологических эстакадах.
• Электромонтаж в жилых, общественных и административных зданиях, к которым предъявляются повышенные требования по пожарной безопасности.
• Организация силовых цепей и электроснабжения промышленного оборудования, распределительных щитов и силовых сборок.
• Прокладка в сухих и влажных помещениях внутри строительных конструкций, в кабельных каналах, коробах, лотках и трубах.
• Применение на объектах с массовым пребыванием людей благодаря пониженному дымогазовыделению при возникновении нештатных пожароопасных ситуаций.
