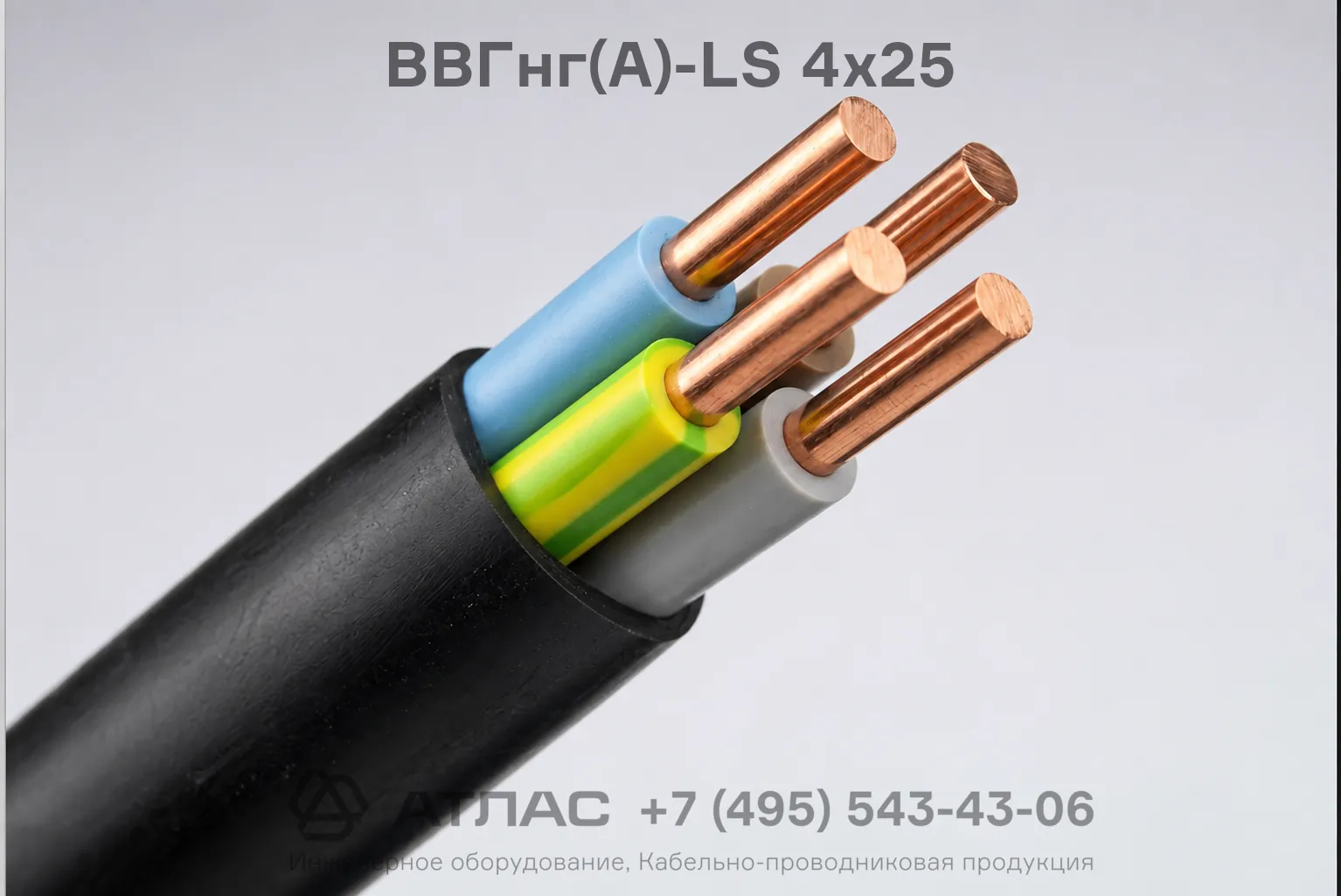

ВВГнг(А)-LS 4х25 кабель силовой медный с пониженным дымо- и газовыделением на напряжение 0,66 кВ

Кабель ВВГнг(А)-LS 4х25 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц. Изделие выполнено на основе четырех медных токопроводящих жил сечением 25 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное выделение дыма и коррозионно-активных газов при тлении или горении, а также высокая механическая и термическая надежность при длительной эксплуатации.

Ниже представлена подробная расшифровка маркировочного обозначения, послойная конструкция изделия, нормативные технические параметры и типовые области применения кабеля.

Подробная расшифровка маркировки

Обозначение кабельного изделия ВВГнг(А)-LS 4х25 содержит исчерпывающую информацию о материалах, защитных свойствах и размерности проводника:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — отсутствие специального бронированного покрова («голый»), кабель не предназначен для участков с растягивающими нагрузками;
• нг — не распространяет горение при групповой прокладке в кабельных сооружениях;
• (А) — категория пожарной безопасности А, подтверждающая нераспространение горения при объемной доле горючей массы до 7 л/м;
• LS — Low Smoke, пониженное выделение дыма и токсичных газов при горении и термическом тлении;
• 4 — количество токопроводящих жил в сердечнике;
• 25 — номинальное сечение каждой токопроводящей жилы, выраженное в квадратных миллиметрах (мм²).

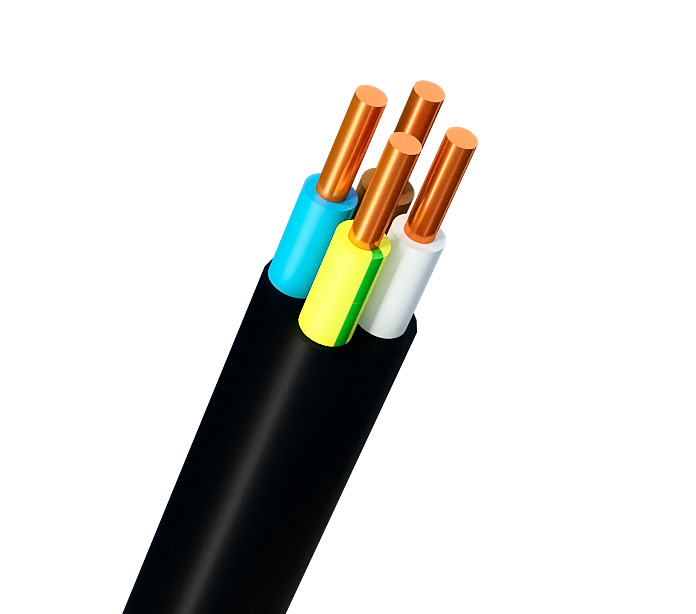

Конструкция кабеля

1. Четыре токопроводящие медные жилы сечением 25 мм², круглой формы, многопроволочной структуры (семипроволочные 2 класса по ГОСТ 22483);
2. Индивидуальная изоляция жил из поливинилхлоридной композиции пониженной пожарной опасности с цветовой маркировкой для идентификации фаз и нуля;
3. Скрутка изолированных жил в единый сердечник правильной геометрической формы;
4. Внутреннее заполнение межжильного пространства из полимерной безгалогенной композиции или ПВХ-пластиката, придающее кабелю круглую форму;
5. Наружная защитная оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным дымогазовыделением.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, распределительных устройствах и производственных помещениях;
• Электромонтаж в жилых, административных, общественных зданиях и коммерческих объектах с высокими требованиями к пожарной безопасности;
• Прокладка в сухих и сырых помещениях, кабельных эстакадах, туннелях, каналах и коллекторах при отсутствии риска механических повреждений;
• Организация силовых магистралей в системах электроснабжения промышленных предприятий, насосных станций и щитовых установок.
