ВВГнг(А)-LS 4х35 силовой медный кабель 0,66 кВ пониженной пожарной опасности, не распространяющий горение
Кабель ВВГнг(А)-LS 4х35 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие изготовлено на основе медных токопроводящих жил сечением 35 мм² с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное дымовыделение и газовыделение при тлении, а также высокая надежность при длительной непрерывной эксплуатации.
Ниже представлена подробная расшифровка маркировки, послойная конструкция изделия, нормативные технические характеристики и рекомендуемые области применения.
Подробная расшифровка маркировки
Структура условного обозначения кабеля ВВГнг(А)-LS 4х35 включает следующие элементы:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и оптическая плотность дымовых газов при горении и тлении;
- 4 — количество токопроводящих жил;
- 35 — номинальное сечение каждой жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — медные, круглой формы, многопроволочные, сечением 35 мм²;
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой;
- Скрутка жил — изолированные проводники скручены в сердечник правильной формы;
- Внутреннее заполнение — невулканизированная полимерная композиция на основе полиолефинов для герметизации межжильного пространства;
- Наружная оболочка — поливинилхлоридный пластикат пониженной горючести с пониженным газо- и дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Максимальная допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Минимальный радиус изгиба при прокладке | 7,5 наружных диаметров |
| Расчетный наружный диаметр, мм | 27,4 |
| Расчетная масса (вес), кг/км | 2074 |
| Срок службы, лет | 30 |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных и складских помещениях;
- Монтаж кабельных линий в общественных, административных и жилых зданиях с повышенными требованиями к пожарной безопасности;
- Групповая прокладка силовых трасс в открытых лотках, коробах и кабельных эстакадах;
- Организация распределительных сетей на промышленных предприятиях и объектах энергетики.

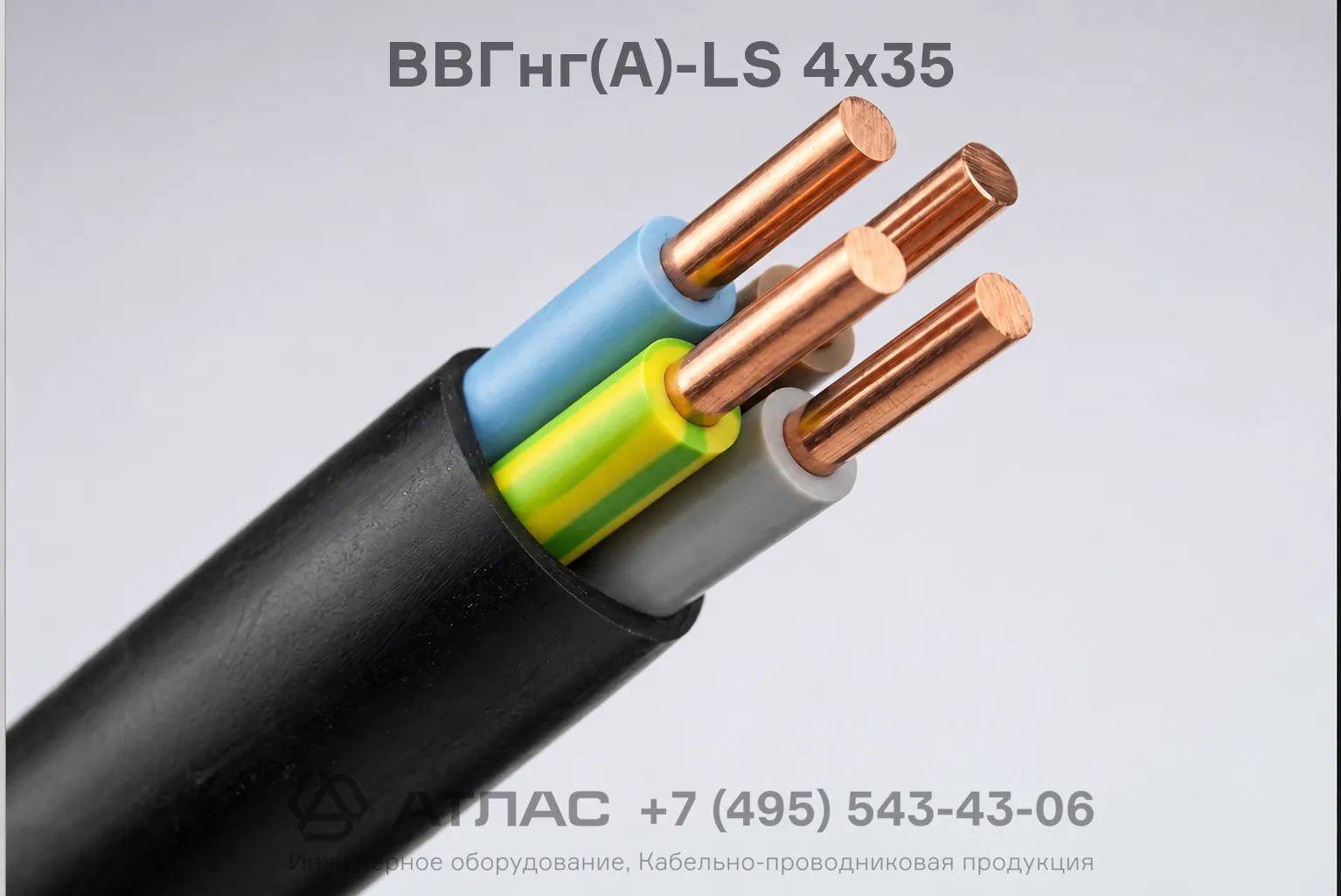

Фотогалерея
