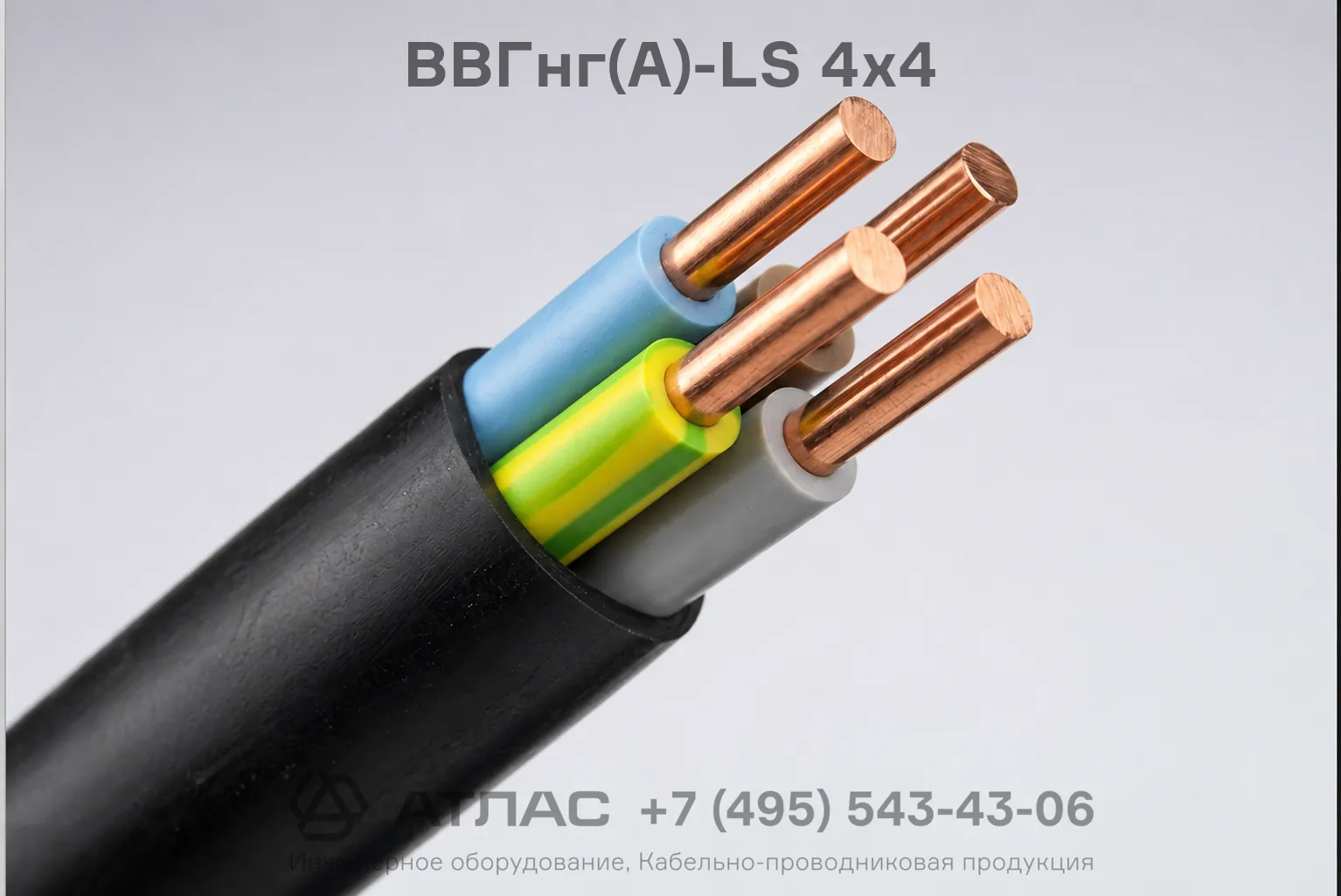

ВВГнг(А)-LS 4х4 силовой кабель с пониженным дымовыделением
275.26 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
399
Температура монтажа °C
:
от -15 до +50 °C без предварительного подогрева
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50 °C при относительной влажности до 98%
Описание
Кабель ВВГнг(А)-LS 4х4 силовой медный для стационарной прокладки в сетях на номинальное напряжение 0,66 кВ. Оснащен негорючей ПВХ изоляцией и оболочкой со сниженным дымогазовыделением для групповой прокладки.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
399
Температура монтажа °C
от -15 до +50 °C без предварительного подогрева
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50 °C при относительной влажности до 98%
Материал жилы
медь электротехническая круглой формы
Материал изоляции
поливинилхлоридный пластикат пониженной пожарной опасности
Материал оболочки
поливинилхлоридный пластикат со сниженным газо- и дымовыделением
Наружный диаметр, мм
13,2 мм расчетный наружный габарит изделия
Номинальное напряжение, кВ
0,66 кВ переменного тока частотой 50 Гц
Минимальный радиус изгиба
не менее 7,5-10 наружных диаметров кабеля
Срок службы, лет
не менее 30 лет при соблюдении правил эксплуатации
Количество жил
Сечение ТПЖ, мм2
Броня
без брони, защитный покров поверх оболочки отсутствует
Наличие экрана
экран в конструкции изделия не предусмотрен
Пониженное дымогазовыделение
Да, пониженное дымовыделение и газовыделение категории LS
Время работы в открытом огне
не нормируется для данного исполнения кабеля
Категория пожарной опасности
категория А по нераспространению горения при пучковой прокладке
Кабель ВВГнг(А)-LS 4х4 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 4 мм² в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, что гарантирует нераспространение горения при групповой прокладке и пониженное выделение дыма и коррозионно-активных газов при тлении.
Ниже представлена полная расшифровка маркировки, конструкция кабельного изделия, его нормативные параметры и рекомендованные области монтажа.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LS 4х4 содержит исчерпывающие сведения о конструкции проводника и его поведении в условиях пожара:
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности
- В — внешняя защитная оболочка выполнена из поливинилхлоридного пластиката с пониженным дымо- и газовыделением
- Г — «голый», отсутствие брони и защитных покровов поверх оболочки
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
- LS — Low Smoke, сниженный уровень выделения дыма и токсичных газов при горении и тлении
- 4 — количество токопроводящих жил
- 4 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах

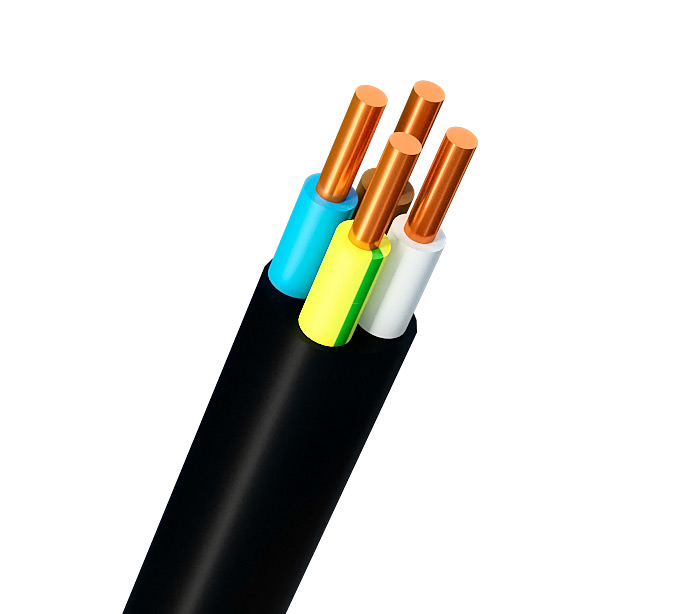

Конструкция кабеля
- Токопроводящие медные жилы круглой формы номинальным сечением 4 мм² (однопроволочные или многопроволочные 1 или 2 класса гибкости)
- Изоляция токопроводящих жил из ПВХ пластиката пониженной пожарной опасности с отличительной цветовой маркировкой
- Скрутка изолированных жил в сердечник вокруг центральной оси кабеля
- Внутреннее заполнение междужильного пространства невулканизированной полимерной композицией с улучшенными показателями пожаробезопасности
- Наружная защитная оболочка из ПВХ композиции пониженной пожарной опасности со сниженным дымогазовыделением
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Допустимая относительная влажность воздуха (при +35 °C), % | до 98 |
| Максимальная длительно допустимая температура нагрева жил, °C | +70 |
| Минимальный радиус изгиба при монтаже | не менее 7,5-10 наружных диаметров |
| Срок службы, лет | не менее 30 |
Область применения
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях, лотках, коробах и производственных помещениях
- Электромонтаж в общественных, административных и жилых зданиях с повышенными требованиями к пожарной безопасности
- Организация распределительных сетей питания силового промышленного и коммерческого трехфазного электрооборудования
- Прокладка в сухих и влажных помещениях, а также на открытом воздухе при условии исключения прямого воздействия ультрафиолета и механических повреждений
