ВВГнг(А)-LS 4х50 кабель силовой медный с пониженным дымо- и газовыделением на напряжение 0,66 кВ

Кабель ВВГнг(А)-LS 4х50 силовой — это кабельное изделие с четырьмя медными токопроводящими жилами сечением 50 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется пониженным дымо- и газовыделением при горении и тлении, а также не распространяет горение при групповой прокладке по категории А, обеспечивая высокий уровень пожарной безопасности на объектах с повышенными требованиями к защите людей и оборудования.

Ниже представлена подробная техническая расшифровка маркировки, послойная конструкция, перечень нормативных эксплуатационных характеристик и рекомендованные области применения данного изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 4х50 содержит исчерпывающую информацию о материалах и конструктивных особенностях изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• Г — отсутствие отдельного бронированного покрова («голый»), кабель не защищен от механических ударных повреждений;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов в условиях вынужденного горения и тления;
• 4 — количество токопроводящих жил;
• 50 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

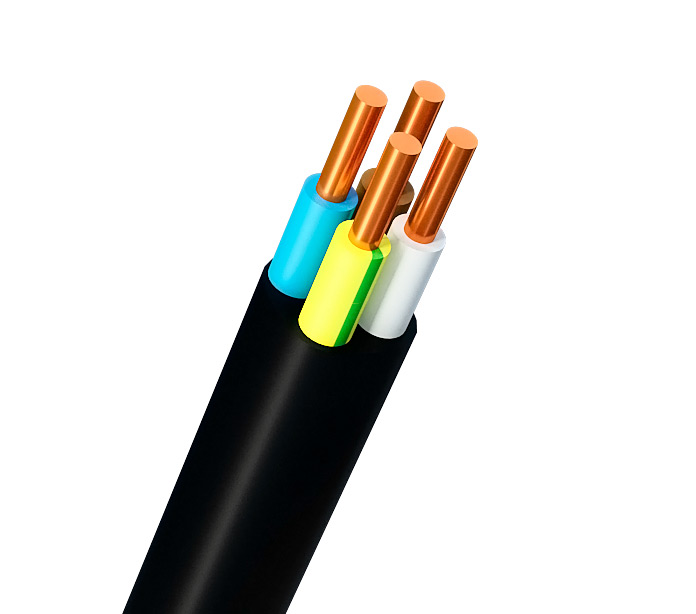

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483.
2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение — полимерная композиция на основе не содержащего галогенов компаунда или ПВХ пластиката пониженной пожарной опасности, заполняющая промежутки между жилами и придающая кабелю круглую форму.
5. Наружная оболочка — прочный слой из ПВХ композиции пониженной пожарной опасности, наложенный поверх скрутки с заполнением.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, лотках, коробах и кабельных эстакадах промышленных предприятий.
• Электроснабжение общественных, административных и жилых зданий с одновременным пребыванием большого количества людей.
• Монтаж систем распределения энергии на объектах с жесткими требованиями к пожарной безопасности и минимизации дымовыделения.
• Прокладка в сухих, сырых и влажных производственных помещениях при условии отсутствия риска механических повреждений кабельной трассы.
