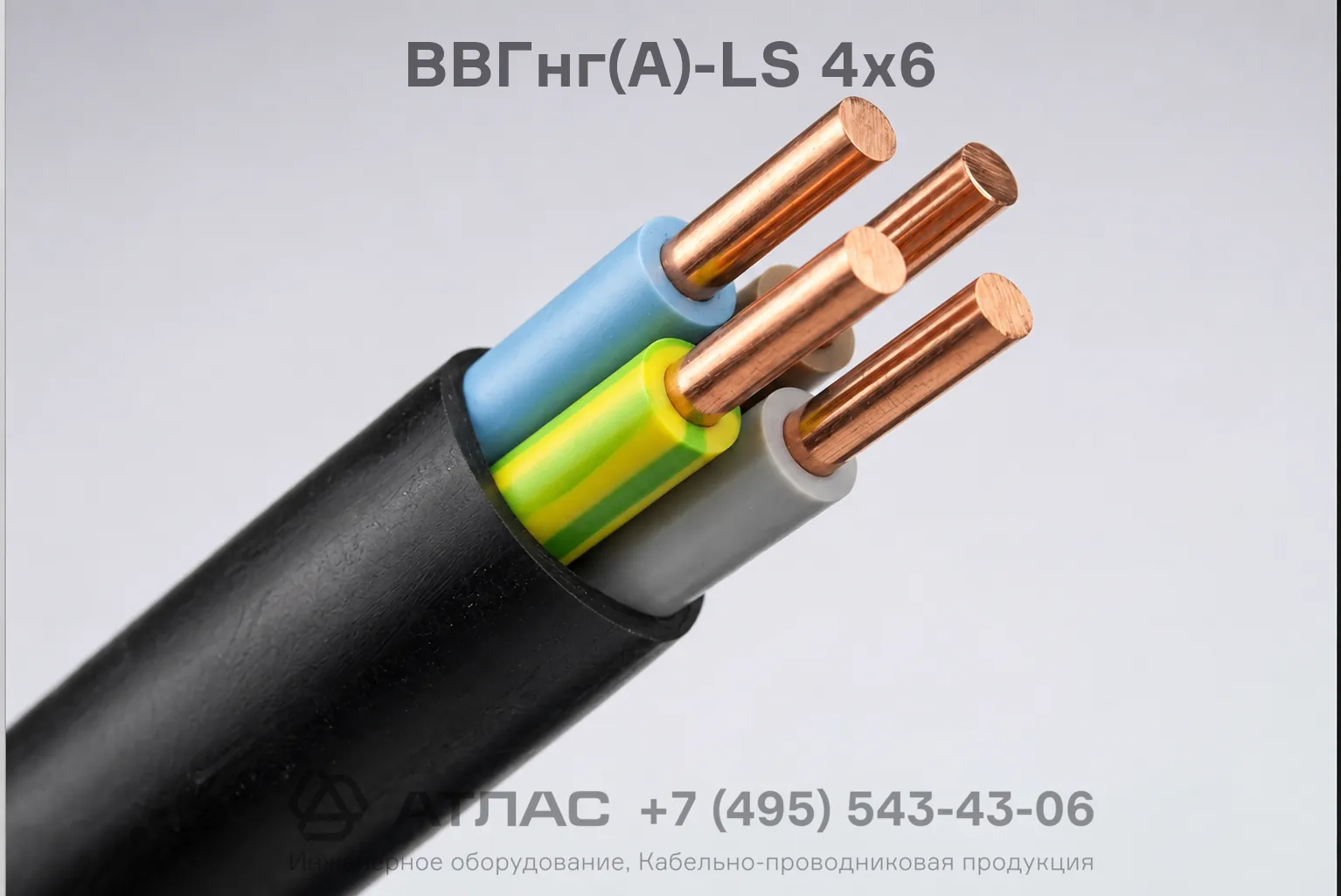

ВВГнг(А)-LS 4х6 кабель силовой медный 4-жильный на напряжение 0.66 кВ с пониженным дымовыделением

Кабель ВВГнг(А)-LS 4х6 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 6 мм² и характеризуется пониженным дымо- и газовыделением при тлении или горении, а также не распространяет горение при групповой прокладке по категории А.

Ниже представлена подробная расшифровка маркировки кабельного изделия, его послойная конструкция, нормативные параметры и основные эксплуатационные характеристики.

Подробная расшифровка маркировки

Условное обозначение марки кабеля содержит полную информацию о примененных материалах, защитных слоях и противопожарных свойствах:

• В — изоляция проводящих жил изготовлена из поливинилхлоридного пластиката (ПВХ);
• В — наружная оболочка выполнена из поливинилхлоридного пластиката (ПВХ);
• Г — «голый», отсутствие специального защитного покрова или брони;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 4 — количество токопроводящих жил;
• 6 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — круглые медные жилы однопроволочного исполнения (класс 1 по ГОСТ 22483), сечением 6 мм² каждая;
2. Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой;
3. Скрутка — четыре изолированные жилы скручены в единый сердечник;
4. Внутреннее заполнение — полимерная безгалогенная композиция, заполняющая промежутки между жилами и придающая кабелю круглую форму;
5. Наружная оболочка — защитный поливинилхлоридный пластикат пониженной горючести с низким дымовыделением.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях жилых, общественных, коммерческих и промышленных зданий;
• Групповая прокладка в кабельных сооружениях, лотках, эстакадах, коробах и закрытых кабельных каналах;
• Объекты с повышенными требованиями к уровню пожарной безопасности и плотности людского потока;
• Помещения с сухой, влажной и сырой средой, а также наружные трассы при исключении прямого воздействия солнечной радиации и механических повреждений.
