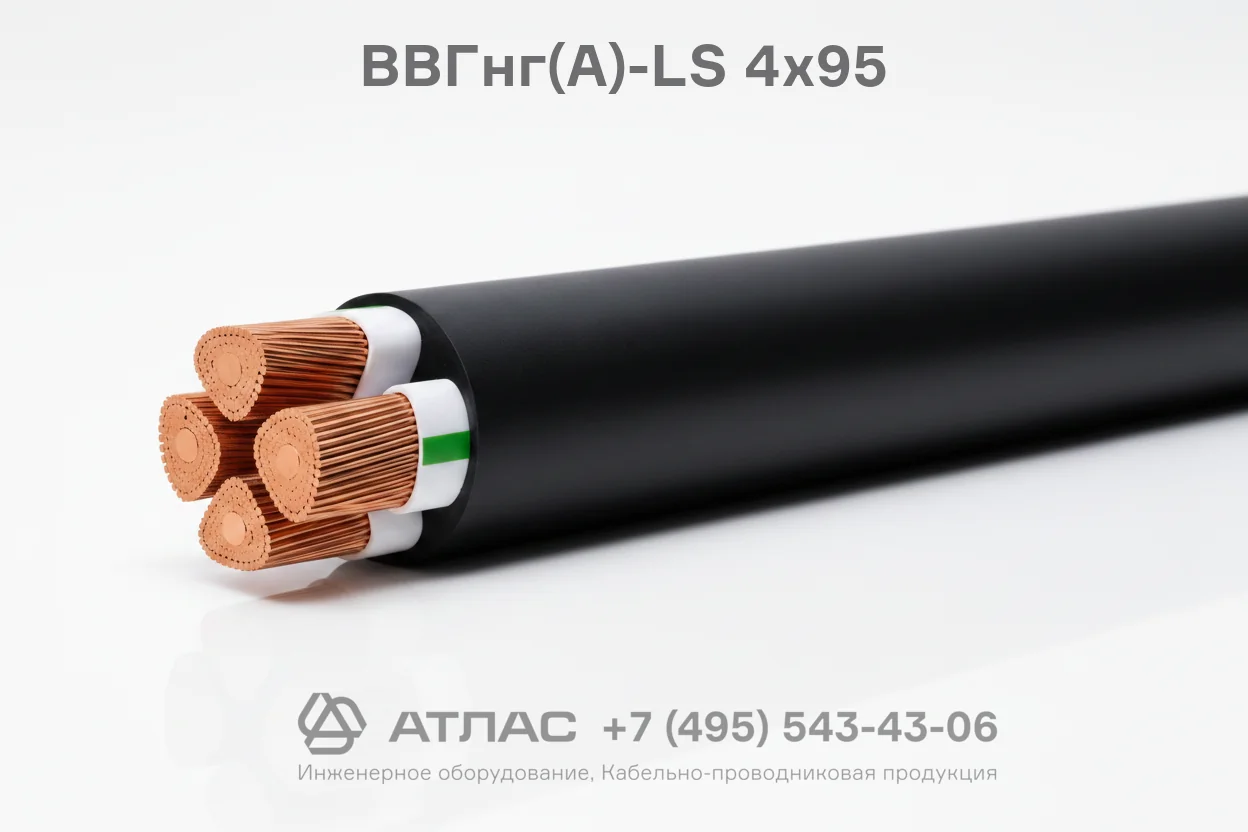

ВВГнг(А)-LS 4x95 силовой медный кабель на номинальное напряжение 1 кВ
6 173.59 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
4718 килограммов на километр по справочным данным
Температура монтажа °C
:
от -15 °C до +50 °C без предварительного подогрева
Описание
Кабель ВВГнг(А)-LS 4x95 силовой медный предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение 1 кВ. Отличается пониженным дымогазовыделением и нераспространением горения при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Распродажа
Единица измерения
м
Вес (не более), кг/км
4718 килограммов на километр по справочным данным
Температура монтажа °C
от -15 °C до +50 °C без предварительного подогрева
Допустимая температура окружающей среды при эксплуатации, °C
от -50 °C до +50 °C при влажности до 98 процентов
Материал жилы
медь электротехническая многопроволочная круглая
Материал изоляции
поливинилхлоридный пластикат пониженной пожарной опасности
Материал оболочки
поливинилхлоридный пластикат пониженной пожарной опасности
Наружный диаметр, мм
35 миллиметров ориентировочно по расчетным таблицам
Номинальное напряжение, кВ
1 киловольт переменного тока промышленной частоты
Минимальный радиус изгиба
7,5 наружных диаметров изделия при монтажной прокладке
Срок службы, лет
30 лет со дня изготовления при соблюдении правил монтажа
Количество жил
Сечение ТПЖ, мм2
Броня
броня отсутствует, защитный покров типа Г по ГОСТ
Наличие экрана
экран в конструкции кабельного изделия отсутствует
Пониженное дымогазовыделение
Да, пониженное дымовыделение и газовыделение категории LS
Время работы в открытом огне
не огнестойкий, сохранение функций при огне не нормировано
Категория пожарной опасности
категория А по нераспространению горения при пучке
Кабель ВВГнг(А)-LS 4x95 силовой представляет собой надежное кабельное изделие с четырьмя медными токопроводящими жилами сечением 95 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется повышенной пожарной безопасностью: не распространяет горение при групповой прокладке по категории А и обладает пониженным дымо- и газовыделением при тлении или горении.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, основные технические параметры и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LS 4x95 расшифровывается следующим образом:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
- Г — «голый», отсутствие наружного защитного покрова (брони поверх оболочки)
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении
- 4 — количество токопроводящих жил
- 95 — номинальное сечение каждой токопроводящей жилы, мм²
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствующие классу 1 или 2 по ГОСТ 22483-2012
- Изоляция — из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы
- Скрутка — четыре изолированные жилы скручены в сердечник правильной формы
- Внутреннее заполнение — из невулканизированной полимерной композиции на полиолефиновой основе с улучшенными показателями пожаробезопасности, придающее кабелю круглую форму
- Наружная оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности, наложенная поверх заполнения
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ (частотой 50 Гц) |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | не ниже -15 °C |
| Минимальный радиус изгиба при монтаже | 7,5 наружных диаметров (для многожильных кабелей) |
| Длительно допустимая температура нагрева жил | +70 °C |
| Максимальная температура жил при токах короткого замыкания | +160 °C |
| Расчетный наружный диаметр | 35 мм |
| Расчетный вес (масса) | 4718 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Стационарная прокладка в электросетях производственных, административных и жилых зданий
- Монтаж в кабельных сооружениях, коллекторах, туннелях, кабельных эстакадах и лотках при необходимости групповой прокладки
- Электроснабжение промышленных объектов с высокими требованиями к взрыво- и пожаробезопасности
- Питание вводно-распределительных устройств, щитов силового оборудования и мощных промышленных потребителей
- Прокладка внутри помещений с постоянным пребыванием людей благодаря пониженному дымовыделению
