ВВГнг(А)-LS 5х10 кабель силовой медный на напряжение 0.66 кВ, пятижильный, пониженной пожароопасности

Кабель ВВГнг(А)-LS 5х10 силовой предназначен для стационарной прокладки в электрических сетях и распределительных установках. Изделие оснащено пятью медными токопроводящими жилами сечением 10 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами данной марки являются нераспространение горения при групповой прокладке по категории А, пониженное выделение дыма и коррозионно-активных газов при тлении, а также высокая надежность при длительной эксплуатации.

Ниже приведена расшифровка маркировки, конструктивные особенности, технические характеристики и рекомендованная область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LS 5х10 содержит исчерпывающие данные о конструкции и пожарной безопасности изделия:

• В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — отсутствие бронированного покрова («голый»), кабель не защищен от прямого механического воздействия;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное дымо- и газовыделение в условиях горения или тления;
• 5 — количество токопроводящих жил в кабеле;
• х — знак умножения, разделяющий число жил и их сечение;
• 10 — номинальное сечение каждой токопроводящей жилы, выраженное в мм².

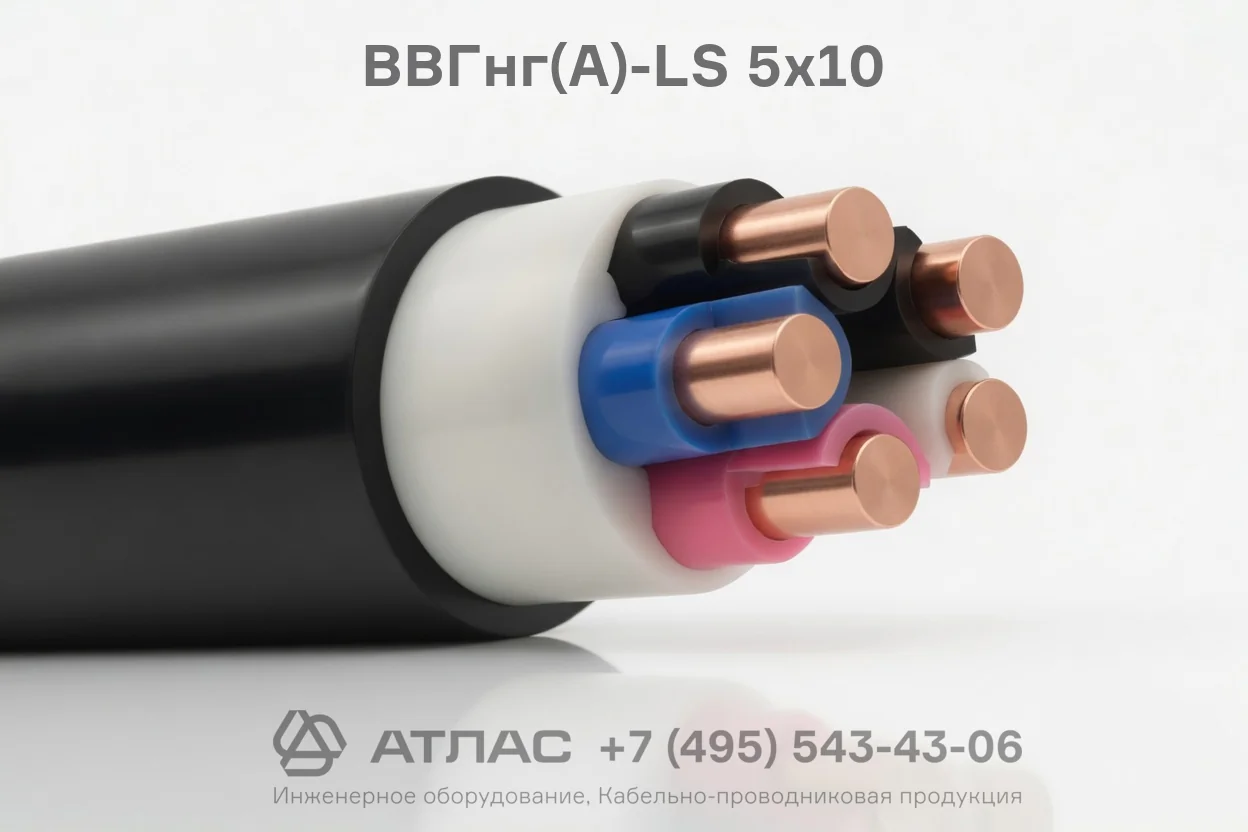

Конструкция кабеля

1. Токопроводящие жилы — круглые медные жилы сечением 10 мм², однопроволочные (класс 1) или семипроволочные (класс 2).
2. Изоляция — поливинилхлоридный пластикат пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы.
3. Внутреннее заполнение — полимерная композиция на полиолефиновой основе, заполняющая промежутки между скрученными жилами и придающая кабелю правильную круглую форму.
4. Наружная оболочка — поливинилхлоридный пластикат пониженной горючести и пониженного дымогазовыделения.

Основные технические характеристики

Область применения

• Стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных и общественных помещениях.
• Питание и распределение электроэнергии в сетях переменного напряжения до 0,66 кВ.
• Групповая прокладка кабельных трасс в зданиях с повышенными требованиями к плотности задымления при возможном пожаре.
• Применение в сухих и сырых помещениях, на специальных кабельных эстакадах и в блоках при условии отсутствия механических повреждений.
