ВВГнг(А)-LS 5х16 ок кабель силовой медный с изоляцией из ПВХ и пониженным дымогазовыделением 0,66 кВ

Кабель ВВГнг(А)-LS 5х16 ок силовой — это пятижильный кабель с медными токопроводящими жилами в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется нераспространением горения при групповой прокладке по категории А, а также умеренным дымо- и газовыделением при тлении или возгорании, что обеспечивает сохранение оптической проницаемости в помещениях при аварийных ситуациях.

Ниже представлена подробная расшифровка маркировки, конструктивные элементы, нормативные технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Обозначение кабеля содержит исчерпывающую информацию о его конструкции и пожарно-технических свойствах:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• Г — отсутствие защитных бронированных покровов («голый»), предназначен для стационарной прокладки без риска механических воздействий;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 5 — количество токопроводящих жил в кабеле;
• 16 — номинальное сечение каждой жилы составляет 16 мм²;
• ок — однопроволочная круглая форма исполнения токопроводящей жилы (класс 1 по ГОСТ 22483).

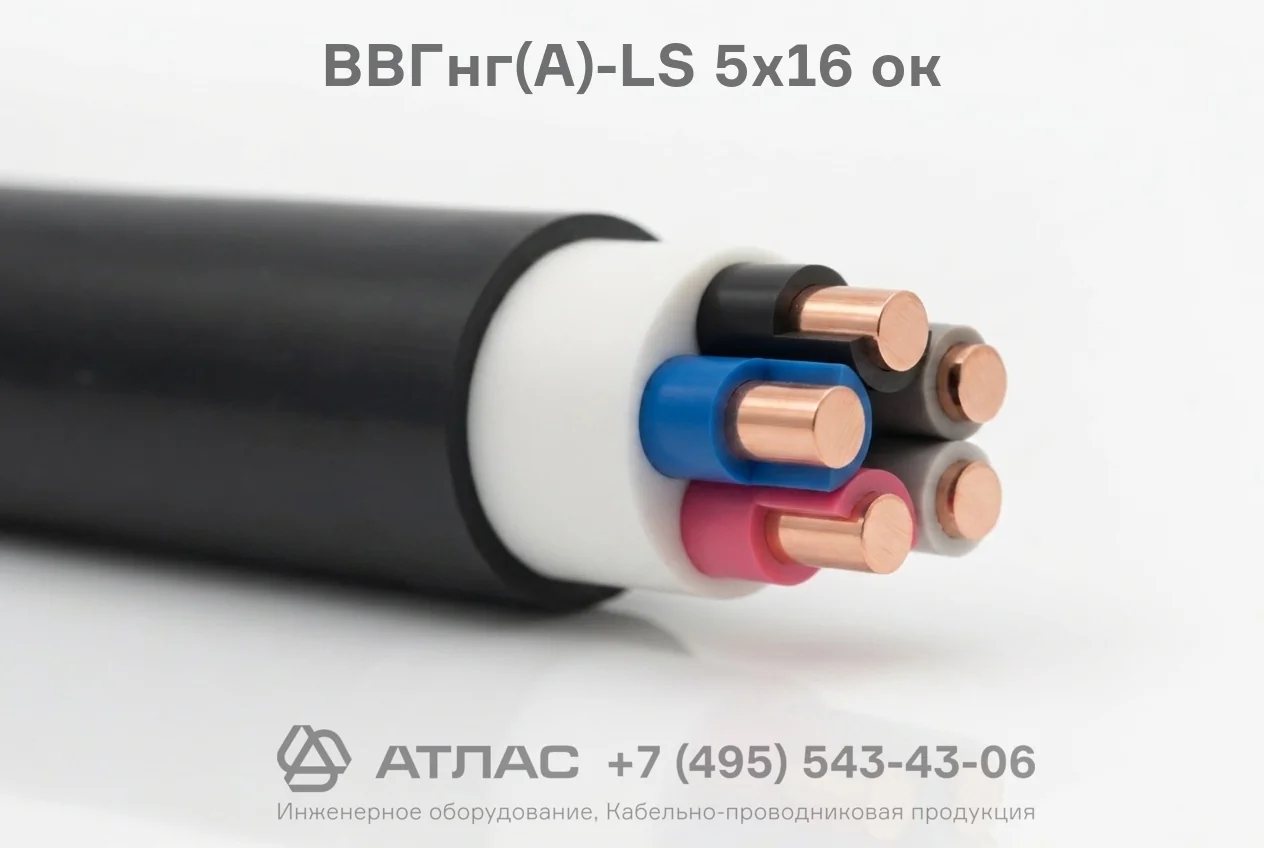

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные, круглой формы, номинальным сечением 16 мм².
2. Изоляция — из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — пять изолированных жил скручены в сердечник вокруг центрального жгута.
4. Внутренняя оболочка (заполнение) — полимерная композиция на основе полиолефинов или ПВХ пониженной пожароопасности, заполняющая междужильное пространство и придающая кабелю круглую форму.
5. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности с нормированным уровнем дымо- и газовыделения.

Основные технические характеристики

Область применения

Кабель предназначен для распределения и передачи электрической энергии в сетях переменного тока на номинальное напряжение 0,66 кВ частотой 50 Гц:

• Групповая стационарная прокладка кабельных линий в открытых и закрытых кабельных сооружениях (лотки, короба, эстакады, туннели).
• Электромонтаж в сухих, сырых и влажных помещениях производственного и складского назначения.
• Электроснабжение жилых, коммерческих и общественных зданий с высокими требованиями к пожарной безопасности.
• Объекты с высокой концентрацией людей и электронного оборудования, где недопустимо обильное выделение едкого дыма при пожаре.
• Прокладка в строительных конструкциях стен и перекрытий (за исключением прямой бесканальной заделки в сырой бетон).
