ВВГнг(А)-LS 5х240 кабель силовой медный 5-жильный с пониженным дымо- и газовыделением на 1 кВ

Кабель ВВГнг(А)-LS 5х240 силовой — это пятижильный силовой кабель с медными токопроводящими жилами сечением 240 мм², предназначенный для стационарной прокладки в электрических сетях на переменное напряжение 1 кВ частотой 50 Гц. Изделие характеризуется пониженной пожарной опасностью: изоляция и наружная оболочка выполнены из ПВХ-пластиката пониженной горючести с умеренным дымо- и газовыделением (исполнение Low Smoke), а кабель сертифицирован по категории пожарной безопасности А при групповой прокладке.

Ниже представлена подробная расшифровка маркировки, конструктивное устройство, нормативные параметры и рекомендованные области монтажа данного изделия.

Подробная расшифровка маркировки

Обозначение кабеля формируется по стандартам кабельной отрасли и полностью описывает его строение и эксплуатационные свойства:

• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката;
• Г — отсутствие специального защитного покрова (брони), кабель является небронированным («голым»);
• нг(А) — не распространяет горение при групповой прокладке по категории А (ГОСТ 31565-2012);
• LS — Low Smoke, пониженное дымовыделение и газовыделение при горении и тлении;
• 5 — количество токопроводящих жил;
• 240 — номинальное сечение каждой медной жилы в квадратных миллиметрах.

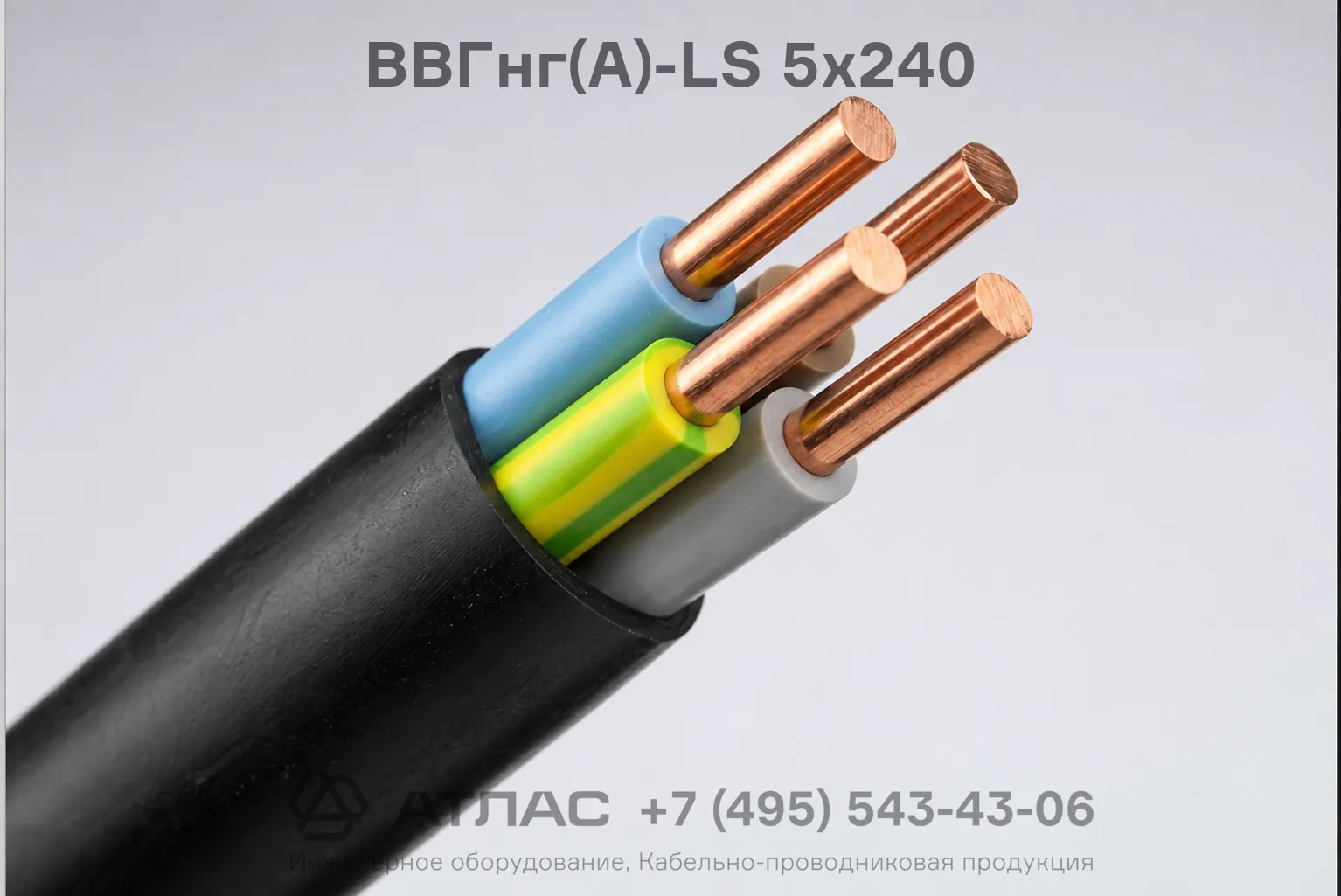

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, уплотненные, круглой или секторной формы, соответствующие ГОСТ 22483.
2. Изоляция — из ПВХ пластиката пониженной пожарной опасности с отличительной цветовой маркировкой каждой жилы.
3. Внутреннее заполнение — из поливинилхлоридной композиции пониженной пожарной опасности, придающее кабелю практически круглую форму.
4. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности со свойствами нераспространения горения и низкого дымовыделения.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных и складских помещениях.
• Электроснабжение распределительных щитов, трансформаторных подстанций и мощных силовых электроустановок промышленных предприятий.
• Монтаж систем электропитания в общественных, административных и жилых зданиях с повышенными требованиями к пожарной безопасности.
• Внутрицеховые и межцеховые кабельные трассы без опасности механических повреждений и растягивающих усилий.
