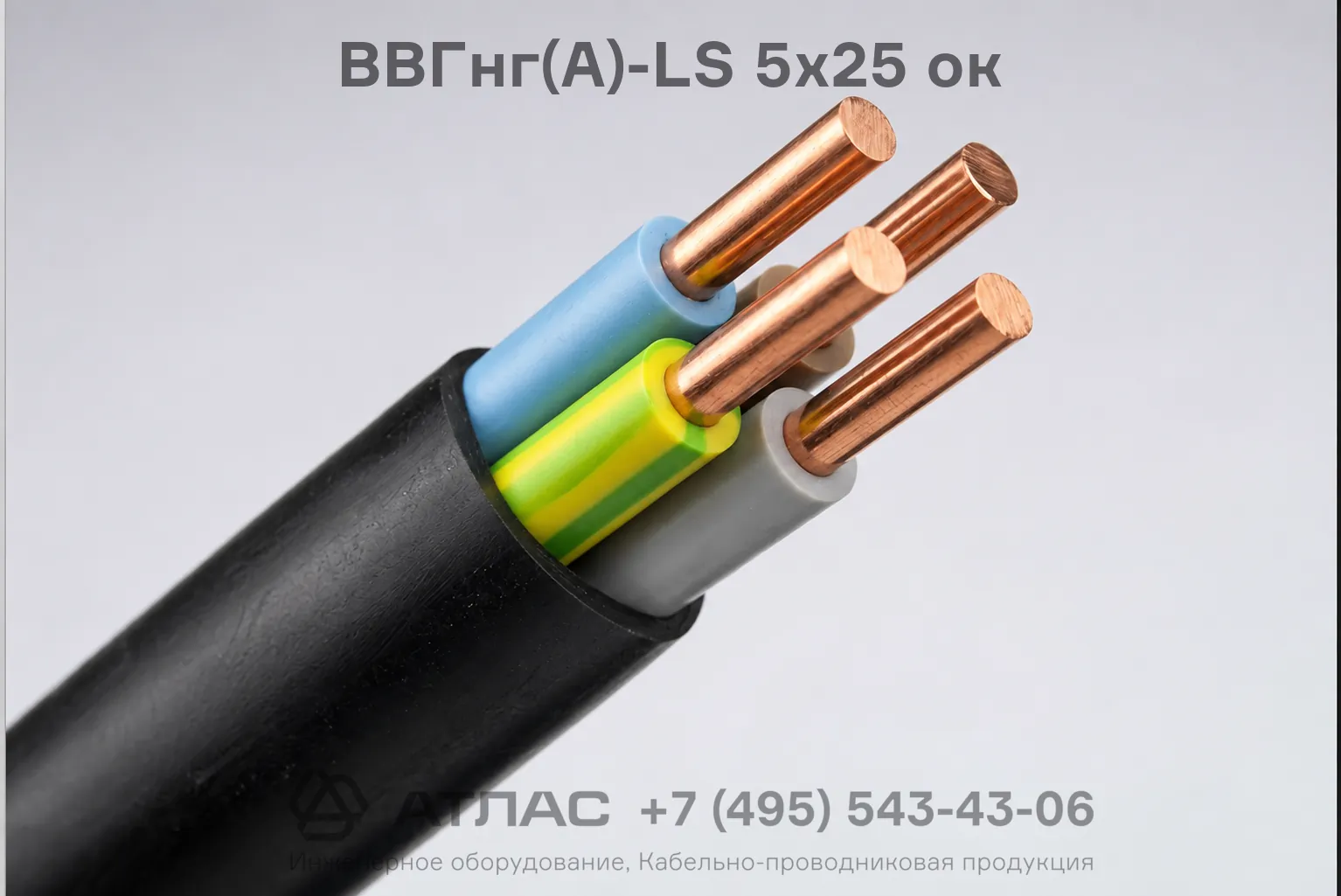

ВВГнг(А)-LS 5х25 ок кабель силовой медный пятижильный
Кабель ВВГнг(А)-LS 5х25 ок силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ или 1 кВ частотой 50 Гц. Изделие оснащено пятью медными однопроволочными круглыми токопроводящими жилами сечением 25 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными преимуществами кабеля являются нераспространение горения при групповой прокладке по категории А, а также сниженное выделение дыма и коррозионно-активных газов при тлении или горении.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и область применения изделия.
Подробная расшифровка маркировки
Обозначение кабеля несет исчерпывающую информацию о его конструкции и пожарно-технических свойствах:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката с пониженным дымо- и газовыделением;
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
- 5 — количество токопроводящих жил;
- 25 — номинальное сечение каждой токопроводящей жилы, мм²;
- ок — однопроволочная круглая форма токопроводящей жилы (класс гибкости 1).
Конструкция кабеля
- Токопроводящие жилы — пять круглых медных однопроволочных проводников сечением 25 мм².
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с заполнением внутренних промежутков невулканизированной резиновой или полимерной смесью.
- Внутренняя оболочка — ПВХ пластикат пониженной пожарной опасности, наложенный поверх скрутки.
- Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожарной опасности с пониженным дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Номинальная частота, Гц | 50 |
| Количество и сечение жил, шт. х мм² | 5х25 |
| Конструкция и форма жилы | Однопроволочная круглая (ок), 1 класс по ГОСТ 22483 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Температура монтажа без предварительного подогрева, °C | не ниже -15 |
| Длительно допустимая температура нагрева жил, °C | +70 |
| Предельная температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Расчетный наружный диаметр, мм | 27,3 |
| Расчетная масса (вес), кг/км | 1875 |
| Срок службы, лет | не менее 30 |
Область применения
Кабель ВВГнг(А)-LS 5х25 ок предназначен для стационарной прокладки в кабельных сооружениях, производственных помещениях, кабельных эстакадах, блоках, а также в зданиях с повышенными требованиями к пожарной безопасности, включая общественные и административные объекты. Допускается прокладка в сухих и сырых помещениях, в закрытых каналах и на открытом воздухе при условии надежной защиты от прямого воздействия ультрафиолетового излучения и механических повреждений.
