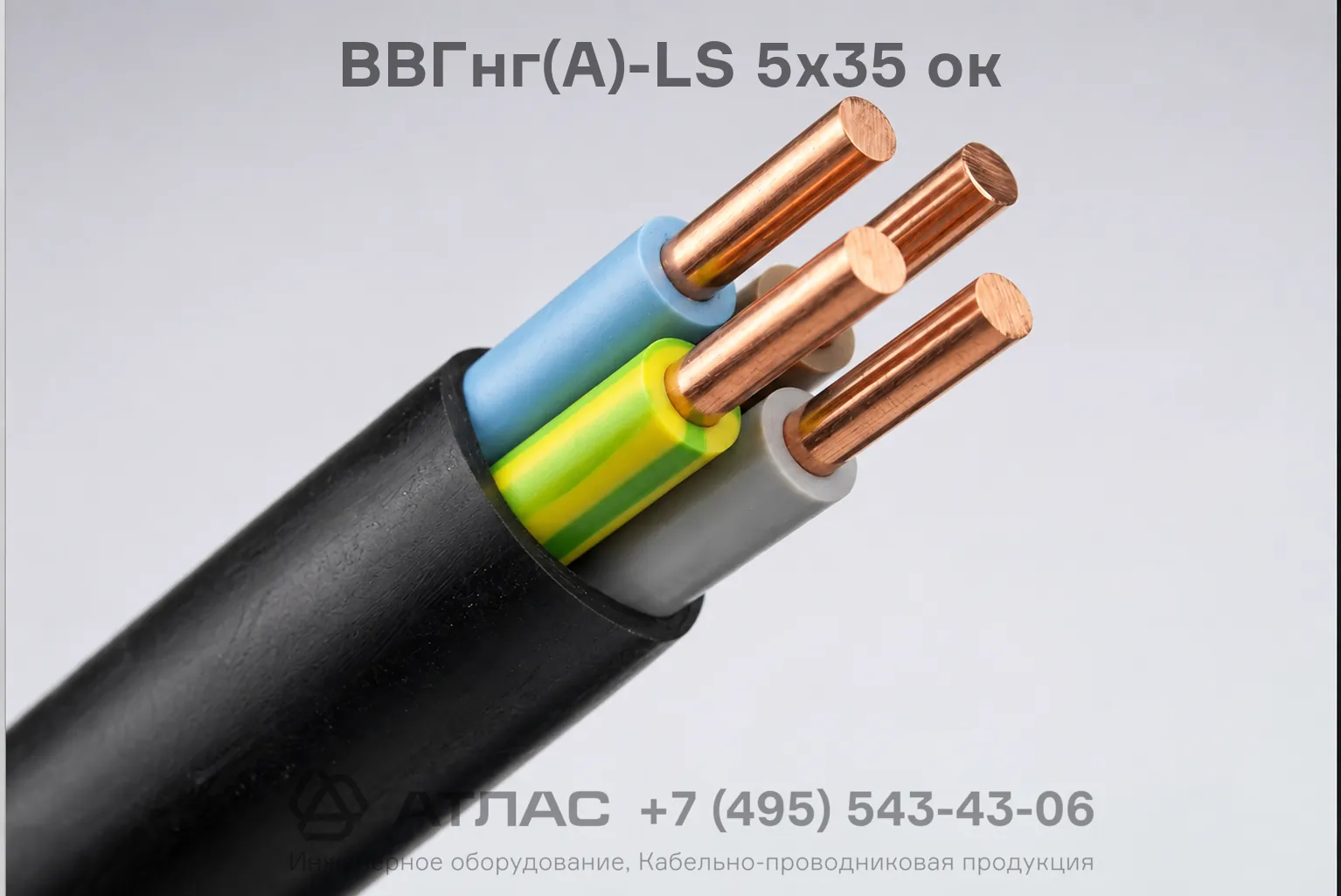

ВВГнг(А)-LS 5х35 ок кабель силовой медный 5-жильный с изоляцией и оболочкой из ПВХ пониженной пожароопасности
2 852.06 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
2180
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель ВВГнг(А)-LS 5х35 ок силовой предназначен для передачи и распределения электроэнергии в сетях 0,66 кВ. Имеет пять медных жил сечением 35 мм2, пониженное дымовыделение и негорючую оболочку.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
2180
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
30,0
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
A
Кабель ВВГнг(А)-LS 5х35 ок силовой — это надежное кабельное изделие с пятью медными однопроволочными круглыми токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель отличается повышенным уровнем пожарной безопасности: он не распространяет горение при групповой прокладке по категории А и обладает пониженным дымо- и газовыделением в условиях тления или пожара.
Ниже приведена подробная техническая информация о расшифровке маркировки, конструктивных элементах и эксплуатационных характеристиках кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LS 5х35 ок содержит исчерпывающие данные о конструкции изделия:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
- Г — «голый», защитный покров (броня) отсутствует
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
- LS — Low Smoke, сниженное выделение дыма и коррозионно-активных газов при горении и тлении
- 5 — количество токопроводящих жил
- 35 — номинальное сечение токопроводящей жилы, мм²
- ок — однопроволочная круглая форма токопроводящей жилы
Конструкция кабеля
- Токопроводящие жилы — медные, однопроволочные, круглой формы (ок), 1 класса гибкости по ГОСТ 22483-2012, номинальным сечением 35 мм².
- Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков между ними.
- Внутренняя оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности, наложенная поверх скрученных жил.
- Наружная оболочка — защитный шланг из ПВХ пластиката пониженной пожарной опасности с пониженным газо- и дымовыделением (LS).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Количество и номинальное сечение жил | 5х35 мм² |
| Класс и форма жил | 1 класс, однопроволочная круглая (ок) |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров кабеля |
| Расчетный наружный диаметр | 30,0 мм |
| Расчетная масса (вес) | не более 2180 кг/км |
| Категория пожарной опасности | ПРГП 1б (категория А) |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.
- Групповая прокладка в кабельных сооружениях, производственных помещениях, закрытых кабельных эстакадах и галереях.
- Монтаж электросетей в жилых, общественных, офисных и коммерческих зданиях с повышенными требованиями к пожарной безопасности.
- Использование в системах электроснабжения промышленных предприятий при отсутствии опасности механических повреждений кабельной линии.
- Прокладка на открытом воздухе при условии обязательной защиты от прямого воздействия солнечных лучей и механических нагрузок.
