ВВГнг(А) 1 х 1,5 силовой медный кабель 0,66 кВ с изоляцией и оболочкой из ПВХ пониженной горючести
Кабель ВВГнг(А) 1 х 1,5 силовой — это надежное кабельное изделие с медной жилой, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется высокой эксплуатационной надежностью, устойчивостью к внешним воздействиям и повышенным уровнем пожарной безопасности: изоляция и оболочка не распространяют горение при групповой прокладке по категории А.
Ниже представлена подробная расшифровка маркировки, описание конструкции, нормативные технические параметры и область применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А) 1 х 1,5 содержит исчерпывающую информацию о материалах и конструктивных параметрах изделия:
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс пожарной опасности, подтверждающий нераспространение горения по категории А;
- 1 — одна токопроводящая жила;
- х — разделительный знак числа жил и их сечения;
- 1,5 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).

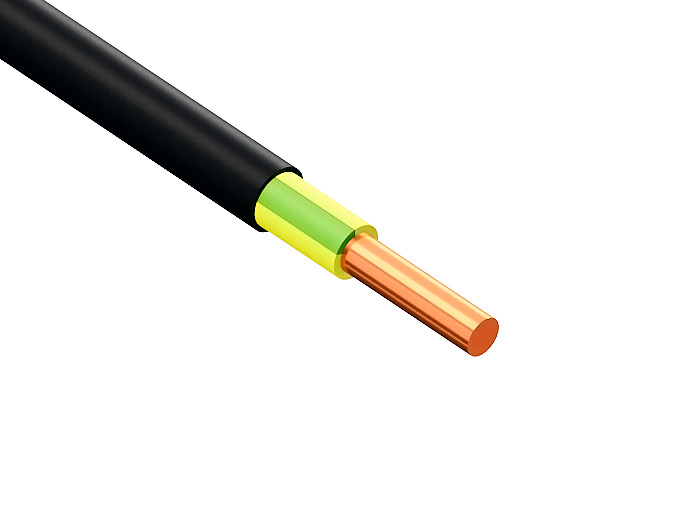

Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная, круглой формы, 1 класса по ГОСТ 22483-2012.
- Изоляция — поливинилхлоридный пластикат с высокими диэлектрическими свойствами.
- Наружная оболочка — поливинилхлоридный пластикат пониженной горючести, обеспечивающий защиту от механических и атмосферных воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ при частоте 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °С до +50 °С |
| Минимальная температура монтажа без предварительного прогрева | -15 °С |
| Относительная влажность воздуха при температуре до +35 °С | до 98% |
| Длительно допустимая температура нагрева жил | +70 °С |
| Предельно допустимая температура при токах короткого замыкания | +160 °С |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр | 5,9 мм |
| Расчетная масса (вес) | 43 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Кабель марки ВВГнг(А) 1 х 1,5 предназначен для стационарной прокладки в электрических сетях переменного тока на промышленных объектах, в жилых и общественных зданиях:
- Одиночная и групповая прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на открытых эстакадах;
- Монтаж силовых линий и цепей распределения электроэнергии в сухих и влажных помещениях;
- Эксплуатация на объектах с высокими требованиями к пожарной безопасности кабельных линий;
- Прокладка в земле (траншеях) не рекомендуется без применения дополнительной механической защиты (труб или коробов).

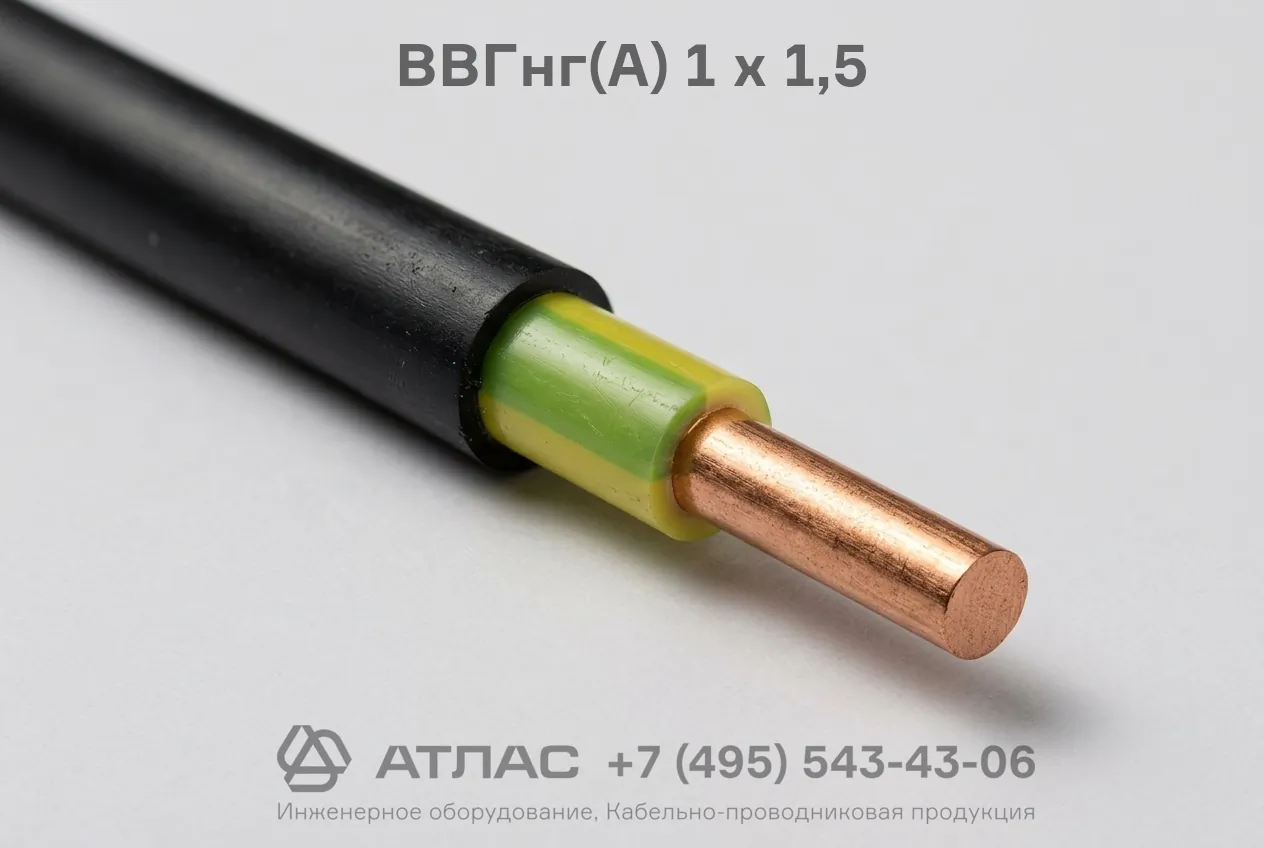

Фотогалерея
