ВВГнг(А) 1 х 16 кабель силовой медный одножильный на напряжение 0.66 кВ, не распространяющий горение
Кабель ВВГнг(А) 1 х 16 силовой — это кабельное изделие с медной токопроводящей жилой в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной горючести. Кабель предназначен для стационарной передачи и распределения электрической энергии на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Ключевыми эксплуатационными характеристиками изделия являются нераспространение горения при групповой прокладке по категории А, высокая надежность медной жилы и устойчивость к внешним климатическим воздействиям в широком температурном диапазоне.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, эксплуатационные параметры и регламентированные области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А) 1 х 16 содержит исчерпывающие данные о материалах конструкции и параметрах проводника:
- (отсутствие буквы А в начале) — токопроводящая жила выполнена из меди;
- В — изоляция токопроводящей жилы изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
- нг — изоляция и оболочка изготовлены из пластиката пониженной горючести, не распространяющего горение при групповой прокладке;
- (А) — предел распространения горения по категории А при прокладке в пучках;
- 1 — количество токопроводящих жил;
- 16 — номинальное сечение жилы составляет 16 мм².

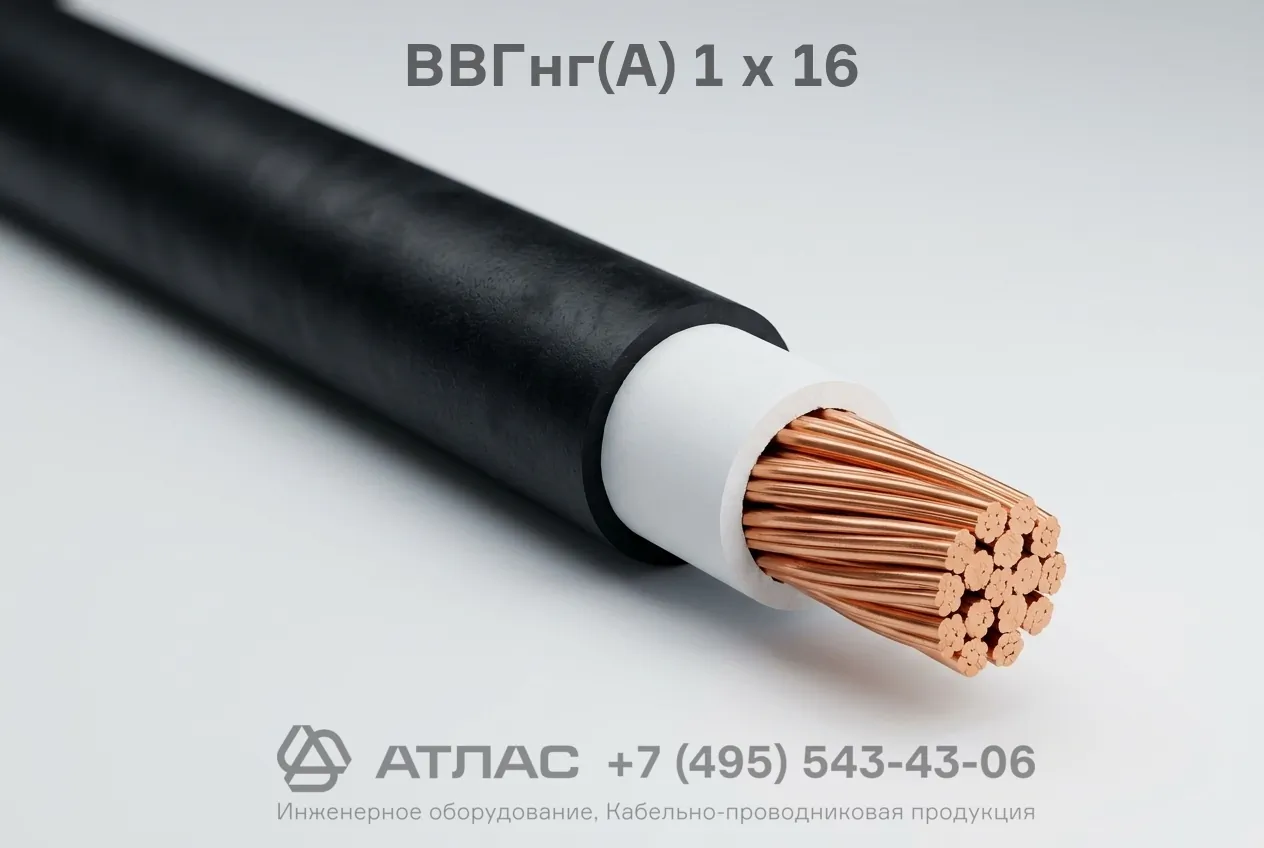

Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой формы, соответствующая 1 или 2 классу гибкости по ГОСТ 22483.
- Изоляция — из поливинилхлоридного пластиката пониженной горючести, обладающего высокими диэлектрическими свойствами.
- Наружная оболочка — из поливинилхлоридного пластиката пониженной горючести, защищающая жилу и изоляцию от механических повреждений и внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Частота переменного тока | 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная допустимая влажность воздуха при +35 °C | до 98% |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура жилы при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр (справочно) | 10,3 мм |
| Расчетная масса (справочно) | 205 кг/км |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
Кабель ВВГнг(А) 1 х 16 предназначен для стационарной прокладки в электрических сетях с повышенными требованиями к пожарной безопасности:
- в кабельных сооружениях, коллекторах, шахтах и туннелях;
- на специальных кабельных эстакадах, галереях, лотках и в коробах;
- внутри производственных, административных, общественных и жилых зданий;
- в сухих, сырых и частично затапливаемых помещениях с нормальной и повышенной влажностью;
- в помещениях с присутствием коррозионно-активных сред при отсутствии механических растягивающих нагрузок;
- в составе групповых осветительных и силовых линий распределительных щитов и подстанций.
Кабель не рекомендуется использовать для прокладки в траншеях и земле без применения дополнительной механической защиты (труб или каналов), так как изделие не имеет защитного бронированного покрова.
