ВВГнг(А) 1 х 240 кабель силовой медный 1 кВ, не распространяющий горение при групповой прокладке

Кабель ВВГнг(А) 1 х 240 силовой — это одножильный силовой кабель с медной жилой, поливинилхлоридной изоляцией и наружной защитной оболочкой из ПВХ пластиката пониженной горючести. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Кабель характеризуется высокой эксплуатационной надежностью, устойчивостью к воздействию влаги и не распространяет горение при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и рекомендованная область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А) 1 х 240 расшифровывается следующим образом:

• В — изоляция токопроводящей жилы из поливинилхлоридного (ПВХ) пластиката.
• В — наружная оболочка из поливинилхлоридного (ПВХ) пластиката.
• Г — отсутствие защитного бронированного покрова («голый»).
• нг — не распространяет горение при групповой прокладке.
• (А) — класс пожарной опасности, подтверждающий соответствие категории А по нераспространению горения.
• 1 — одна токопроводящая жила.
• х — разделительный знак размерности.
• 240 — номинальное сечение жилы 240 мм².

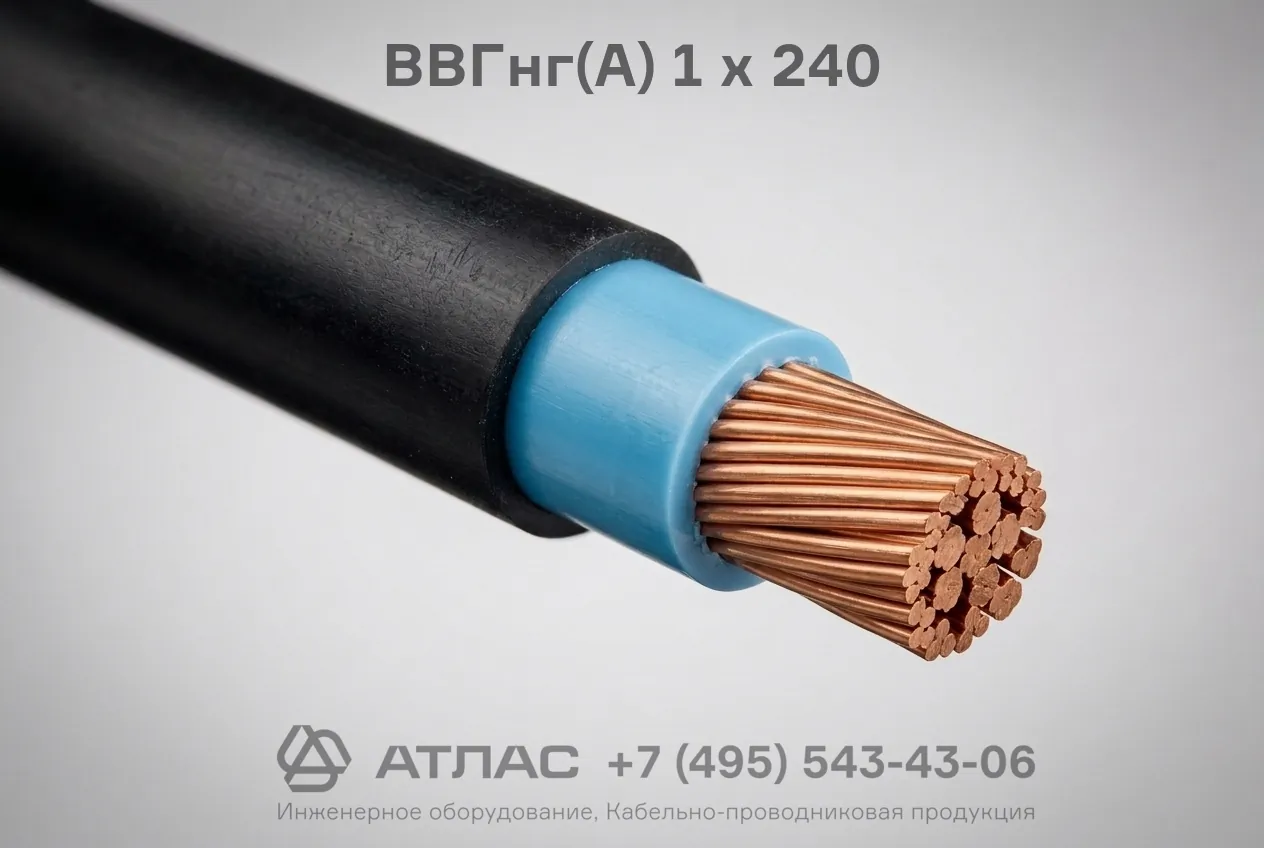

Конструкция кабеля

1. Токопроводящая жила — медная, многопроволочная, круглой формы, соответствующая требованиям 1 или 2 класса по ГОСТ 22483. Сечение составляет 240 мм².
2. Изоляция — слой из поливинилхлоридного пластиката, наложенный на жилу для обеспечения требуемой электрической прочности.
3. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести, предохраняющий кабель от внешних климатических и механических воздействий.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, производственных помещениях и электрощитовых.
• Монтаж сетей на специальных кабельных эстакадах, в галереях, туннелях и на открытом воздухе при отсутствии риска механических повреждений.
• Подключение мощных электроустановок, распределительных щитов и вводно-распределительных устройств промышленных объектов.
• Эксплуатация в сухих и влажных производственных помещениях на высоте до 4300 метров над уровнем моря.
• Объекты с повышенными требованиями к пожарной безопасности. Кабель не предназначен для прокладки в траншеях (в земле) без дополнительной защиты в трубах или коробах из-за отсутствия брони.
